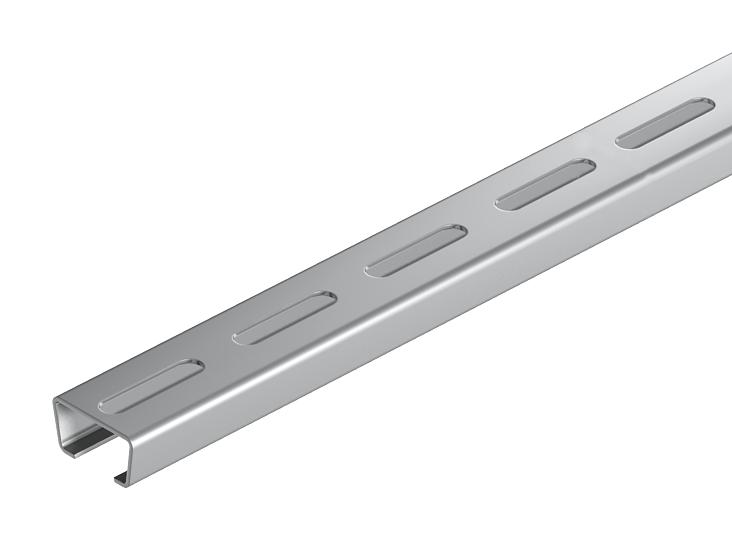

Ankerschiene AML3518, Schlitz 16,5 mm, A2, gelocht
Ankerschiene AML3518, Schlitz 16,5 mm, A2, gelocht
Art.Nr. 1119729 | EAN 4012195047711
Art.Nr. / Typ
Länge
Breite
35 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Materialstärke
1,5 mm
Höhe
18 mm
Oberfläche
blank, nachbehandelt
kl. VKE: 6 m
6m
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 50 mm |
| Bund | 60 m |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,3063 kg CO₂e / 1 Meter |
| Dimension | 6000x35x18 |
| Funktionserhalt | nein |
| Materialstärke | 1,5 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | blank, nachbehandelt |
| Profilform | C-Profil |
| Schlitzweite | 16,5 mm |
| Statischer Wert A | 1,01 cm² |
| Statischer Wert ly | 0,44 cm |
| Statischer Wert lz | 1,84 cm |
| Statischer Wert Wy | 0,42 cm² |
| Statischer Wert Wz | 1,05 cm² |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

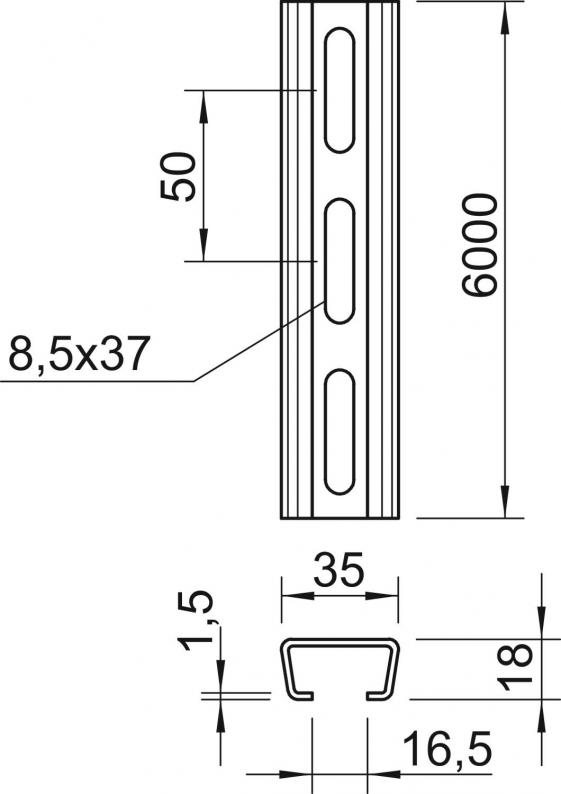

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 6000 mm |
| Maß L | 6000 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Werkstoff
Länge
Materialstärke
Höhe
Oberfläche
Art.Nr.
AML3518P1000A2
35 mm
Edelstahl, rostfrei 1.4301
1000 mm
1,5 mm
18 mm
blank, nachbehandelt
1119700
AML3518P2000A2
35 mm
Edelstahl, rostfrei 1.4301
2000 mm
1,5 mm
18 mm
blank, nachbehandelt
1119702
AML3518P6000A2
35 mm
Edelstahl, rostfrei 1.4301
6000 mm
1,5 mm
18 mm
blank, nachbehandelt
1119729
Länge
AML3518P1000A2
Art.Nr.
1119700
Breite
35 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Länge
1000 mm
Materialstärke
1,5 mm
Höhe
18 mm
Oberfläche
blank, nachbehandelt
AML3518P2000A2
Art.Nr.
1119702
Länge
2000 mm
Werkstoff
Edelstahl, rostfrei 1.4301
Höhe
18 mm
Breite
35 mm
Materialstärke
1,5 mm
Oberfläche
blank, nachbehandelt
AML3518P6000A2
Art.Nr.
1119729
Oberfläche
blank, nachbehandelt
Länge
6000 mm
Materialstärke
1,5 mm
Breite
35 mm
Höhe
18 mm
Werkstoff
Edelstahl, rostfrei 1.4301
