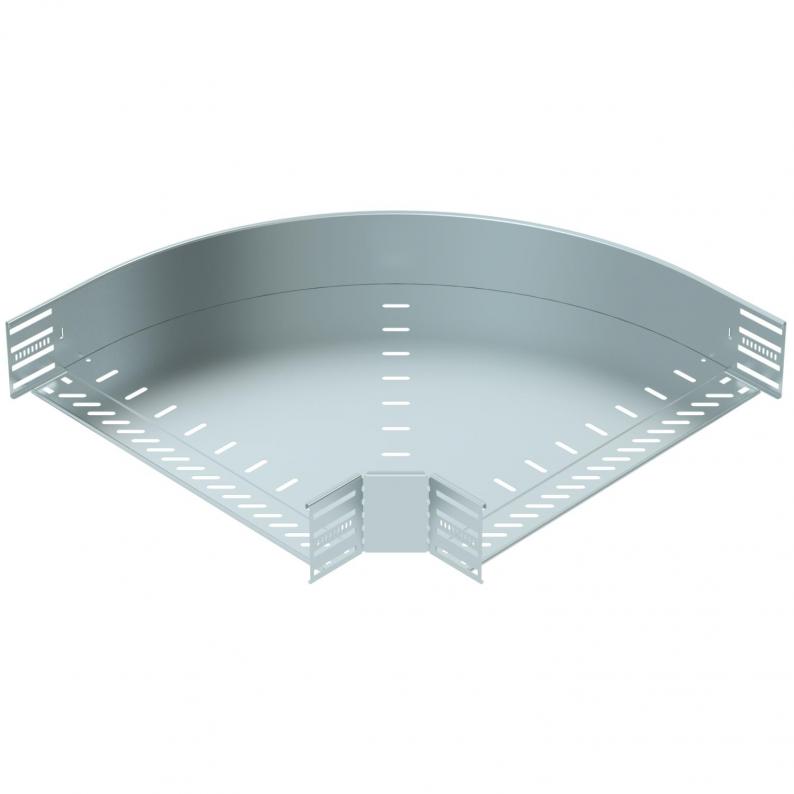

90°-Bogen 110 FS
Art.Nr. 6036810 | EAN 4012197343712
Art.Nr. / Typ
Breite
Werkstoff
Stahl
Oberfläche
bandverzinkt
Farbe
zink
kl. VKE: 1 Stück
1Stück
Beschreibung
90°-Bogen zum Erstellen einer horizontalen Abzweigung, Formteil für rast- und schraubbare Kabelrinnen Seitenhöhe 110 mm. Schraubenlose Montage mit Doppelklemmen oder Schraubverbindung mit Flachrundschrauben FRS und Kombimuttern M6. Einsetzbar im Innenbereich. Befestigungsmaterial muss separat bestellt werden.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Art des Verbinders Kabeltragsystem | geschraubt/geklemmt |
| Ausführung Verbinder | integrierter Verbinder |
| Bauform | Bogen starr |
| Blechstärke | 1 mm |
| Dimension | 110x500 |
| Empfohlene Anzahl Schrauben | 24 St. |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,25 mm |
| Materialstärke Bodenblech | 1 mm |
| Mit Oberteil | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Oberfläche | bandverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

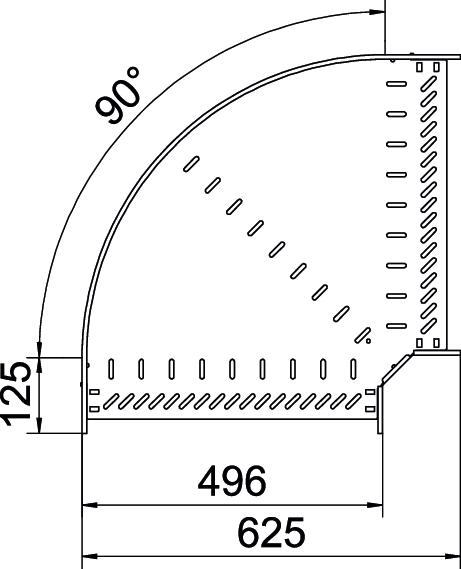

Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 110 mm |
| Maß B | 500 mm |
| Maß R | 50 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Breite
Oberfläche
Farbe
Art.Nr.
RB 90 110 FS
Stahl
100 mm
bandverzinkt
zink
6036800
RB 90 115 FS
Stahl
150 mm
bandverzinkt
zink
6036802
RB 90 120 FS
Stahl
200 mm
bandverzinkt
zink
6036804
RB 90 130 FS
Stahl
300 mm
bandverzinkt
zink
6036806
RB 90 140 FS
Stahl
400 mm
bandverzinkt
zink
6036808
RB 90 150 FS
Stahl
500 mm
bandverzinkt
zink
6036810
RB 90 160 FS
Stahl
600 mm
bandverzinkt
zink
6036812
