45°-Bogen 85 FT
Typ RB 45 830 FT
|Art.Nr. 7067313
|EAN 4012196991228
Art.Nr. / Typ
7067313 / RB 45 830 FT
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

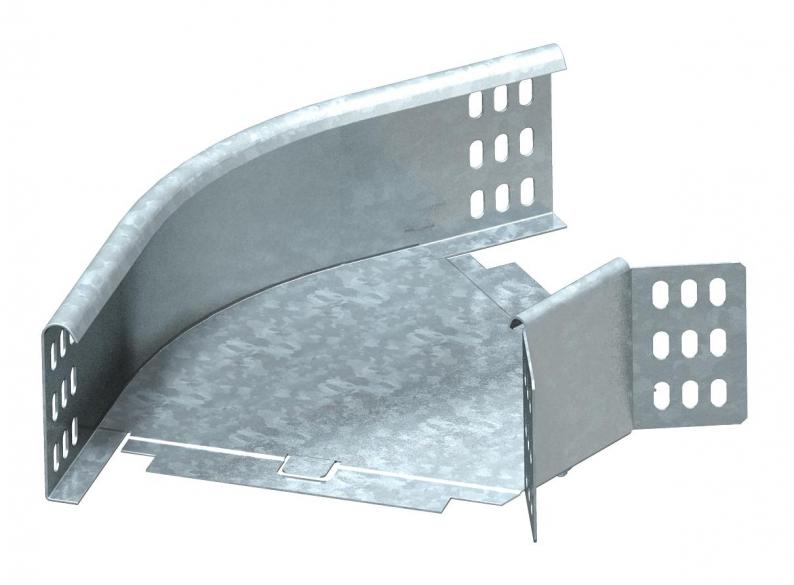

Bogen 45°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 85 mm.
Das Formteil wird in unmontiertem Zustand geliefert. Der Winkelverbinder WKV 85 ist für 90° Bögen vorgesehen und wird vor Ort auf 45° angepasst.
Inklusive anteiligem Befestigungsmaterial.
Technische Daten
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 85 mm |
| Maß B | 300 mm |
| Maß R | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 1 mm |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Dimension | 85x300 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Art des Verbinders Kabeltragsystem | geschraubt |
