45°-Bogen 60 FT
Typ RB 45 650 FT
|Art.Nr. 7066503
|EAN 4012196224890
Art.Nr. / Typ
Breite
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

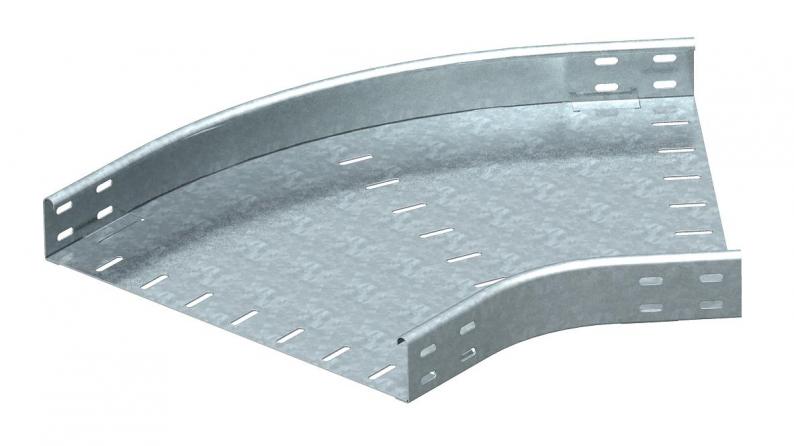

Bogen 45°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Formteil in runder Ausführung. Der Innenradius des Formteils beträgt 150 mm.
Befestigungsmaterialien sind separat zu bestellen.
Technische Daten
Abmessungen
| Breite | 500 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 500 mm |
| Maß R | 150 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Dimension | 60x500 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Art des Verbinders Kabeltragsystem | geschraubt |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Art.Nr.
RB 45 640 FT
400
tauchfeuerverzinkt
Stahl
7066406
RB 45 650 FT
500
tauchfeuerverzinkt
Stahl
7066503
Breite
RB 45 640 FT
Art.Nr.
7066406
Breite
400
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
RB 45 650 FT
Art.Nr.
7066503
Breite
500
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
