C-Gitterrinne CGR 50 A2
Typ CGR 50 200 A2
|Art.Nr. 6016251
|EAN 4012196012794
Art.Nr. / Typ
Länge
Breite
Höhe
Nutzquerschnitt
Draht-Durchmesser
Funktionserhalt
nein
kl. VKE: 3 m
3m
m
Beschreibung
Gitterrinne in C-Form aus punktgeschweißten Stahldrähten in der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung 15 dB.
Magnetische Schirmdämpfung 15 dB.
Technische Daten
Abmessungen

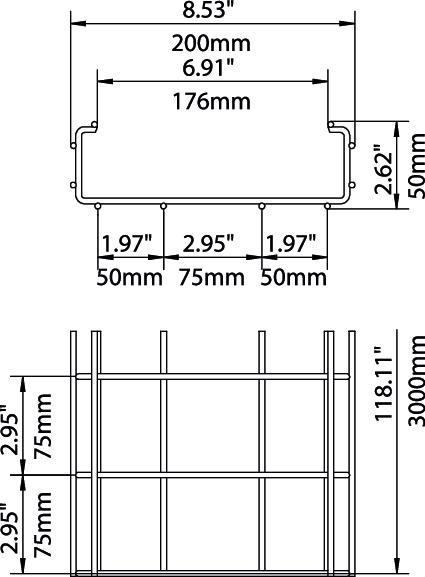

| Länge | 3000 mm |
|---|---|
| Breite | 200 mm |
| Höhe | 50 mm |

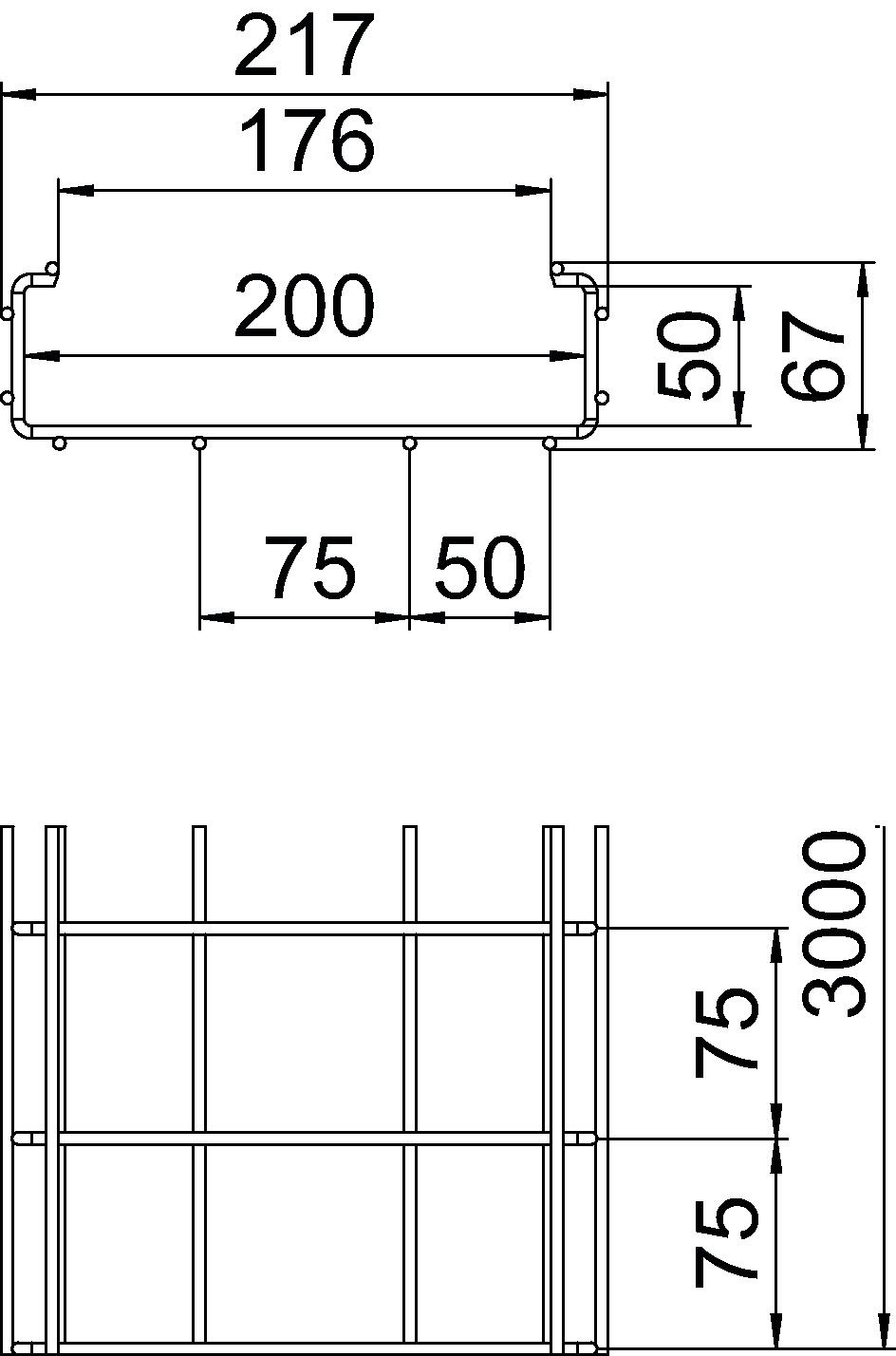

| Maß A | 176 mm |
| Maß B | 217 mm |
| Maß H | 67 mm |
| Maß l1 | 75 mm |
| Maß l2 | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 74 cm² |
| Rostfreier Stahl, gebeizt | ja |
| Nutzquerschnitt | 7400 mm² |
| Integrierte Trennwand | ohne |
| Profilform | C-Form |
| Draht-Durchmesser | 4,5 mm |
| Dimension | 50x200x3000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,8319 kg CO2e / 1 Meter |
Belastungen
| Stützabstand 2,0m | 0,4 kN/m |
|---|---|
| Stützabstand 1,0m | 1,1 kN/m |
| Stützabstand 1,5m | 0,7 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
