Gitterrinne GR-Magic® 105 FT 3000 | 200 | 105 | 4,8 | 175 | nein
morepic-1 morepic-2 video-1 video-2

Gitterrinne GR-Magic® 105 FT

Art.Nr. 6002435 | EAN 4012196021475

3000 mm
105 mm
nein
Finden Sie ihren Fachhändler
Brauchen Sie Hilfe?
Produktbeschreibung

Produktbeschreibung

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 105 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystem Klickbefestigung
Ausführung Verbinder integrierter Verbinder
Belastungstesttyp nach IEC 61537 Typ II
Dimension 105x200x3000
Draht-Durchmesser 4,8 mm
Funktionserhalt nein
Integrierte Trennwand ohne
Nutzquerschnitt 17500 mm²
Nutzquerschnitt 175 cm²
Oberfläche tauchfeuerverzinkt
Profilform U-Form
Rostfreier Stahl, gebeizt nein
Schraublose Verbinder ja
Weitspann-Ausführung nein
Werkstoff Stahl

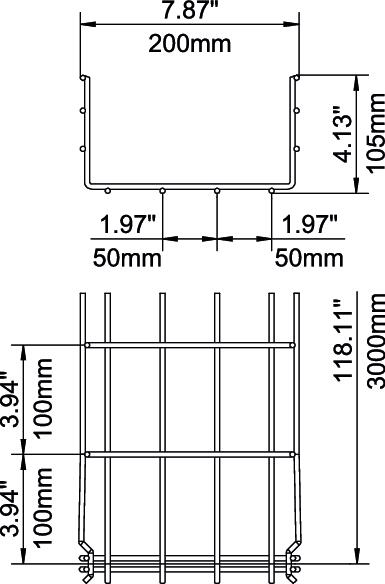

Abmessungen

Breite 200 mm
Breite 7,87 in
Höhe 4,13 in
Höhe 105 mm
Länge 3000 mm
Maß B 200 mm
Maß H 108 mm

Belastungen

Stützabstand 1,0m 1 kN/m
Stützabstand 1,5m 0,7 kN/m
Stützabstand 2,0m 0,4 kN/m
Stützabstand 2,5m 0,25 kN/m
Stützabstand 3,0m 0,25 kN/m

Technische Daten

Belastungsdiagramm Gitterrinne Typ GRM 105

Belastungsdiagramm Gitterrinne Typ GRM 105
  • Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
  • Stützweite in m Stützweite in m
  • Holmdurchbiegung in mm bei zulässig kN/m Holmdurchbiegung in mm bei zulässig kN/m
  • Belastungsschema beim Prüfverfahren Belastungsschema beim Prüfverfahren
  • Belastungskurve mit Kabelrinne/-leiterbreite in mm Belastungskurve mit Kabelrinne/-leiterbreite in mm
  • Holmdurchbiegungskurve je nach Stützweite Holmdurchbiegungskurve je nach Stützweite
Alle Typen

Alle Typen

Typ Länge Breite Höhe Draht-Durchmesser Nutzquerschnitt Funktionserhalt Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² nein 6002431
3 m 33,95 € Preis / 1 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² nein 6002433
3 m 41,60 € Preis / 1 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² nein 6002435
3 m 44,60 € Preis / 1 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² nein 6002437
3 m 54,65 € Preis / 1 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² nein 6002439
3 m 61,80 € Preis / 1 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² nein 6002443
3 m 67,65 € Preis / 1 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² nein 6002445
3 m 81,10 € Preis / 1 m
Zubehör

Systemzubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Deckel für Gitterrinne, rastbar FT Deckel für Gitterrinne, rastbar FT DGRR 200 FT 6001826
3 m 68,50 € Preis / 1 m
Eckverbinder FT Eckverbinder FT GEV 36 FT 6016723
20 Stück 2,30 € Preis / 1 Stück

Montagezubehör

Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Klemmstück für Trennstegbefestigung Klemmstück für Trennstegbefestigung KS GR A2 6062282
30 Stück 61,60 € Preis / 100 Stück
Trennsteg 85 DD Trennsteg 85 DD TSG 85 DD 6062331
3 m 28,85 € Preis / 1 m
Kabelabgangsblech FT Kabelabgangsblech FT KAB GR FT 6220142
10 Stück 8,95 € Preis / 1 Stück
