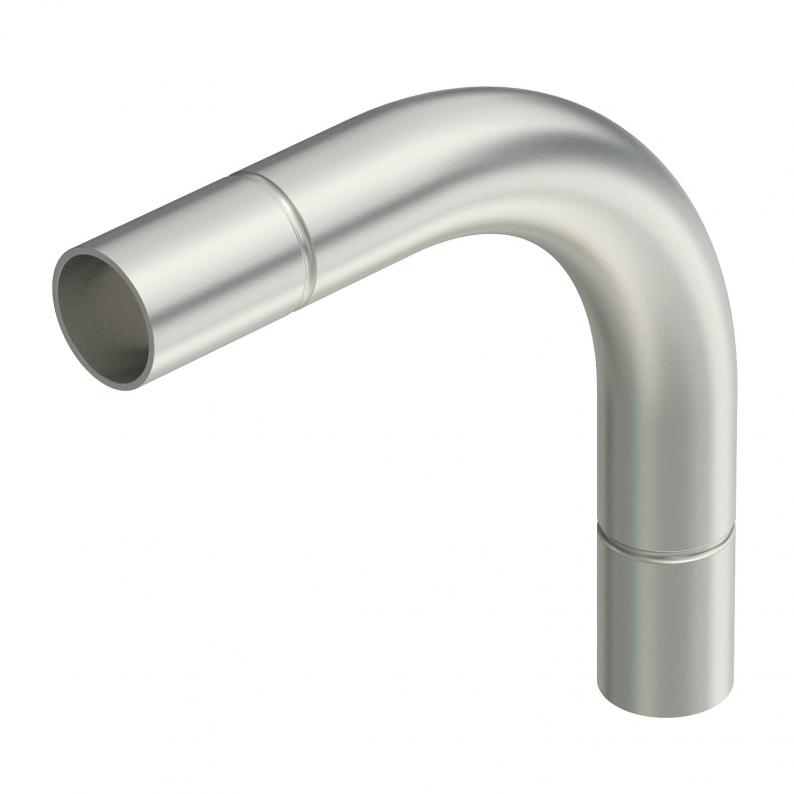

Edelstahl-Rohrbogen V4A
Typ SB20W A4
|Art.Nr. 2046761
|EAN 4012195924104
Art.Nr. / Typ
für Rohrdurchmesser nominal
kl. VKE: 10 Stück
10Stück
Stück
Beschreibung
90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
Technische Daten

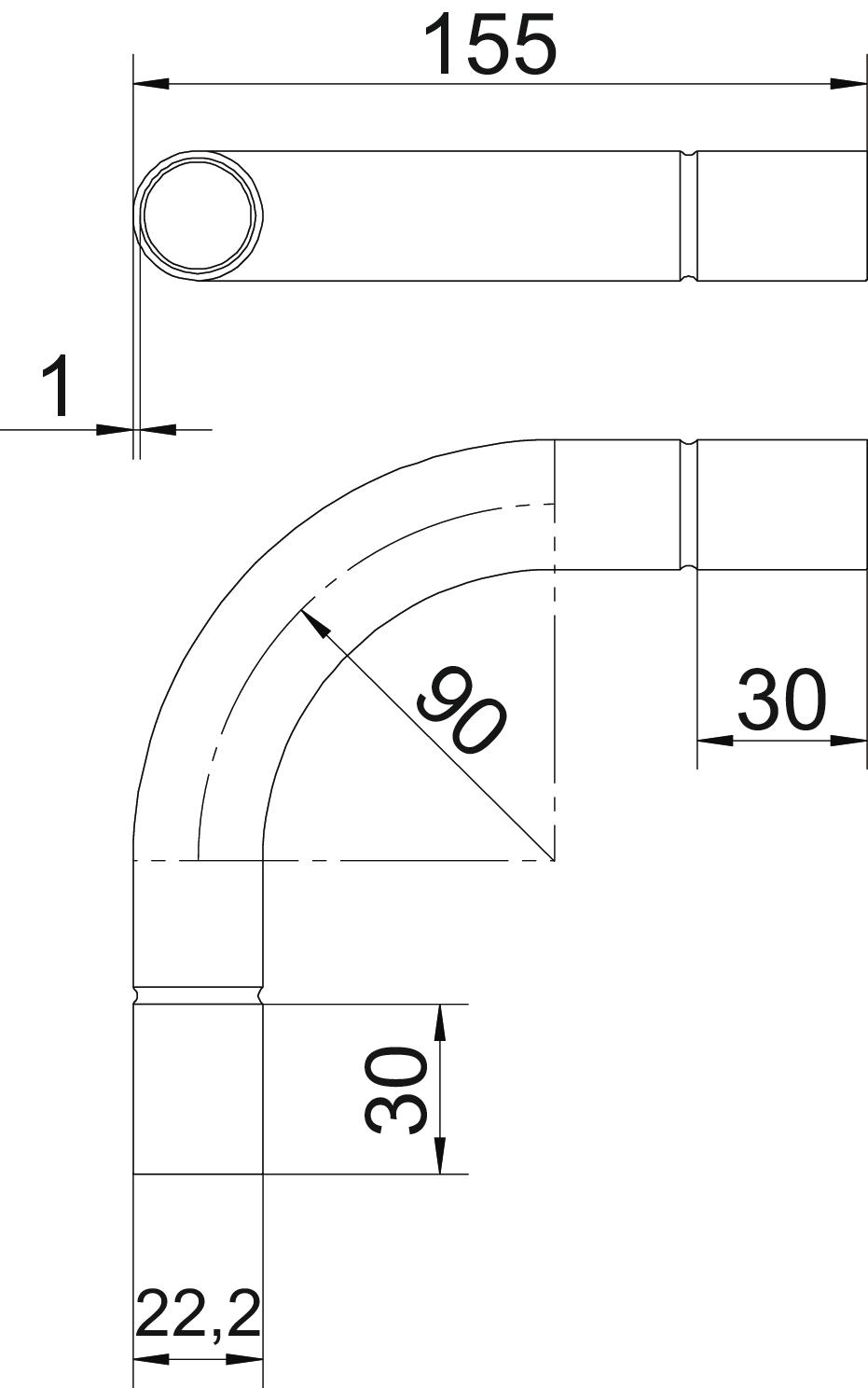

Abmessungen
| Maß A | 30 mm |
|---|---|
| Maß d | 20,2 mm |
| Maß B | 155 mm |
| Maß t | 1 mm |
| Maß M | M20 |
| Maß l | 30 mm |
| Maß R | 90 mm |
| Maß D | 22,2 mm |
Technische Daten
| Halogenfrei | nein |
|---|---|
| Winkel des Bogens | 90 ° |
| Oberfläche poliert | nein |
| Mit Muffe | ja |
| Flexibel | nein |
| Oberfläche gebürstet | ja |
| Mit Inspektionsöffnung und Deckel | nein |
| Zweiteilig | nein |
| für Rohrdurchmesser nominal | 20 mm |
| Ausführung | Steck |
| Temperatureinsatzbereich min. | -45 °C |
| Temperatureinsatzbereich max. | 400 °C |
| Dimension | Ø20mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,719 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
für Rohrdurchmesser nominal
Art.Nr.
SB16W A4
16
2046760
SB20W A4
20
2046761
SB25W A4
25
2046762
SB32W A4
32
2046763
SB40W A4
40
2046764
SB50W A4
50
2046765
SB63W A4
63
2046766
für Rohrdurchmesser nominal
SB16W A4
Art.Nr.
2046760
für Rohrdurchmesser nominal
16
SB20W A4
Art.Nr.
2046761
für Rohrdurchmesser nominal
20
SB25W A4
Art.Nr.
2046762
für Rohrdurchmesser nominal
25
SB32W A4
Art.Nr.
2046763
für Rohrdurchmesser nominal
32
SB40W A4
Art.Nr.
2046764
für Rohrdurchmesser nominal
40
SB50W A4
Art.Nr.
2046765
für Rohrdurchmesser nominal
50
SB63W A4
Art.Nr.
2046766
für Rohrdurchmesser nominal
63
