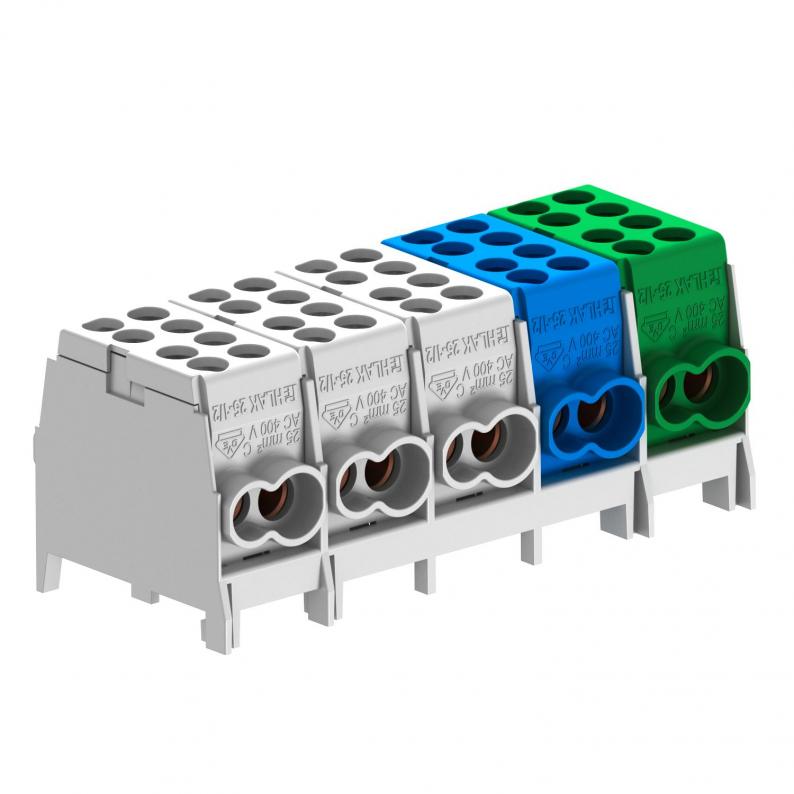

Hauptleitungsabzweigklemme, 5-polig
Typ HLAK 5-10x16
|Art.Nr. 2009036
|EAN 4012196614332
Art.Nr. / Typ
2009036 / HLAK 5-10x16
Anschlussart
schrauben
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
5-polige Hauptleitungsabzweigklemme mit 2 x 16 mm² + 2 x 25 mm² Leiteranschlussquerschnitten pro Pol. Mit 2 Schrauben pro Klemmstelle für einen sicheren Kontaktdruck. Hochfeste Schnellbefestigung aus verzinktem Stahlblech zur einfachen Montage auf Tragschienen.
Klemmabdeckungen sind in den üblichen Leiterfarben lieferbar.
Klemmabdeckungen sind in den üblichen Leiterfarben lieferbar.
Technische Daten
Abmessungen
| Länge | 100 mm |
|---|---|
| Breite | 47 mm |
| Höhe | 35 mm |
Technische Daten
| Schlagfest | ja |
|---|---|
| Umgebungstemperatur | 40 °C |
| Halogenfrei | ja |
| Polzahl | 5 |
| Nennstrom | 130 A |
| Nennspannung | 960 V |
| Isolierstoff | Thermoplast |
| Geeignet für Massivleiter | ja |
| Geeignet für flexible Leiter | nein |
| Geeignet für mehrdrahtige Leiter | ja |
| Max. Kabelquerschnitt | 25 mm² |
| Transparent | nein |
| Mit Betätigungshebeln | nein |
| Anzahl der Klemmstellen je Pol | 4 |
| Max. Leiterquerschnitt | 25 mm² |
| VDE geprüft | ja |
| Anschlussposition | oben/unten |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse min. | 1,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse max. | 16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig min. | 1,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig max. | 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig min. | 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig max. | 25 mm² |
| Geeignet für Rundleiteranschluss | ja |
| Geeignet für Sektorleiteranschluss | ja |
| Geeignet für Bandleiteranschluss | nein |
| Max. Bemessungsbetriebsstrom Ie | 130 A |
| Nennquerschnitt min. | 25 mm² |
| Anschlussart | schrauben |
| ROHS Konform | ja |
| Anzahl der Klemmstellen | 20 |
| Anschlussquerschnitt mehrdrähtig min. | 16 mm² |
| Anschlussquerschnitt mehrdrähtig max. | 25 mm² |
| Temperatureinsatzbereich min. | -25 °C |
| Temperatureinsatzbereich max. | 70 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 960°C |
| Dimension | 16/25mm² |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0717 kg CO2e / 1 Stück |
