Gitterrinne GR-Magic® 55 A4
Art.Nr. 6001088 | EAN 4012195166016
- Produktbeschreibung
-
Produktbeschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
-
- Technische Daten
-
Technische Daten
Art des Verbinders Kabeltragsystem Klickbefestigung Ausführung Verbinder integrierter Verbinder Belastungstesttyp nach IEC 61537 Typ II Brandschutz Funktionserhalt kabelspezifische Tragkonstruktion Dimension 55x100x3000 Draht-Durchmesser 3,9 mm Funktionserhalt ja Integrierte Trennwand ohne Nutzquerschnitt 4000 mm² Nutzquerschnitt 40 cm² Oberfläche blank, nachbehandelt Profilform U-Form Rostfreier Stahl, gebeizt ja Schraublose Verbinder ja Weitspann-Ausführung nein Werkstoff Edelstahl, rostfrei 1.4401 Abmessungen

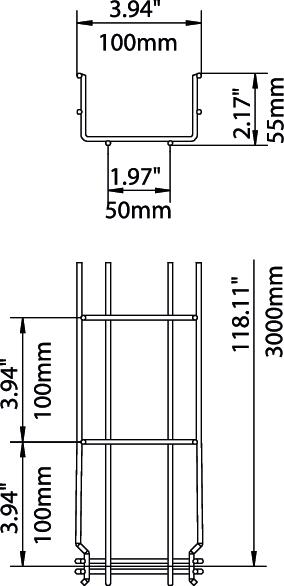

Breite 100 mm Breite 3,94 in Höhe 2,17 in Höhe 55 mm Länge 3000 mm Maß B 100 mm Maß H 58 mm Belastungen
Stützabstand 1,0m 0,35 kN/m Stützabstand 1,5m 0,2 kN/m Stützabstand 2,0m 0,1 kN/m Stützabstand 2,5m 0,1 kN/m Technische Daten
Belastungsdiagramm Gitterrinne Typ GRM 55 VA
-
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
-
Stützweite in m
-
Holmdurchbiegung in mm bei zulässig kN/m
-
Belastungsschema beim Prüfverfahren
-
Belastungskurve mit Kabelrinne/-leiterbreite in mm
-
Holmdurchbiegungskurve je nach Stützweite
-
- Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Eckverbinder A4
GEV 36 A4 6016764 10 Stück 6,55 € Preis / 1 Stück
Deckel, ungelocht A4
DRLU 100 A4 6052991 3 m 93,30 € Preis / 1 m Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg 45 A4
TSG 45 A4 6062028 3 m 53,75 € Preis / 1 m - Downloads
-
