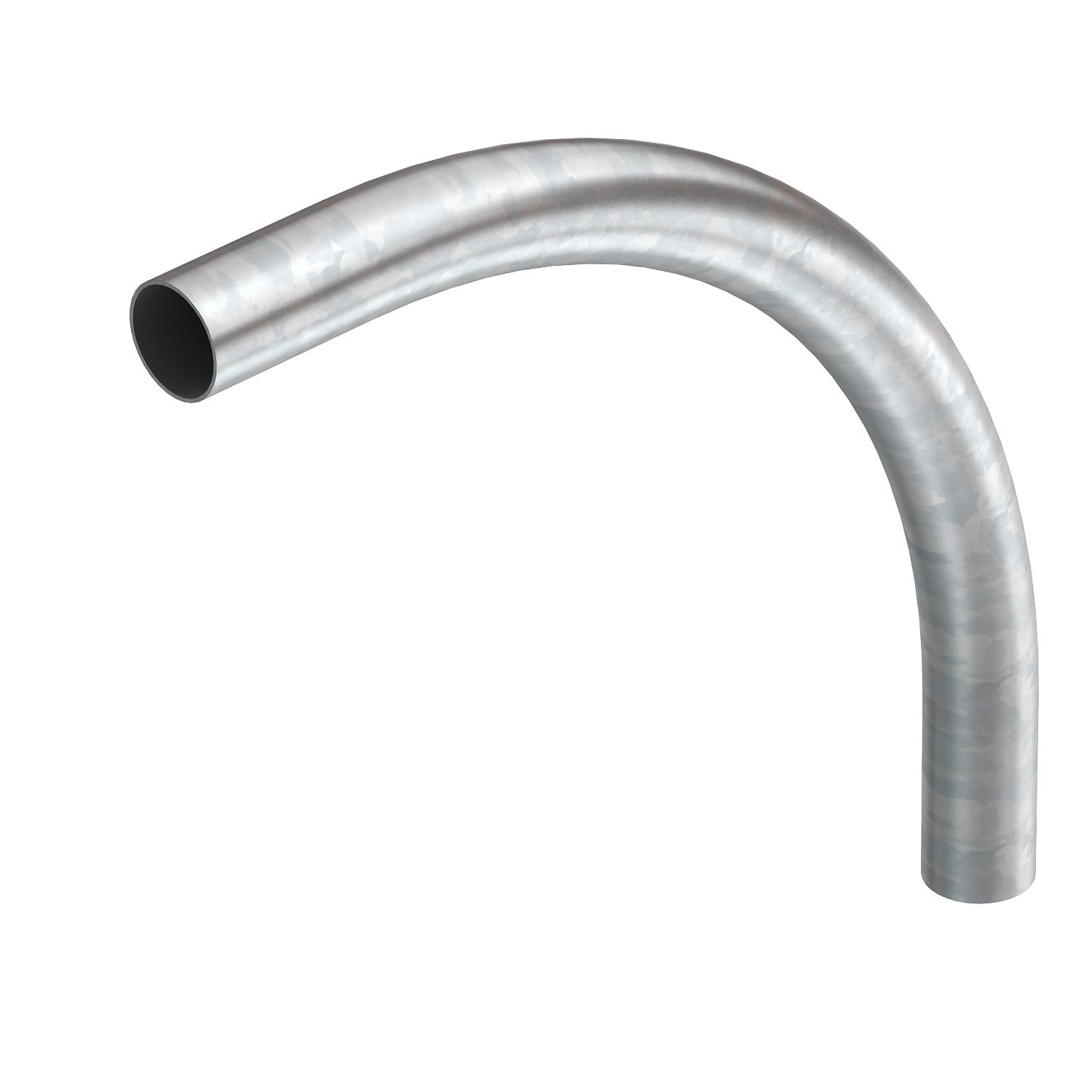

Galvanisch verzinkter Stahlbogen, ohne Gewinde
Typ SBN20 G
|Art.Nr. 2046809
|EAN 4012196387823
Art.Nr. / Typ
für Rohrdurchmesser nominal
kl. VKE: 25 Stück
25Stück
Stück
Beschreibung
90°-Bogen mit angeformten Muffen, für Elektroinstallationsrohre nach EN 61386-1. Mit gratfreier Innenwand.
Technische Daten
Abmessungen
| Maß A | 53,7 mm |
|---|---|
| Maß d | 20,6 mm |
| Maß B | 155 mm |
| Maß t | 1 mm |
| Maß M | M20 |
| Maß l | 30 mm |
| Maß R | 90 mm |
| Maß D | 22,6 mm |
Technische Daten
| Halogenfrei | nein |
|---|---|
| Winkel des Bogens | 90 ° |
| Oberfläche poliert | nein |
| Mit Muffe | ja |
| Flexibel | nein |
| Oberfläche gebürstet | nein |
| Mit Inspektionsöffnung und Deckel | nein |
| Zweiteilig | nein |
| für Rohrdurchmesser nominal | 20 mm |
| Ausführung | Steck |
| Dimension | Ø20mm |
| Oberfläche | galvanisch verzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3913 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (3)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
für Rohrdurchmesser nominal
Art.Nr.
SBN16 G
16
2046808
SBN20 G
20
2046809
SBN25 G
25
2046810
SBN32 G
32
2046811
SBN40 G
40
2046812
SBN50 G
50
2046813
SBN63 G
63
2046814
