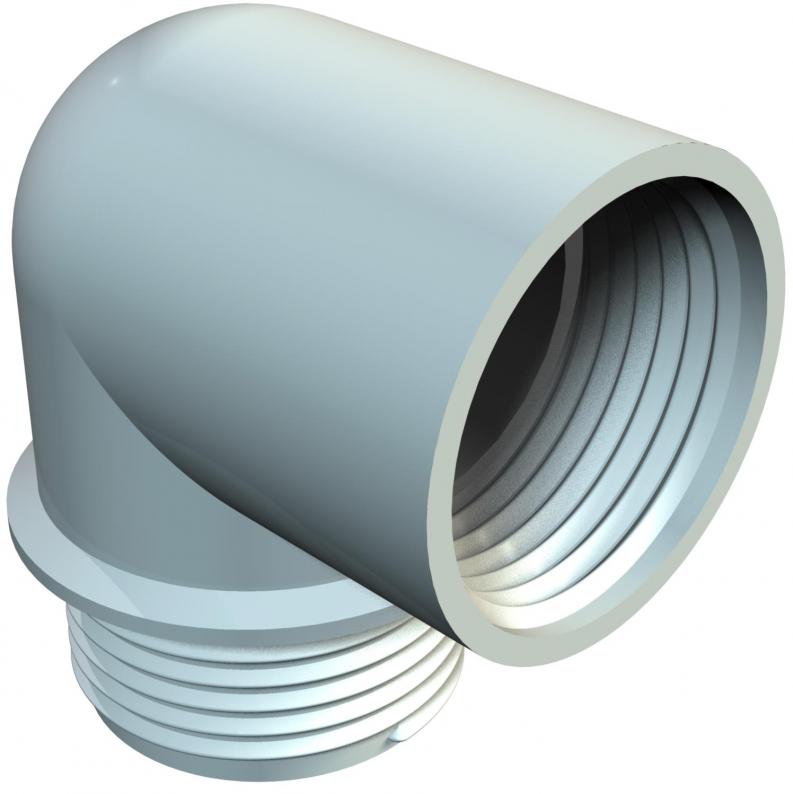

Winkelstutzen 90°, PG-Gewinde
Typ 107 W PG13.5 PA
|Art.Nr. 2029936
|EAN 4012195445517
Art.Nr. / Typ
Gewindemaß PG Innen
Gewindemaß PG Außen
kl. VKE: 10 Stück
10Stück
Stück
Beschreibung
Winkelstutzen mit PG-Innen- und -Außengewinde nach DIN 40430.
Der Winkelstutzen kann mit 2 Druckringen 107/D aus Stahl, einem Dichtring 107/A oder 107/B und einer Druckschraube 107/E zu einer Winkelverschraubung komplettiert werden.
Der Winkelstutzen kann mit 2 Druckringen 107/D aus Stahl, einem Dichtring 107/A oder 107/B und einer Druckschraube 107/E zu einer Winkelverschraubung komplettiert werden.
Technische Daten

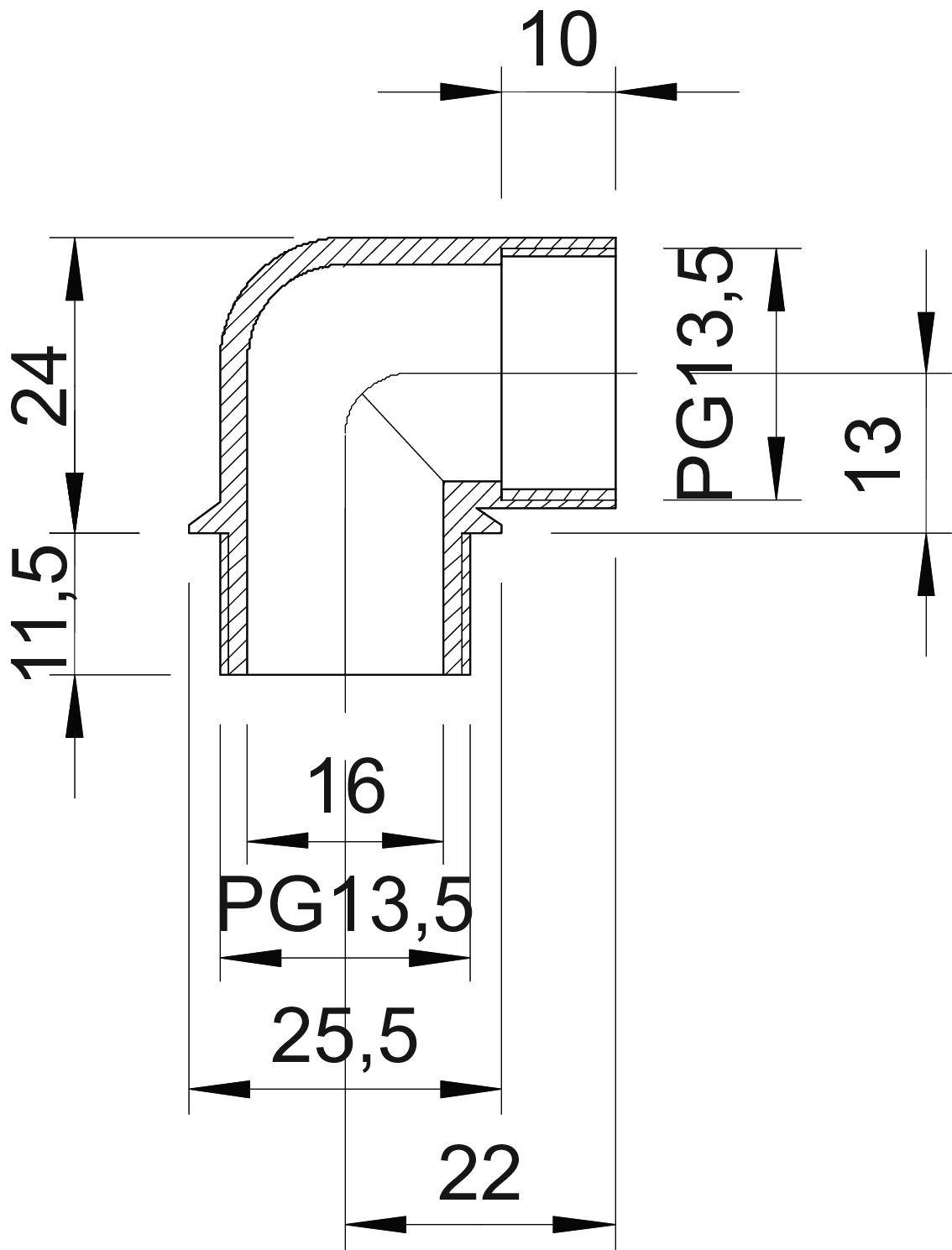

Abmessungen
| Maß D1 | 25,5 mm |
|---|---|
| Maß D2 | 16 mm |
| Maß A | 22 mm |
| Maß B | 13 mm |
| Maß L1 | 11,5 mm |
| Maß L2 | 10 mm |
| Maß L3 | 24 mm |
Technische Daten
| Gewinde | Pg 13,5 |
|---|---|
| Gewindemaß PG Innen | 13,5 |
| Gewindemaß PG Außen | 13,5 |
| Bauform | mit Gewinde |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 65 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | PG13,5 |
| Werkstoff | Polyamid |
| Farbe | lichtgrau |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0368 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Gewindemaß PG Innen
Gewindemaß PG Außen
Art.Nr.
107 W PG 9 PA
9
9
2029901
107 W PG11 PA
11
11
2029928
107 W PG13.5 PA
13,5
13,5
2029936
107 W PG16 PA
16
16
2029944
107 W PG21 PA
21
21
2029952
Gewindemaß PG Innen
Gewindemaß PG Außen
107 W PG 9 PA
Art.Nr.
2029901
Gewindemaß PG Innen
9
Gewindemaß PG Außen
9
107 W PG11 PA
Art.Nr.
2029928
Gewindemaß PG Innen
11
Gewindemaß PG Außen
11
107 W PG13.5 PA
Art.Nr.
2029936
Gewindemaß PG Innen
13,5
Gewindemaß PG Außen
13,5
107 W PG16 PA
Art.Nr.
2029944
Gewindemaß PG Innen
16
Gewindemaß PG Außen
16
107 W PG21 PA
Art.Nr.
2029952
Gewindemaß PG Innen
21
Gewindemaß PG Außen
21
