Weitspannkabelrinne WKSG 160 A2
Typ WKSG 165 A2
|Art.Nr. 6098577
|EAN 4012195683612
Art.Nr. / Typ
Länge
Breite
Blechstärke
Funktionserhalt
nein
kl. VKE: 6 m
6m
m
Beschreibung
Weitspannkabelrinnen-System, gelocht, mit der Seitenhöhe 160 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Längsverbinder Typ WRVL 160 sind anteilig separat zu bestellen.
Technische Daten

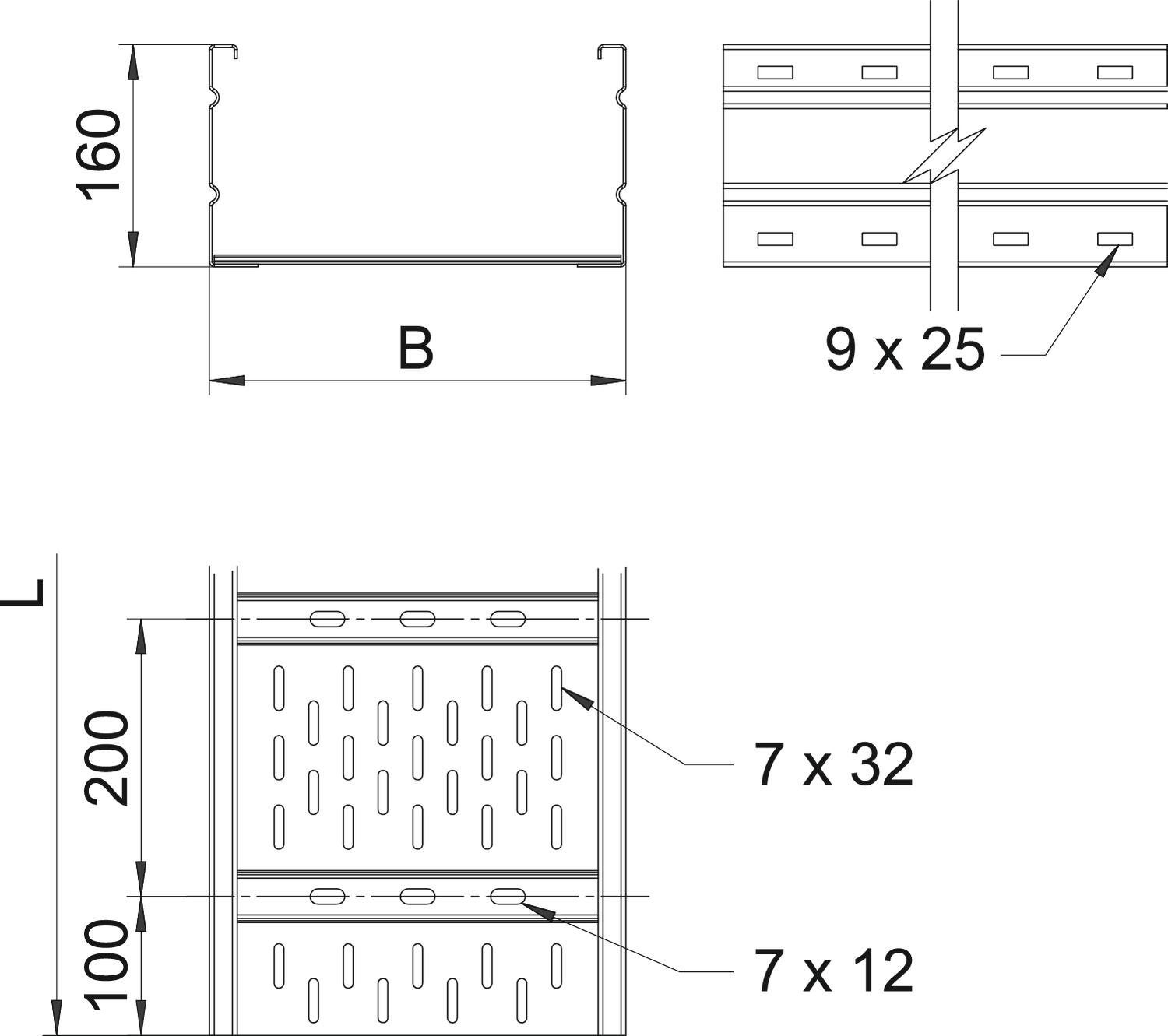

Abmessungen
| Länge | 6000 mm |
|---|---|
| Breite | 500 mm |
| Höhe | 160 mm |
| Maß L | 6000 mm |
| Maß B | 500 mm |
Technische Daten
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 60,0901 kg CO2e / 1 Meter |
|---|---|
| Funktionserhalt | nein |
| Seitenlochung | ja |
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | ja |
| Nutzquerschnitt | 761 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Blechstärke | 2 mm |
| Montagelochung im Boden | ja |
| Nutzquerschnitt | 76100 mm² |
| Abmessung | 160 X 500 |
| Dimension | 160x500x6000 |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Farbe | edelstahl |
| Magnetische Schirmdämpfung mit Deckel | 50 dB |
| Magnetische Schirmdämpfung ohne Deckel | 20 dB |
| Nutzlänge | 6000 mm |
| Art des Verbinders Kabeltragsystem | geschraubt |
EPD (Environmental Product Declaration)
| EPD Verified | Ja |
|---|---|
| Einheitenbasis EPD | 1 lfm. + Montagesystem |
| EPD GWP (außerhalb der Systemgrenzen) | 18.83 kg CO₂e |
| EPD GWP (Entsorgungsphase) | 1.97 kg CO₂e |
| EPD GWP (Herstellungsphase) | 81.32 kg CO₂e |
Belastungen
| Stützabstand 3,0m | 3 kN/m |
|---|---|
| Stützabstand 3,5m | 2,73 kN/m |
| Stützabstand 4,0m | 2,5 kN/m |
| Stützabstand 4,5m | 2,24 kN/m |
| Stützabstand 5,0m | 2 kN/m |
| Stützabstand 6,0m | 1,6 kN/m |
| Stützabstand 7,0m | 1,3 kN/m |
| Stützabstand 8,0m | 1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
