Unterlegscheibe A4
Unterlegscheibe A4
Art.Nr. 3402314 | EAN 4012195909477
Art.Nr. / Typ
Gewinde
Maß d
Maß h
Maß D min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Unterlegscheibe nach DIN 125 Form A für den universellen Einsatz.
Technische Daten
Technische Daten
| Außendurchmesser | 16 mm |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,009 kg CO₂e / 1 Stück |
| Dimension | M8 |
| Durchmesser | 16 mm |
| Facettenförmig | nein |
| Gewinde | M8 |
| Innendurchmesser | 8,4 mm |
| Lochdurchmesser | 8,4 mm |
| Lochform | rund |
| Materialstärke | 1,6 mm |
| Oberfläche | blank, nachbehandelt |
| Werkstoff | Edelstahl, rostfrei |

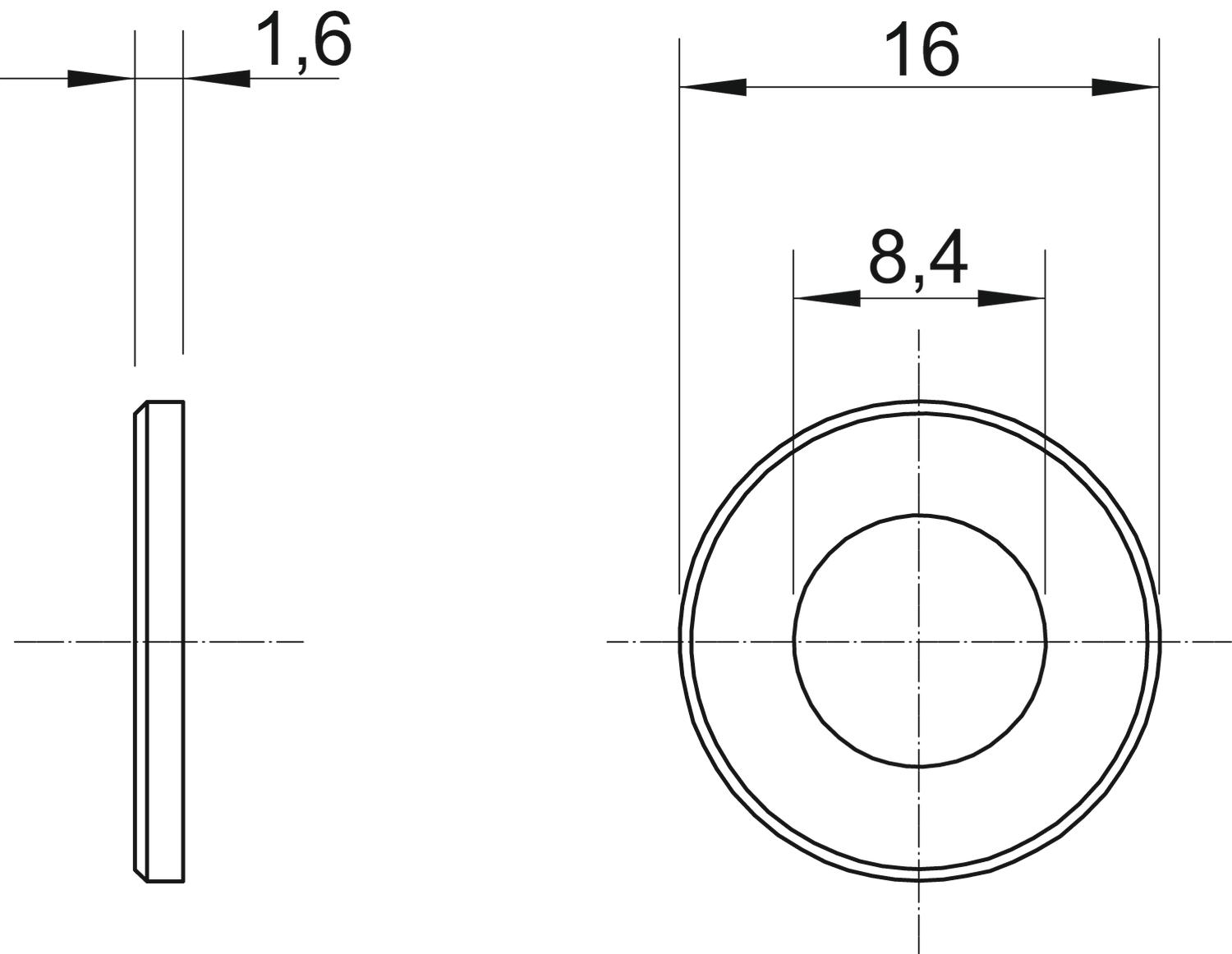

Abmessungen
| Maß d | 8,4 mm |
|---|---|
| Maß D min. | 16 mm |
| Maß h | 1,6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Gewinde
Maß d
Maß h
Maß D min.
Art.Nr.
WS M6 D12 A4
M6
6,4 mm
1,6 mm
12 mm
3402306
WS M8 D16 A4
M8
8,4 mm
1,6 mm
16 mm
3402314
WS M10 D20 A4
M10
10,5 mm
2 mm
20 mm
3402322
WS M12 D24 A4
M12
13 mm
2,5 mm
24 mm
3402345
Gewinde
Maß d
Maß h
Maß D min.
WS M6 D12 A4
Art.Nr.
3402306
Gewinde
M6
Maß d
6,4 mm
Maß h
1,6 mm
Maß D min.
12 mm
WS M8 D16 A4
Art.Nr.
3402314
Maß D min.
16 mm
Gewinde
M8
Maß d
8,4 mm
Maß h
1,6 mm
WS M10 D20 A4
Art.Nr.
3402322
Maß h
2 mm
Gewinde
M10
Maß d
10,5 mm
Maß D min.
20 mm
WS M12 D24 A4
Art.Nr.
3402345
Maß D min.
24 mm
Maß h
2,5 mm
Maß d
13 mm
Gewinde
M12
