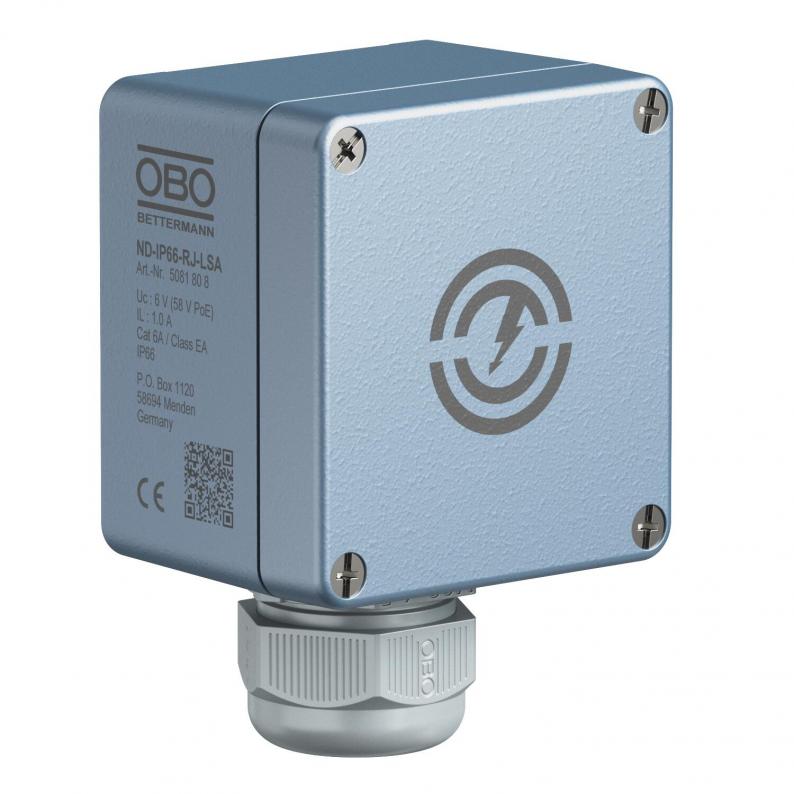

Überspannungsschutz für Hochgeschwindigkeitsnetzwerke bis 10 GBit (Klasse EA/CAT6A)
Typ ND-IP66-RJ-LSA
|Art.Nr. 5081808
|EAN 4012197447809
Art.Nr. / Typ
Höchste Dauerspannung DC
Ausführung
Anzahl Pole
8
Stecksystem
RJ45 8(8)
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Datenleitungsschutzgerät für Hochgeschwindigkeitsnetzwerke
• Schutzklasse: Feinschutz
• unprotected Anschluss: LSA Anschlussleiste
• protected Anschluss: RJ45 Buchse
• geringer Schutzpegel bei hoher Strombelastung
• Erdung über außenliegendem PE-Anschluss
• Unterstützung von Power over Ethernet ++ (PoE++/4PPoE) bis 1 A gemäß IEEE 802.3
• geprüfte Übertragungsqualität in Netzwerken bis 10 GBit (Klasse EA) bzw. CAT6A
• für die Wand- und Mastmontage im Innen- und Außenbereich
• Robuste Aluminiumgehäuse, Schutzgrad IK-Code: IK08, Schutzart: IP66
• Schutzpegel PoE: <160V
Anwendungsbeispiel: 10 GBit-Ethernet, 10/100 MBit-Ethernet, PoE-Anwendungen, IP-Kamerasysteme, hochwertige Industrieanlagen
• Schutzklasse: Feinschutz
• unprotected Anschluss: LSA Anschlussleiste
• protected Anschluss: RJ45 Buchse
• geringer Schutzpegel bei hoher Strombelastung
• Erdung über außenliegendem PE-Anschluss
• Unterstützung von Power over Ethernet ++ (PoE++/4PPoE) bis 1 A gemäß IEEE 802.3
• geprüfte Übertragungsqualität in Netzwerken bis 10 GBit (Klasse EA) bzw. CAT6A
• für die Wand- und Mastmontage im Innen- und Außenbereich
• Robuste Aluminiumgehäuse, Schutzgrad IK-Code: IK08, Schutzart: IP66
• Schutzpegel PoE: <160V
Anwendungsbeispiel: 10 GBit-Ethernet, 10/100 MBit-Ethernet, PoE-Anwendungen, IP-Kamerasysteme, hochwertige Industrieanlagen
Technische Daten

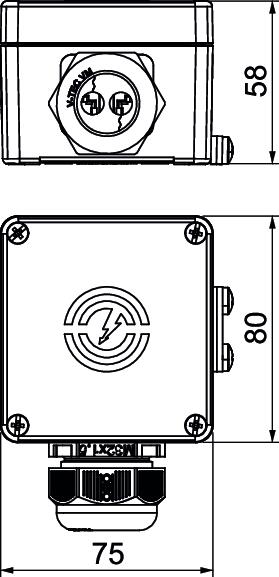

Abmessungen
| Länge | 111 mm |
|---|---|
| Breite | 75 mm |
| Höhe | 58 mm |
Technische Daten
| Anzahl Pole | 8 |
|---|---|
| Fernmeldekontakt | nein |
| Stecksystem | RJ45 8(8) |
| Schutzpegel Ader - Ader | <70 V |
| Schutzpegel Ader - Erde | <700 V |
| Schutzart | IP66 |
| Prüfnorm | IEC 61643-21 |
| Nennspannung | 5 V |
| Channel performance Ansi/EA | CAT 6A |
| Channel performance ISO/IEC | Class EA |
| Erdung über: | Anschlussleitung |
| Explosionsgeprüfte Ausführung | nein |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Stoßstromfestigkeit Ader - Ader | C1: 0,5 kV / 0,25 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 5 kV / 2,5 kA (8/20µs) |
| Gesamt-Ableitstoßstrom (10/350) | 2,5 kA |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Höchste Dauerspannung DC | 58 V |
| Ausführung | Kombischutz, 8 Adern + Schirm |
| SPD nach IEC 61643-21 | Class I+II+III / D1+C2+C1 |
| Kategorie | Typ 1+2+3 / D1+C2+C1 |
| LPZ | 1→3 |
| Einfügedämpfung (Insertion loss) | ≤4 dB |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 65 °C |
| Dimension | 58V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,8478 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Anzahl Pole
Stecksystem
Höchste Dauerspannung DC
Ausführung
Art.Nr.
ND-IP66-RJ-RJ
8
RJ45 8(8)
58
Kombischutz, 8 Adern + Schirm
5081807
ND-IP66-RJ-LSA
8
RJ45 8(8)
58
Kombischutz, 8 Adern + Schirm
5081808
ND-CAT6A/EA
8
RJ45 8(8)
58
Feinschutz, 8 Adern + Schirm
5081800
ND-CAT6/E-F
8
RJ45 8(8)
58
Feinschutz, 8 Adern + Schirm
5081802
ND-CAT6/E-B
8
RJ45 8(8)
65
Basisschutz, 8 Adern + Schirm
5081804
