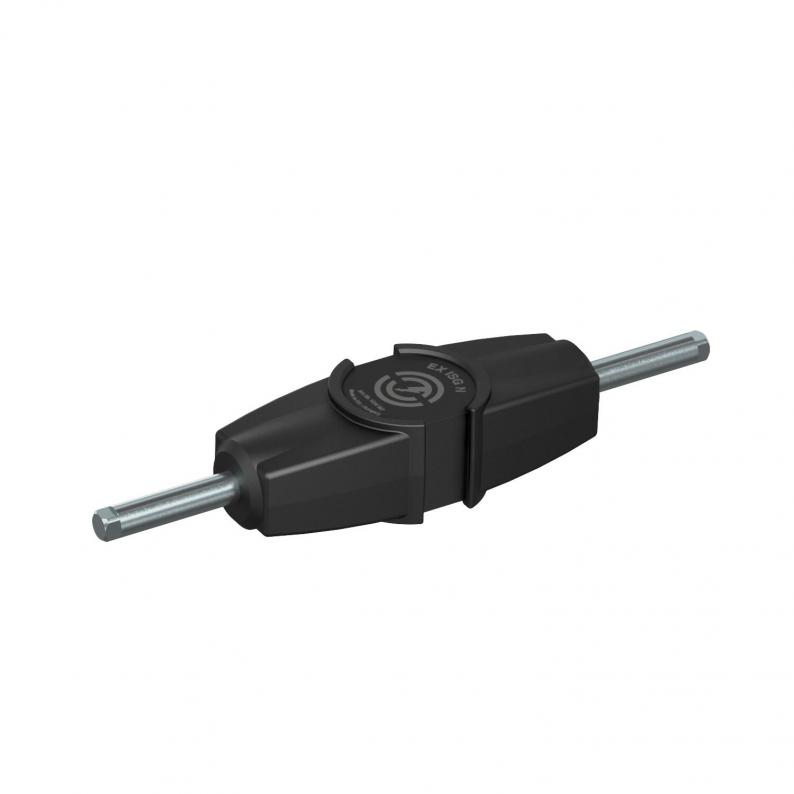

Trennfunkenstrecke EX ISG N

Typ EX ISG N

Art.Nr. 5240089

EAN 4012196849574

Datenblatt (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

5240089 / EX ISG N

kl. VKE: 1 Stück

Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Ausführungen

Beschreibung

Trennfunkenstrecke für explosionsgefährdete Bereiche Zone 1/21 und 2/22, zur indirekten Überbrückung von Isolierflanschen und Isolierverschraubungen z. B. in kathodisch korrosionsgeschützten (KKS) Anlagen. Zum indirekten Verbinden betriebsmäßig getrennter Anlagenteile bei Blitzeinwirkung. Einsatz gemäß Blitzschutzpotentialausgleich nach DIN EN 62305/VDE 0185. Geeignet für den Einbau im Innen- und Außenbereich sowie in Feuchträumen. Besonders niedrige Bemessungsansprechstoßspannung.

• Trennfunkenstrecke nach VDE 0185-561-3 (IEC 62561-3)
• Ex-Zertifizierung nach ATEX
• Kennzeichnung nach EN IEC 60079-0 / EN 60079-1: II 2G Ex db IIC T6 Gb
• Kennzeichnung nach EN IEC 60079-0 / IEC 60079-31: II 2D Ex td IIIC T80°C Db IP67
• Ex-Zertifizierung nach IECEx
• Kennzeichnung nach IEC 60079-0 / -1: Ex db IIC T6 Gb
• Kennzeichnung nach IEC 60079-0 / -31: Ex tb IIIC T80°C Db IP67

Technische Daten

Ansprechwechselspannung	0,64 kV
Schutzart	IP65/67
Abmessung	215x47x35
Anschluss	Rd 10 mm
Werkstoff des Anschlusses	Edelstahl, rostfrei
Blitzstromtragfähigkeit	N/50 kA
Bemessungs-Stehwechselspannung	300 V
Bemessungs-Stehgleichspannung	425 V
Bemessungs-Ansprechstoßspannung	1,5 kV
Anschlusskabellänge	0 m
Impulsstrom	50 kA
Nennableitstoßstrom	100 kA
Temperatureinsatzbereich min.	-20 °C
Temperatureinsatzbereich max.	80 °C
Dimension	215x47x35
Farbe	schwarz
CO2 Fußabdruck (GWP) Cradle-to-Gate	1,7553 kg CO2e / 1 Stück
