Trägerschraubklammer, mit Rohraufnahme

Trägerschraubklammer, mit Rohraufnahme

Art.Nr. 1488593 | EAN 4012197392017

Alle Ausführungen anzeigen
Art.Nr. / Typ
Rohr-/Kabeldurchmesser min.
Breite
Rohr-/Kabeldurchmesser max.
Höhe
Flanschdicke F min.
2 mm
Länge
31 mm
Flanschdicke F max.
16 mm
Bruchlast
0,45 kN

kl. VKE: 50 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

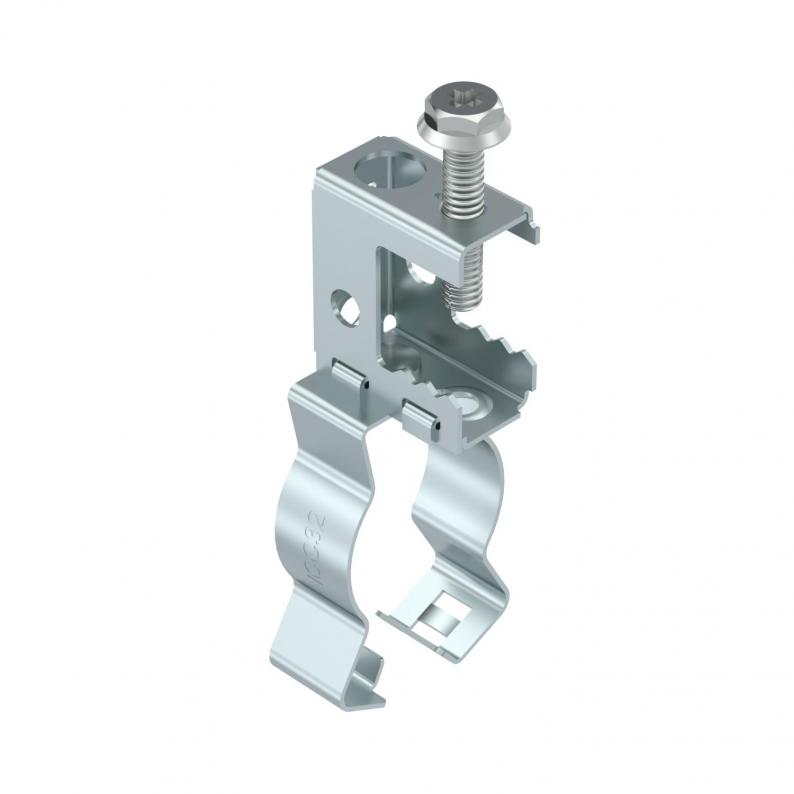

Trägerschraubklammer zum Montieren von Rohren und Kabeln. Geschlossene Rohraufnahme unten. Befestigung an Stahträgern durch Anschrauben.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien

Technische Daten

Technische Daten

Anschlussart/-bauteilRohr/Kabel
Befestigungsartschrauben
Bruchlast0,45 kN
Dimension2-13mm
Flanschdicke F max.16 mm
Flanschdicke F min.2 mm
OberflächeZinklamelle
Rohr-/Kabeldurchmesser max.32 mm
Rohr-/Kabeldurchmesser min.30 mm
Scharnier justierbarnein
Scharnierendnein
WerkstoffStahl

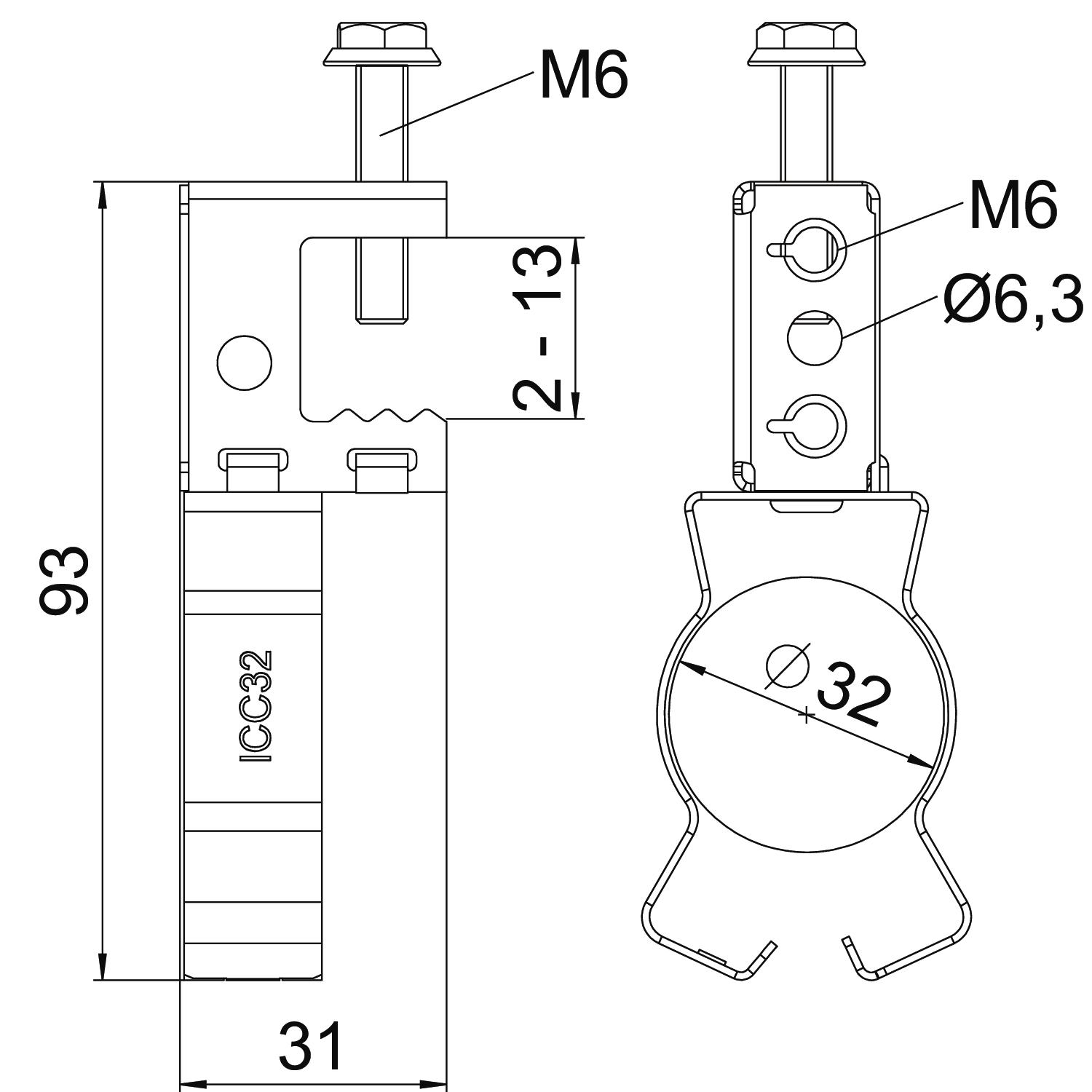

Abmessungen

Breite39 mm
Höhe93 mm
Länge31 mm
Maß H93 mm

Downloads

0 ausgewählt

Datenblatt (1)
Artikelbilder (2)

Ausführungen

Rohr-/Kabeldurchmesser min.
Breite
Rohr-/Kabeldurchmesser max.
Höhe
SKS 213 D20/25
Art.Nr.
1488591
Flanschdicke F min.
2 mm
Länge
31 mm
Rohr-/Kabeldurchmesser min.
20 mm
Breite
40 mm
Flanschdicke F max.
16 mm
Rohr-/Kabeldurchmesser max.
25 mm
Höhe
84 mm
Bruchlast
0,45 kN
SKS 213 D32
Art.Nr.
1488593
Höhe
93 mm
Flanschdicke F max.
16 mm
Bruchlast
0,45 kN
Rohr-/Kabeldurchmesser max.
32 mm
Flanschdicke F min.
2 mm
Breite
39 mm
Rohr-/Kabeldurchmesser min.
30 mm
Länge
31 mm
SKS 213 D40
Art.Nr.
1488595
Breite
44 mm
Flanschdicke F max.
16 mm
Rohr-/Kabeldurchmesser min.
36 mm
Flanschdicke F min.
2 mm
Länge
31 mm
Rohr-/Kabeldurchmesser max.
40 mm
Höhe
105 mm
Bruchlast
0,45 kN
