Trägerschraubklammer, mit Gewinde
Trägerschraubklammer, mit Gewinde
Art.Nr. 1488082 | EAN 4012195151098
Art.Nr. / Typ
Flanschdicke F max.
Länge
Bruchlast
Breite
Höhe
kl. VKE: 50 Stück
50Stück
Beschreibung
Mit Gewinde.
Max. Anzugsdrehmoment: 18 Nm
Max. Anzugsdrehmoment: 18 Nm
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | schrauben |
| Bruchlast | 2,5 kN |
| Dimension | 0-19mm |
| Flanschdicke F max. | 20 mm |
| Geeignet für Gewindestange metrisch | 10 |
| Gewinde metrisch | 10 |
| Max. Anzugsdrehmoment | 18 Nm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Temperguss |

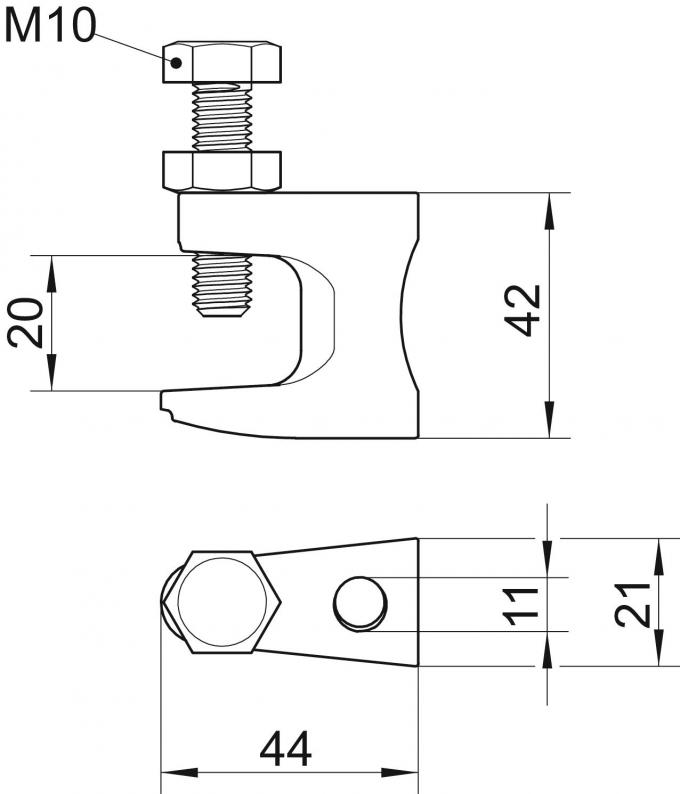

Abmessungen
| Breite | 21 mm |
|---|---|
| Höhe | 42 mm |
| Länge | 44 mm |
| Maß B | 21 mm |
| Maß F | 20 mm |
| Maß G | M10 |
| Maß H | 42 mm |
| Maß L | 44 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Flanschdicke F max.
Länge
Bruchlast
Breite
Höhe
Art.Nr.
FL1-G M8 TG
18 mm
38 mm
1,2 kN
19 mm
35 mm
1488074
FL2-G M10 TG
20 mm
44 mm
2,5 kN
21 mm
42 mm
1488082
FL3-G M12 TG
26 mm
58 mm
3,5 kN
23,5 mm
54 mm
1488090
Flanschdicke F max.
Länge
Bruchlast
Breite
Höhe
FL1-G M8 TG
Art.Nr.
1488074
Flanschdicke F max.
18 mm
Länge
38 mm
Bruchlast
1,2 kN
Breite
19 mm
Höhe
35 mm
FL2-G M10 TG
Art.Nr.
1488082
Höhe
42 mm
Breite
21 mm
Flanschdicke F max.
20 mm
Länge
44 mm
Bruchlast
2,5 kN
FL3-G M12 TG
Art.Nr.
1488090
Bruchlast
3,5 kN
Breite
23,5 mm
Flanschdicke F max.
26 mm
Höhe
54 mm
Länge
58 mm
