Trägerschraubklammer, mit Durchgangsloch
Trägerschraubklammer, mit Durchgangsloch
Art.Nr. 1488031 | EAN 4012195150978
Art.Nr. / Typ
Flanschdicke F max.
Gewinde
Breite
Höhe
Befestigungsloch
Länge
Bruchlast
kl. VKE: 25 Stück
25Stück
Beschreibung
Mit Durchgangsloch.
Max. Anzugsdrehmoment: 21 Nm
Max. Anzugsdrehmoment: 21 Nm
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Loch |
|---|---|
| Befestigungsart | schrauben |
| Befestigungsloch | 13 mm |
| Bruchlast | 3,5 kN |
| Dimension | 0-26mm |
| Flanschdicke F max. | 26 mm |
| Gewinde | M10 |
| Gewinde metrisch | 10 |
| Max. Anzugsdrehmoment | 21 Nm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Temperguss |

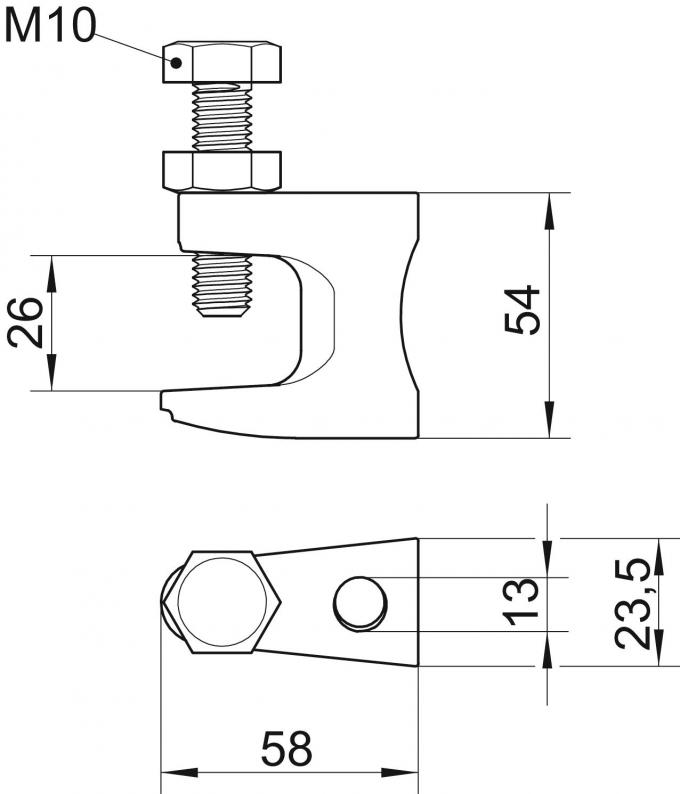

Abmessungen
| Breite | 23,5 mm |
|---|---|
| Höhe | 54 mm |
| Länge | 58 mm |
| Maß B | 23,5 mm |
| Maß D | 13 mm |
| Maß F | 26 mm |
| Maß G | M10 |
| Maß H | 54 mm |
| Maß L | 58 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Flanschdicke F max.
Gewinde
Breite
Höhe
Befestigungsloch
Länge
Bruchlast
Art.Nr.
FL 1 TG
18 mm
M8
19 mm
35 mm
9 mm
38 mm
1,2 kN
1488015
FL 2 TG
20 mm
M10
21 mm
42 mm
11 mm
44 mm
2,5 kN
1488023
FL 3 TG
26 mm
M10
23,5 mm
54 mm
13 mm
58 mm
3,5 kN
1488031
Flanschdicke F max.
Gewinde
Breite
Höhe
Befestigungsloch
Länge
Bruchlast
FL 1 TG
Art.Nr.
1488015
Flanschdicke F max.
18 mm
Gewinde
M8
Breite
19 mm
Höhe
35 mm
Befestigungsloch
9 mm
Länge
38 mm
Bruchlast
1,2 kN
FL 2 TG
Art.Nr.
1488023
Befestigungsloch
11 mm
Flanschdicke F max.
20 mm
Höhe
42 mm
Breite
21 mm
Bruchlast
2,5 kN
Länge
44 mm
Gewinde
M10
FL 3 TG
Art.Nr.
1488031
Befestigungsloch
13 mm
Länge
58 mm
Breite
23,5 mm
Flanschdicke F max.
26 mm
Bruchlast
3,5 kN
Gewinde
M10
Höhe
54 mm
