Trägerschraubklammer, mit Durchgangsloch

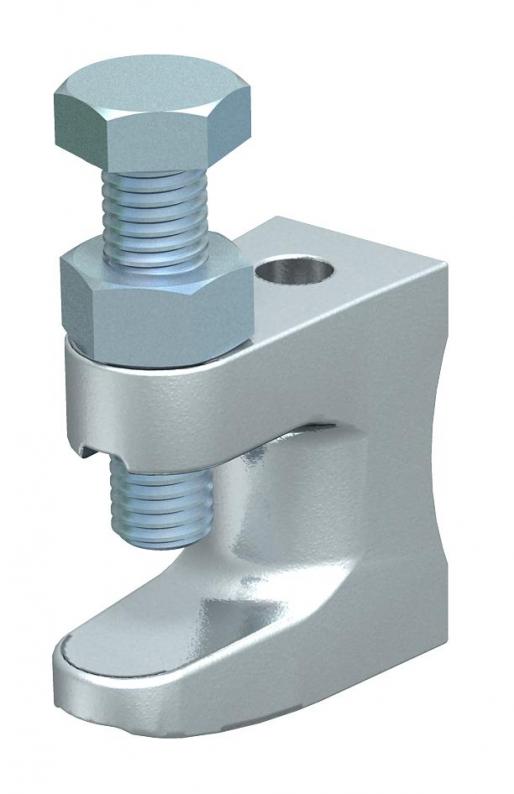

Trägerschraubklammer, mit Durchgangsloch
Art.Nr. 1488023 | EAN 4012195150916
Art.Nr. / Typ
Breite
Flanschdicke F max.
Gewinde
Höhe
Befestigungsloch
Länge
Bruchlast
kl. VKE: 50 Stück
50Stück
Beschreibung
Mit Durchgangsloch.
Max. Anzugsdrehmoment: 18 Nm
Max. Anzugsdrehmoment: 18 Nm
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Loch |
|---|---|
| Befestigungsart | schrauben |
| Befestigungsloch | 11 mm |
| Bruchlast | 2,5 kN |
| Dimension | 0-19mm |
| Flanschdicke F max. | 20 mm |
| Gewinde | M10 |
| Gewinde metrisch | 10 |
| Max. Anzugsdrehmoment | 18 Nm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Temperguss |

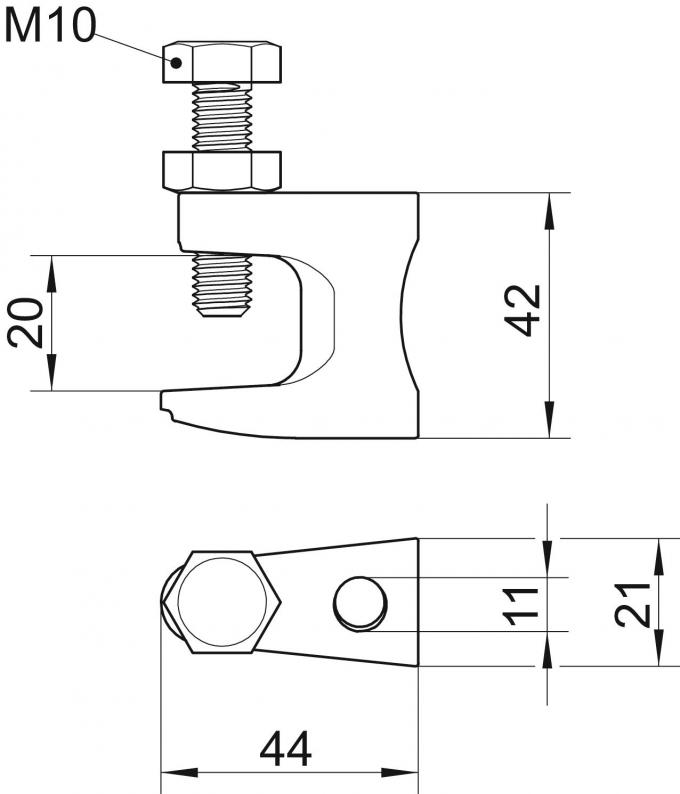

Abmessungen
| Breite | 21 mm |
|---|---|
| Höhe | 42 mm |
| Länge | 44 mm |
| Maß B | 21 mm |
| Maß D | 11 mm |
| Maß F | 20 mm |
| Maß G | M10 |
| Maß H | 42 mm |
| Maß L | 44 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Breite
Flanschdicke F max.
Gewinde
Höhe
Befestigungsloch
Länge
Bruchlast
Art.Nr.
FL 1 TG
19 mm
18 mm
M8
35 mm
9 mm
38 mm
1,2 kN
1488015
FL 2 TG
21 mm
20 mm
M10
42 mm
11 mm
44 mm
2,5 kN
1488023
FL 3 TG
23,5 mm
26 mm
M10
54 mm
13 mm
58 mm
3,5 kN
1488031
Breite
Flanschdicke F max.
Gewinde
Höhe
Befestigungsloch
Länge
Bruchlast
FL 1 TG
Art.Nr.
1488015
Breite
19 mm
Flanschdicke F max.
18 mm
Gewinde
M8
Höhe
35 mm
Befestigungsloch
9 mm
Länge
38 mm
Bruchlast
1,2 kN
FL 2 TG
Art.Nr.
1488023
Höhe
42 mm
Bruchlast
2,5 kN
Breite
21 mm
Gewinde
M10
Befestigungsloch
11 mm
Länge
44 mm
Flanschdicke F max.
20 mm
FL 3 TG
Art.Nr.
1488031
Bruchlast
3,5 kN
Breite
23,5 mm
Gewinde
M10
Befestigungsloch
13 mm
Höhe
54 mm
Flanschdicke F max.
26 mm
Länge
58 mm
