Trägerklammer, mit Rohraufnahme unten
Trägerklammer, mit Rohraufnahme unten
Art.Nr. 1488405 | EAN 4012197370046
Art.Nr. / Typ
Länge
Maß L
Flanschdicke F min.
Rohr-/Kabeldurchmesser max.
Rohr-/Kabeldurchmesser min.
Flanschdicke F max.
Höhe
39 mm
Breite
45 mm
kl. VKE: 50 Stück
50Stück
Beschreibung

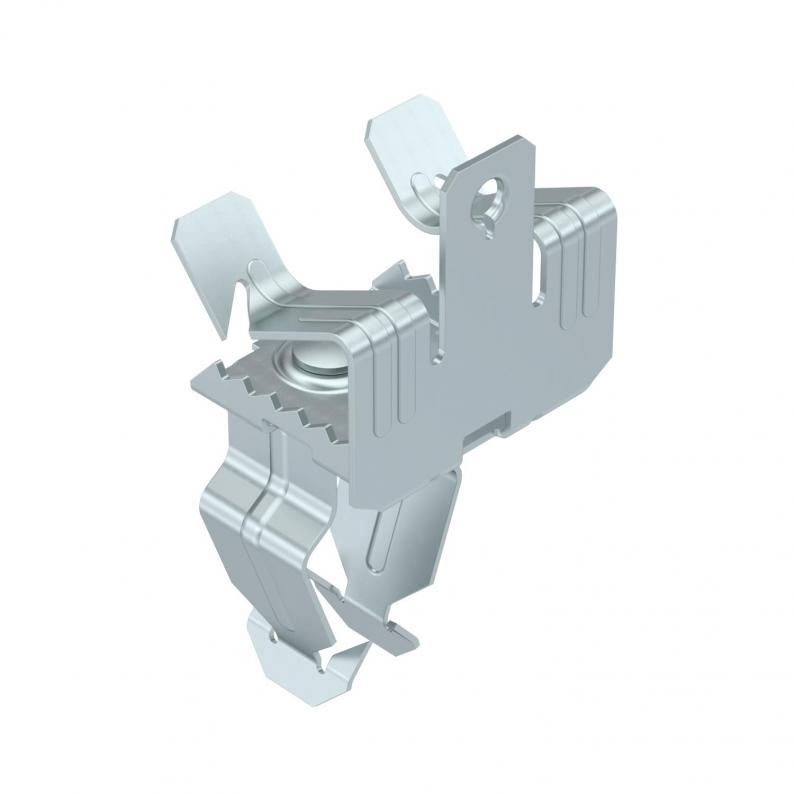

Trägerklammer zum Montieren von Rohren. Offene Rohraufnahme unten. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,11 kN |
| Dimension | 14-20mm |
| Flanschdicke F max. | 20 mm |
| Flanschdicke F min. | 14 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 35 mm |
| Rohr-/Kabeldurchmesser min. | 30 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

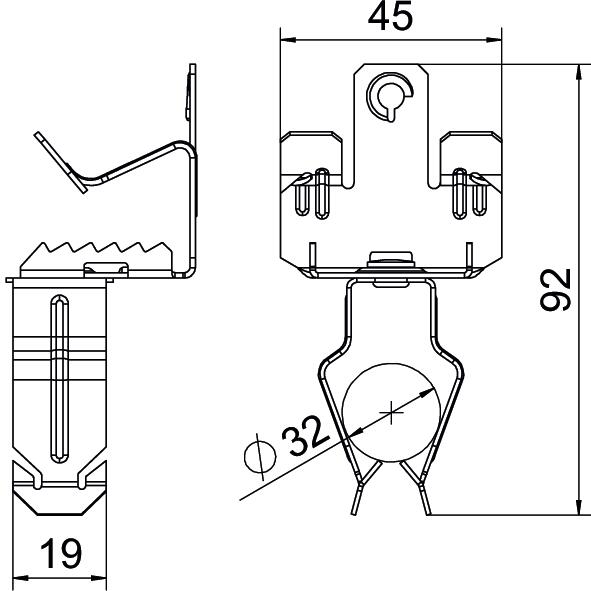

Abmessungen
| Breite | 45 mm |
|---|---|
| Höhe | 39 mm |
| Länge | 92 mm |
| Maß L | 92 mm |
| Maß W | 45 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Länge
Maß L
Flanschdicke F min.
Höhe
Rohr-/Kabeldurchmesser max.
Breite
Rohr-/Kabeldurchmesser min.
Flanschdicke F max.
Art.Nr.
SCVPO 3-7 D20
71 mm
71 mm
3 mm
39 mm
22 mm
45 mm
18 mm
7 mm
1488381
SCVPO 3-7 D25
76 mm
76 mm
3 mm
39 mm
30 mm
45 mm
22 mm
7 mm
1488383
SCVPO 3-7 D32
81 mm
81 mm
3 mm
39 mm
35 mm
45 mm
30 mm
7 mm
1488387
SCVPO 7-13 D20
79 mm
79 mm
7 mm
39 mm
22 mm
45 mm
18 mm
13 mm
1488391
SCVPO 7-13 D25
84 mm
84 mm
7 mm
39 mm
30 mm
45 mm
22 mm
13 mm
1488393
SCVPO 7-13 D32
88 mm
88 mm
7 mm
39 mm
35 mm
45 mm
30 mm
13 mm
1488395
SCVPO 14-20 D20
82 mm
82 mm
14 mm
39 mm
22 mm
45 mm
18 mm
20 mm
1488401
SCVPO 14-20 D25
87 mm
87 mm
14 mm
39 mm
30 mm
45 mm
22 mm
20 mm
1488403
SCVPO 14-20 D32
92 mm
92 mm
14 mm
39 mm
35 mm
45 mm
30 mm
20 mm
1488405
Länge
Maß L
Flanschdicke F min.
Rohr-/Kabeldurchmesser max.
Rohr-/Kabeldurchmesser min.
Flanschdicke F max.
SCVPO 3-7 D20
Art.Nr.
1488381
Länge
71 mm
Maß L
71 mm
Flanschdicke F min.
3 mm
Höhe
39 mm
Rohr-/Kabeldurchmesser max.
22 mm
Breite
45 mm
Rohr-/Kabeldurchmesser min.
18 mm
Flanschdicke F max.
7 mm
SCVPO 3-7 D25
Art.Nr.
1488383
Rohr-/Kabeldurchmesser max.
30 mm
Flanschdicke F min.
3 mm
Rohr-/Kabeldurchmesser min.
22 mm
Länge
76 mm
Flanschdicke F max.
7 mm
Maß L
76 mm
Höhe
39 mm
Breite
45 mm
SCVPO 3-7 D32
Art.Nr.
1488387
Rohr-/Kabeldurchmesser max.
35 mm
Flanschdicke F max.
7 mm
Höhe
39 mm
Rohr-/Kabeldurchmesser min.
30 mm
Breite
45 mm
Länge
81 mm
Flanschdicke F min.
3 mm
Maß L
81 mm
SCVPO 7-13 D20
Art.Nr.
1488391
Rohr-/Kabeldurchmesser min.
18 mm
Flanschdicke F min.
7 mm
Rohr-/Kabeldurchmesser max.
22 mm
Länge
79 mm
Flanschdicke F max.
13 mm
Höhe
39 mm
Maß L
79 mm
Breite
45 mm
SCVPO 7-13 D25
Art.Nr.
1488393
Länge
84 mm
Breite
45 mm
Rohr-/Kabeldurchmesser min.
22 mm
Rohr-/Kabeldurchmesser max.
30 mm
Maß L
84 mm
Höhe
39 mm
Flanschdicke F min.
7 mm
Flanschdicke F max.
13 mm
SCVPO 7-13 D32
Art.Nr.
1488395
Rohr-/Kabeldurchmesser max.
35 mm
Flanschdicke F min.
7 mm
Rohr-/Kabeldurchmesser min.
30 mm
Maß L
88 mm
Flanschdicke F max.
13 mm
Breite
45 mm
Länge
88 mm
Höhe
39 mm
SCVPO 14-20 D20
Art.Nr.
1488401
Breite
45 mm
Höhe
39 mm
Rohr-/Kabeldurchmesser max.
22 mm
Länge
82 mm
Rohr-/Kabeldurchmesser min.
18 mm
Flanschdicke F max.
20 mm
Flanschdicke F min.
14 mm
Maß L
82 mm
SCVPO 14-20 D25
Art.Nr.
1488403
Breite
45 mm
Flanschdicke F min.
14 mm
Rohr-/Kabeldurchmesser max.
30 mm
Rohr-/Kabeldurchmesser min.
22 mm
Flanschdicke F max.
20 mm
Höhe
39 mm
Länge
87 mm
Maß L
87 mm
SCVPO 14-20 D32
Art.Nr.
1488405
Maß L
92 mm
Flanschdicke F min.
14 mm
Höhe
39 mm
Breite
45 mm
Rohr-/Kabeldurchmesser max.
35 mm
Flanschdicke F max.
20 mm
Rohr-/Kabeldurchmesser min.
30 mm
Länge
92 mm
