Trägerklammer, mit Rohraufnahme seitlich
Art.Nr. 1488377 | EAN 4012197380922
Art.Nr. / Typ
Höhe
Rohr-/Kabeldurchmesser min.
Flanschdicke F min.
Flanschdicke F max.
Maß L
Rohr-/Kabeldurchmesser max.
Länge
Breite
kl. VKE: 50 Stück
50Stück
Beschreibung

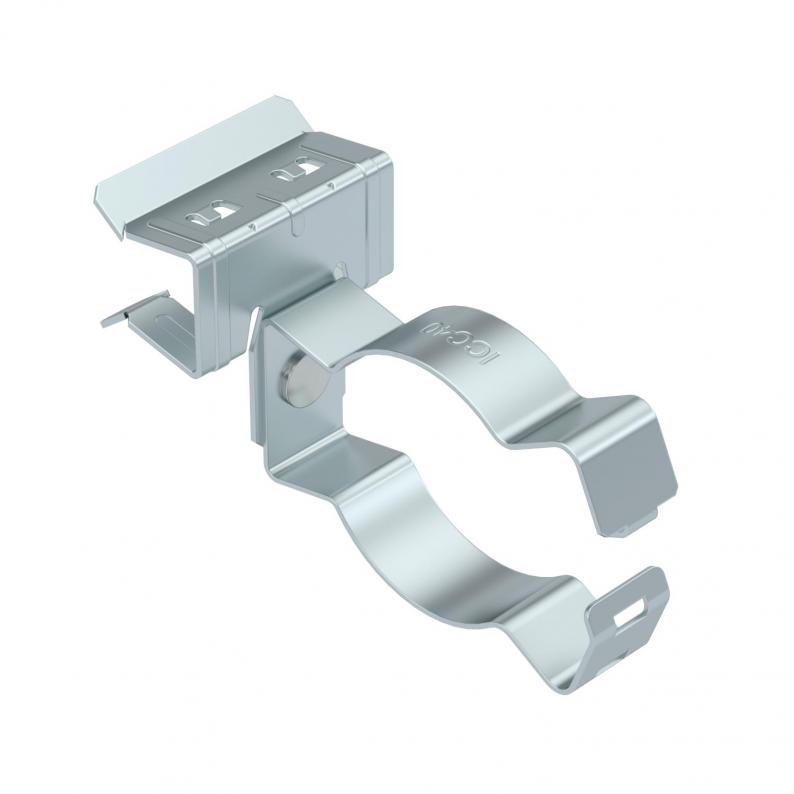

Trägerklammer zum Montieren von Rohren. Geschlossene Rohraufnahme seitlich. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,45 kN |
| Dimension | 15-20mm |
| Flanschdicke F max. | 20 mm |
| Flanschdicke F min. | 15 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 40 mm |
| Rohr-/Kabeldurchmesser min. | 36 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

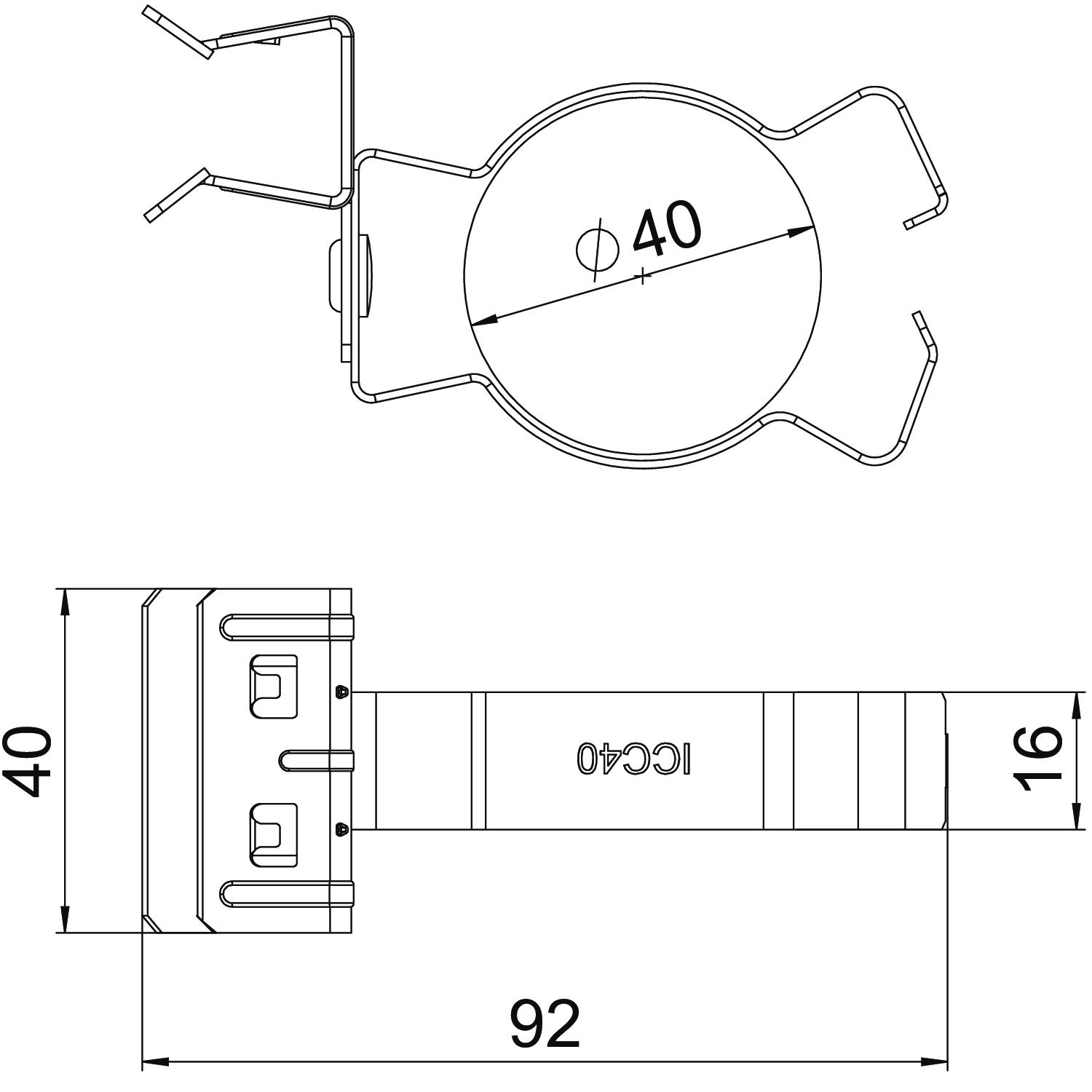

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 54 mm |
| Länge | 94 mm |
| Maß L | 92 mm |
| Maß W | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Höhe
Rohr-/Kabeldurchmesser min.
Flanschdicke F min.
Flanschdicke F max.
Maß L
Rohr-/Kabeldurchmesser max.
Länge
Breite
Art.Nr.
SCHPC 1,5-4 D25
36 mm
20 mm
1,5 mm
4 mm
63 mm
25 mm
63 mm
28 mm
1488343
SCHPC 1,5-4 D32
40 mm
30 mm
1,5 mm
4 mm
72 mm
32 mm
72 mm
28 mm
1488345
SCHPC 4-10 D25
40 mm
20 mm
4 mm
10 mm
71 mm
25 mm
71 mm
40 mm
1488349
SCHPC 4-10 D32
44 mm
30 mm
4 mm
10 mm
80 mm
32 mm
80 mm
40 mm
1488351
SCHPC 4-10 D40
47 mm
36 mm
4 mm
10 mm
93 mm
40 mm
93 mm
40 mm
1488353
SCHPC 10-15 D25
47 mm
20 mm
10 mm
15 mm
72 mm
25 mm
72 mm
40 mm
1488363
SCHPC 10-15 D32
51 mm
30 mm
10 mm
15 mm
81 mm
32 mm
81 mm
40 mm
1488365
SCHPC 10-15 D40
54 mm
36 mm
10 mm
15 mm
94 mm
40 mm
94 mm
40 mm
1488367
SCHPC 15-20 D25
47 mm
20 mm
15 mm
20 mm
72 mm
25 mm
72 mm
40 mm
1488373
SCHPC 15-20 D32
51 mm
30 mm
15 mm
20 mm
82 mm
32 mm
81 mm
40 mm
1488375
SCHPC 15-20 D40
54 mm
36 mm
15 mm
20 mm
92 mm
40 mm
94 mm
40 mm
1488377
