Trägerklammer, mit Rohraufnahme seitlich
Trägerklammer, mit Rohraufnahme seitlich
Art.Nr. 1488353 | EAN 4012197380809
Art.Nr. / Typ
Höhe
Flanschdicke F max.
Flanschdicke F min.
Rohr-/Kabeldurchmesser max.
Länge
Maß L
Breite
Rohr-/Kabeldurchmesser min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Montieren von Rohren. Geschlossene Rohraufnahme seitlich. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,45 kN |
| Dimension | 4-10mm |
| Flanschdicke F max. | 10 mm |
| Flanschdicke F min. | 4 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 40 mm |
| Rohr-/Kabeldurchmesser min. | 36 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

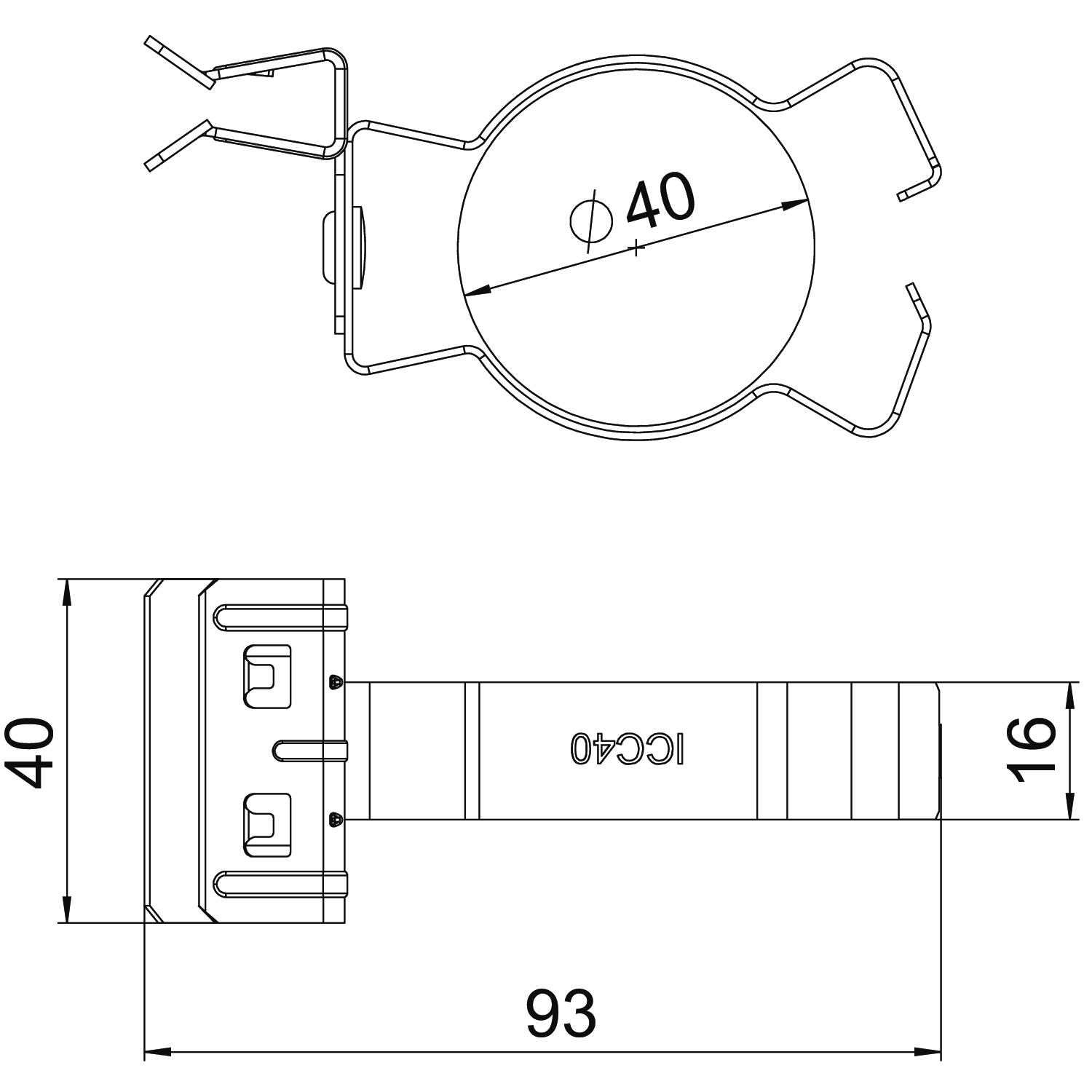

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 47 mm |
| Länge | 93 mm |
| Maß L | 93 mm |
| Maß W | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Höhe
Flanschdicke F max.
Flanschdicke F min.
Rohr-/Kabeldurchmesser max.
Länge
Maß L
Breite
Rohr-/Kabeldurchmesser min.
Art.Nr.
SCHPC 1,5-4 D25
36 mm
4 mm
1,5 mm
25 mm
63 mm
63 mm
28 mm
20 mm
1488343
SCHPC 1,5-4 D32
40 mm
4 mm
1,5 mm
32 mm
72 mm
72 mm
28 mm
30 mm
1488345
SCHPC 4-10 D25
40 mm
10 mm
4 mm
25 mm
71 mm
71 mm
40 mm
20 mm
1488349
SCHPC 4-10 D32
44 mm
10 mm
4 mm
32 mm
80 mm
80 mm
40 mm
30 mm
1488351
SCHPC 4-10 D40
47 mm
10 mm
4 mm
40 mm
93 mm
93 mm
40 mm
36 mm
1488353
SCHPC 10-15 D25
47 mm
15 mm
10 mm
25 mm
72 mm
72 mm
40 mm
20 mm
1488363
SCHPC 10-15 D32
51 mm
15 mm
10 mm
32 mm
81 mm
81 mm
40 mm
30 mm
1488365
SCHPC 10-15 D40
54 mm
15 mm
10 mm
40 mm
94 mm
94 mm
40 mm
36 mm
1488367
SCHPC 15-20 D25
47 mm
20 mm
15 mm
25 mm
72 mm
72 mm
40 mm
20 mm
1488373
SCHPC 15-20 D32
51 mm
20 mm
15 mm
32 mm
81 mm
82 mm
40 mm
30 mm
1488375
SCHPC 15-20 D40
54 mm
20 mm
15 mm
40 mm
94 mm
92 mm
40 mm
36 mm
1488377
Höhe
Flanschdicke F max.
Flanschdicke F min.
Rohr-/Kabeldurchmesser max.
Länge
Maß L
Breite
Rohr-/Kabeldurchmesser min.
SCHPC 1,5-4 D25
Art.Nr.
1488343
Höhe
36 mm
Flanschdicke F max.
4 mm
Flanschdicke F min.
1,5 mm
Rohr-/Kabeldurchmesser max.
25 mm
Länge
63 mm
Maß L
63 mm
Breite
28 mm
Rohr-/Kabeldurchmesser min.
20 mm
SCHPC 1,5-4 D32
Art.Nr.
1488345
Länge
72 mm
Flanschdicke F min.
1,5 mm
Breite
28 mm
Flanschdicke F max.
4 mm
Maß L
72 mm
Rohr-/Kabeldurchmesser min.
30 mm
Rohr-/Kabeldurchmesser max.
32 mm
Höhe
40 mm
SCHPC 4-10 D25
Art.Nr.
1488349
Flanschdicke F min.
4 mm
Rohr-/Kabeldurchmesser max.
25 mm
Rohr-/Kabeldurchmesser min.
20 mm
Breite
40 mm
Maß L
71 mm
Flanschdicke F max.
10 mm
Höhe
40 mm
Länge
71 mm
SCHPC 4-10 D32
Art.Nr.
1488351
Rohr-/Kabeldurchmesser min.
30 mm
Flanschdicke F max.
10 mm
Rohr-/Kabeldurchmesser max.
32 mm
Länge
80 mm
Flanschdicke F min.
4 mm
Höhe
44 mm
Breite
40 mm
Maß L
80 mm
SCHPC 4-10 D40
Art.Nr.
1488353
Länge
93 mm
Flanschdicke F min.
4 mm
Rohr-/Kabeldurchmesser max.
40 mm
Breite
40 mm
Flanschdicke F max.
10 mm
Höhe
47 mm
Rohr-/Kabeldurchmesser min.
36 mm
Maß L
93 mm
SCHPC 10-15 D25
Art.Nr.
1488363
Flanschdicke F min.
10 mm
Länge
72 mm
Maß L
72 mm
Höhe
47 mm
Rohr-/Kabeldurchmesser min.
20 mm
Breite
40 mm
Flanschdicke F max.
15 mm
Rohr-/Kabeldurchmesser max.
25 mm
SCHPC 10-15 D32
Art.Nr.
1488365
Höhe
51 mm
Breite
40 mm
Länge
81 mm
Flanschdicke F min.
10 mm
Flanschdicke F max.
15 mm
Rohr-/Kabeldurchmesser min.
30 mm
Rohr-/Kabeldurchmesser max.
32 mm
Maß L
81 mm
SCHPC 10-15 D40
Art.Nr.
1488367
Flanschdicke F min.
10 mm
Flanschdicke F max.
15 mm
Maß L
94 mm
Breite
40 mm
Länge
94 mm
Rohr-/Kabeldurchmesser max.
40 mm
Rohr-/Kabeldurchmesser min.
36 mm
Höhe
54 mm
SCHPC 15-20 D25
Art.Nr.
1488373
Länge
72 mm
Höhe
47 mm
Rohr-/Kabeldurchmesser min.
20 mm
Maß L
72 mm
Flanschdicke F max.
20 mm
Rohr-/Kabeldurchmesser max.
25 mm
Flanschdicke F min.
15 mm
Breite
40 mm
SCHPC 15-20 D32
Art.Nr.
1488375
Maß L
82 mm
Rohr-/Kabeldurchmesser min.
30 mm
Höhe
51 mm
Breite
40 mm
Rohr-/Kabeldurchmesser max.
32 mm
Flanschdicke F min.
15 mm
Länge
81 mm
Flanschdicke F max.
20 mm
SCHPC 15-20 D40
Art.Nr.
1488377
Länge
94 mm
Maß L
92 mm
Höhe
54 mm
Flanschdicke F max.
20 mm
Breite
40 mm
Rohr-/Kabeldurchmesser max.
40 mm
Flanschdicke F min.
15 mm
Rohr-/Kabeldurchmesser min.
36 mm
