Trägerklammer, mit Rohraufnahme seitlich

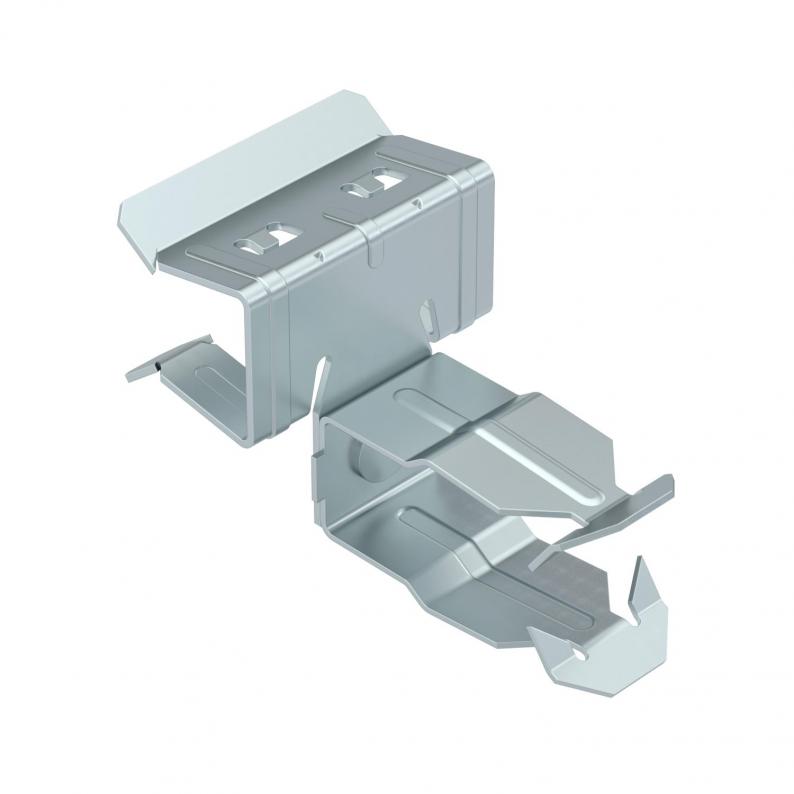

Trägerklammer, mit Rohraufnahme seitlich
Art.Nr. 1488443 | EAN 4012197389758
Art.Nr. / Typ
Rohr-/Kabeldurchmesser max.
Rohr-/Kabeldurchmesser min.
Höhe
Maß L
Breite
Flanschdicke F min.
Flanschdicke F max.
Länge
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Montieren von Rohren. Offene Rohraufnahme seitlich. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,11 kN |
| Dimension | 15-20mm |
| Flanschdicke F max. | 20 mm |
| Flanschdicke F min. | 15 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 30 mm |
| Rohr-/Kabeldurchmesser min. | 22 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

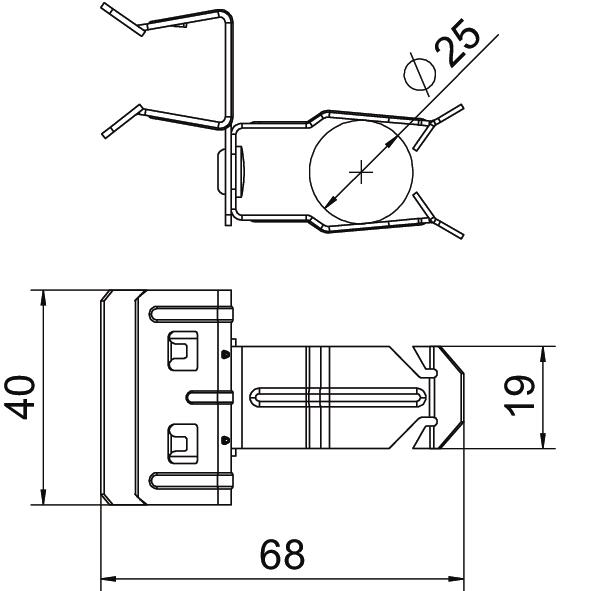

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 44 mm |
| Länge | 68 mm |
| Maß L | 68 mm |
| Maß W | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Rohr-/Kabeldurchmesser max.
Rohr-/Kabeldurchmesser min.
Höhe
Maß L
Breite
Flanschdicke F min.
Flanschdicke F max.
Länge
Art.Nr.
SCHPO 1,5-4 D20
22 mm
18 mm
31 mm
53 mm
28 mm
1,5 mm
4 mm
53 mm
1488411
SCHPO 1,5-4 D25
30 mm
22 mm
32 mm
59 mm
28 mm
1,5 mm
4 mm
59 mm
1488413
SCHPO 1,5-4 D32
35 mm
30 mm
35 mm
63 mm
28 mm
1,5 mm
4 mm
63 mm
1488415
SCHPO 4-10 D20
22 mm
18 mm
35 mm
62 mm
40 mm
4 mm
10 mm
62 mm
1488421
SCHPO 4-10 D25
30 mm
22 mm
38 mm
67 mm
40 mm
4 mm
10 mm
67 mm
1488423
SCHPO 4-10 D32
35 mm
30 mm
40 mm
72 mm
40 mm
4 mm
10 mm
72 mm
1488425
SCHPO 10-15 D20
22 mm
18 mm
42 mm
63 mm
40 mm
10 mm
15 mm
63 mm
1488431
SCHPO 10-15 D25
30 mm
22 mm
44 mm
68 mm
40 mm
10 mm
15 mm
68 mm
1488433
SCHPO 10-15 D32
35 mm
30 mm
46 mm
72 mm
40 mm
10 mm
15 mm
72 mm
1488435
SCHPO 15-20 D20
22 mm
18 mm
42 mm
63 mm
40 mm
15 mm
20 mm
63 mm
1488441
SCHPO 15-20 D25
30 mm
22 mm
44 mm
68 mm
40 mm
15 mm
20 mm
68 mm
1488443
SCHPO 15-20 D32
35 mm
30 mm
46 mm
72 mm
40 mm
15 mm
20 mm
72 mm
1488445
