Trägerklammer, mit Rohraufnahme seitlich

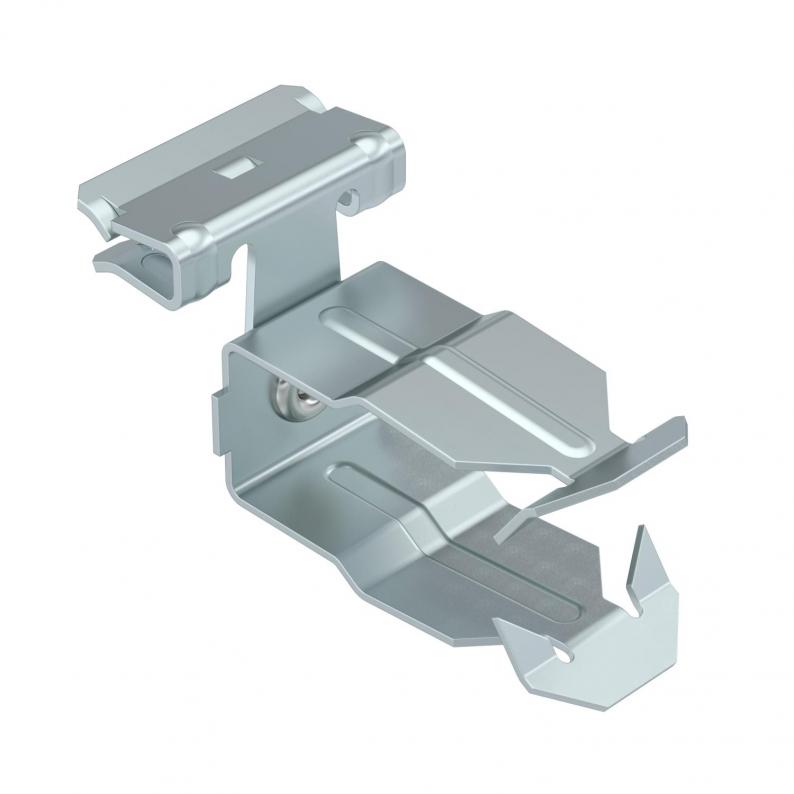

Trägerklammer, mit Rohraufnahme seitlich
Art.Nr. 1488413 | EAN 4012197370084
Art.Nr. / Typ
Länge
Breite
Flanschdicke F max.
Maß L
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Höhe
Rohr-/Kabeldurchmesser min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer zum Montieren von Rohren. Offene Rohraufnahme seitlich. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,11 kN |
| Dimension | 1,5-4mm |
| Flanschdicke F max. | 4 mm |
| Flanschdicke F min. | 1,5 mm |
| Oberfläche | Zinklamelle |
| Rohr-/Kabeldurchmesser max. | 30 mm |
| Rohr-/Kabeldurchmesser min. | 22 mm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

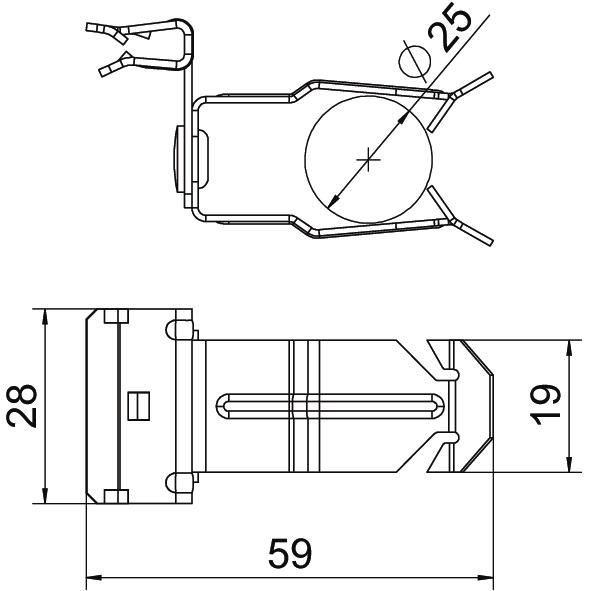

Abmessungen
| Breite | 28 mm |
|---|---|
| Höhe | 32 mm |
| Länge | 59 mm |
| Maß L | 59 mm |
| Maß W | 28 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Länge
Breite
Flanschdicke F max.
Maß L
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Höhe
Rohr-/Kabeldurchmesser min.
Art.Nr.
SCHPO 1,5-4 D20
53 mm
28 mm
4 mm
53 mm
22 mm
1,5 mm
31 mm
18 mm
1488411
SCHPO 1,5-4 D25
59 mm
28 mm
4 mm
59 mm
30 mm
1,5 mm
32 mm
22 mm
1488413
SCHPO 1,5-4 D32
63 mm
28 mm
4 mm
63 mm
35 mm
1,5 mm
35 mm
30 mm
1488415
SCHPO 4-10 D20
62 mm
40 mm
10 mm
62 mm
22 mm
4 mm
35 mm
18 mm
1488421
SCHPO 4-10 D25
67 mm
40 mm
10 mm
67 mm
30 mm
4 mm
38 mm
22 mm
1488423
SCHPO 4-10 D32
72 mm
40 mm
10 mm
72 mm
35 mm
4 mm
40 mm
30 mm
1488425
SCHPO 10-15 D20
63 mm
40 mm
15 mm
63 mm
22 mm
10 mm
42 mm
18 mm
1488431
SCHPO 10-15 D25
68 mm
40 mm
15 mm
68 mm
30 mm
10 mm
44 mm
22 mm
1488433
SCHPO 10-15 D32
72 mm
40 mm
15 mm
72 mm
35 mm
10 mm
46 mm
30 mm
1488435
SCHPO 15-20 D20
63 mm
40 mm
20 mm
63 mm
22 mm
15 mm
42 mm
18 mm
1488441
SCHPO 15-20 D25
68 mm
40 mm
20 mm
68 mm
30 mm
15 mm
44 mm
22 mm
1488443
SCHPO 15-20 D32
72 mm
40 mm
20 mm
72 mm
35 mm
15 mm
46 mm
30 mm
1488445
Länge
Breite
Flanschdicke F max.
Maß L
Rohr-/Kabeldurchmesser max.
Flanschdicke F min.
Höhe
Rohr-/Kabeldurchmesser min.
SCHPO 1,5-4 D20
Art.Nr.
1488411
Länge
53 mm
Breite
28 mm
Flanschdicke F max.
4 mm
Maß L
53 mm
Rohr-/Kabeldurchmesser max.
22 mm
Flanschdicke F min.
1,5 mm
Höhe
31 mm
Rohr-/Kabeldurchmesser min.
18 mm
SCHPO 1,5-4 D25
Art.Nr.
1488413
Rohr-/Kabeldurchmesser min.
22 mm
Breite
28 mm
Höhe
32 mm
Länge
59 mm
Flanschdicke F min.
1,5 mm
Rohr-/Kabeldurchmesser max.
30 mm
Maß L
59 mm
Flanschdicke F max.
4 mm
SCHPO 1,5-4 D32
Art.Nr.
1488415
Länge
63 mm
Maß L
63 mm
Breite
28 mm
Flanschdicke F max.
4 mm
Höhe
35 mm
Rohr-/Kabeldurchmesser max.
35 mm
Rohr-/Kabeldurchmesser min.
30 mm
Flanschdicke F min.
1,5 mm
SCHPO 4-10 D20
Art.Nr.
1488421
Breite
40 mm
Rohr-/Kabeldurchmesser min.
18 mm
Rohr-/Kabeldurchmesser max.
22 mm
Flanschdicke F min.
4 mm
Länge
62 mm
Höhe
35 mm
Flanschdicke F max.
10 mm
Maß L
62 mm
SCHPO 4-10 D25
Art.Nr.
1488423
Höhe
38 mm
Breite
40 mm
Maß L
67 mm
Länge
67 mm
Flanschdicke F max.
10 mm
Rohr-/Kabeldurchmesser min.
22 mm
Flanschdicke F min.
4 mm
Rohr-/Kabeldurchmesser max.
30 mm
SCHPO 4-10 D32
Art.Nr.
1488425
Länge
72 mm
Rohr-/Kabeldurchmesser min.
30 mm
Breite
40 mm
Flanschdicke F max.
10 mm
Höhe
40 mm
Rohr-/Kabeldurchmesser max.
35 mm
Maß L
72 mm
Flanschdicke F min.
4 mm
SCHPO 10-15 D20
Art.Nr.
1488431
Rohr-/Kabeldurchmesser max.
22 mm
Maß L
63 mm
Rohr-/Kabeldurchmesser min.
18 mm
Flanschdicke F max.
15 mm
Flanschdicke F min.
10 mm
Höhe
42 mm
Breite
40 mm
Länge
63 mm
SCHPO 10-15 D25
Art.Nr.
1488433
Flanschdicke F max.
15 mm
Länge
68 mm
Flanschdicke F min.
10 mm
Höhe
44 mm
Maß L
68 mm
Rohr-/Kabeldurchmesser min.
22 mm
Rohr-/Kabeldurchmesser max.
30 mm
Breite
40 mm
SCHPO 10-15 D32
Art.Nr.
1488435
Breite
40 mm
Flanschdicke F max.
15 mm
Maß L
72 mm
Rohr-/Kabeldurchmesser min.
30 mm
Flanschdicke F min.
10 mm
Länge
72 mm
Höhe
46 mm
Rohr-/Kabeldurchmesser max.
35 mm
SCHPO 15-20 D20
Art.Nr.
1488441
Höhe
42 mm
Länge
63 mm
Rohr-/Kabeldurchmesser max.
22 mm
Maß L
63 mm
Flanschdicke F max.
20 mm
Rohr-/Kabeldurchmesser min.
18 mm
Breite
40 mm
Flanschdicke F min.
15 mm
SCHPO 15-20 D25
Art.Nr.
1488443
Rohr-/Kabeldurchmesser min.
22 mm
Breite
40 mm
Höhe
44 mm
Rohr-/Kabeldurchmesser max.
30 mm
Maß L
68 mm
Länge
68 mm
Flanschdicke F min.
15 mm
Flanschdicke F max.
20 mm
SCHPO 15-20 D32
Art.Nr.
1488445
Breite
40 mm
Maß L
72 mm
Höhe
46 mm
Flanschdicke F max.
20 mm
Rohr-/Kabeldurchmesser max.
35 mm
Länge
72 mm
Rohr-/Kabeldurchmesser min.
30 mm
Flanschdicke F min.
15 mm
