Trägerklammer, mit Kabelbinderaufnahme

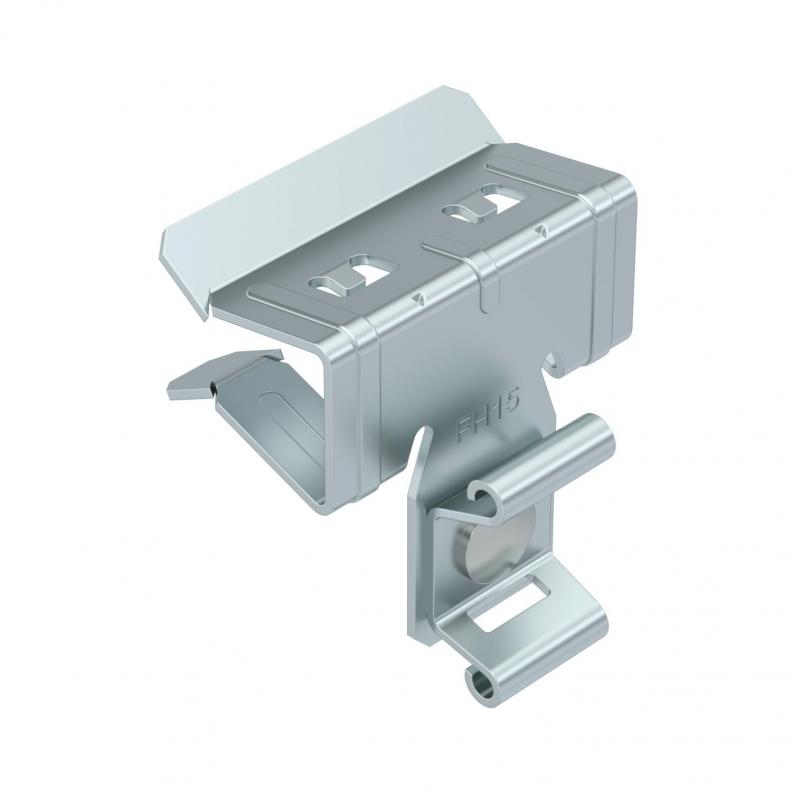

Trägerklammer, mit Kabelbinderaufnahme
Art.Nr. 1488307 | EAN 4012197392055
Art.Nr. / Typ
Breite
Flanschdicke F max.
Länge
Flanschdicke F min.
Höhe
Maß L
kl. VKE: 50 Stück
50Stück
Beschreibung
Trägerklammer für Kabelbinder zum Montieren von Kabeln und Rohren. Befestigung an Stahträgern durch Aufschlagen. Kabelbinder nicht im Lieferumfang enthalten.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Rohr/Kabel |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,22 kN |
| Dimension | 10-15mm |
| Flanschdicke F max. | 15 mm |
| Flanschdicke F min. | 10 mm |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

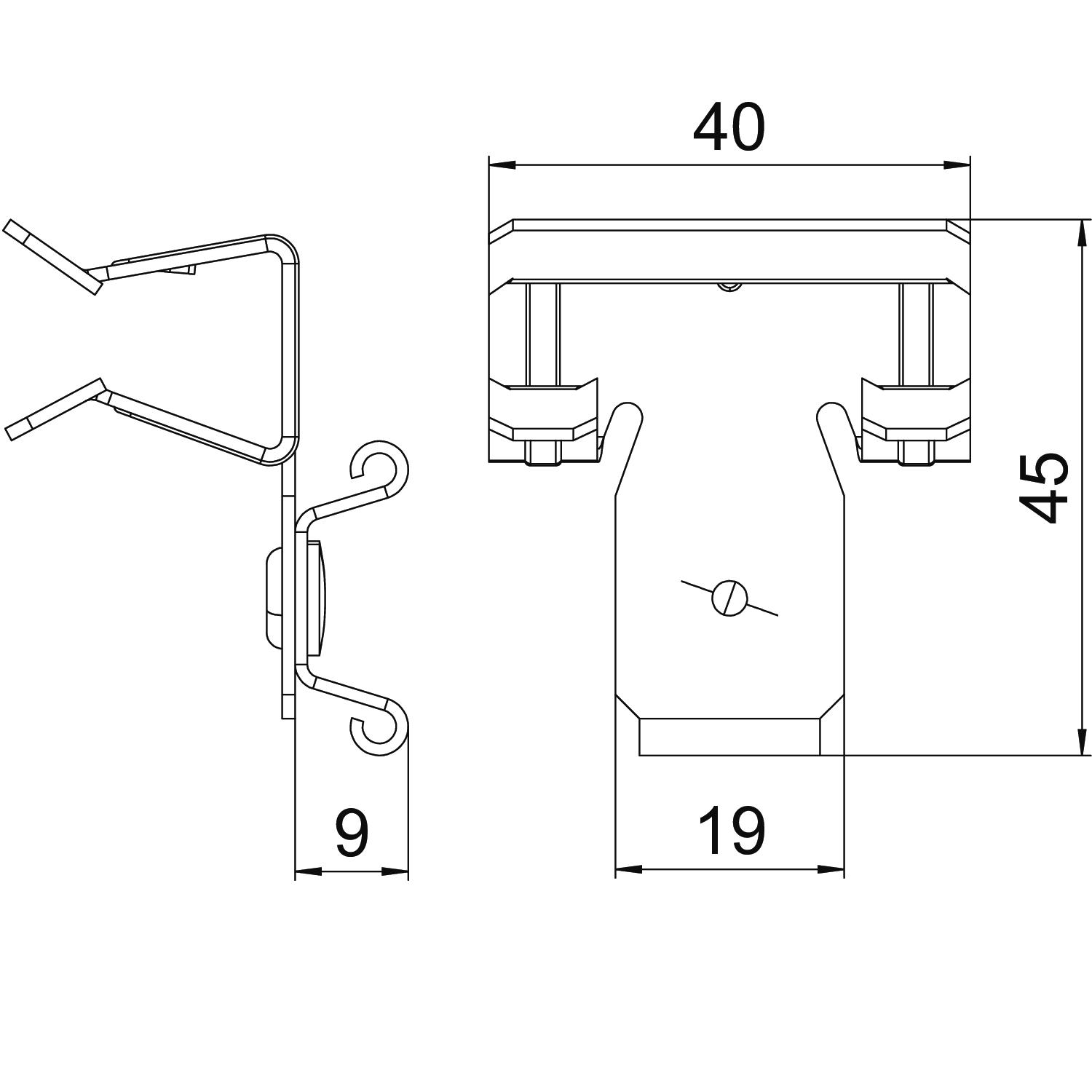

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 33 mm |
| Länge | 45 mm |
| Maß L | 45 mm |
| Maß W | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Breite
Flanschdicke F max.
Länge
Flanschdicke F min.
Höhe
Maß L
Art.Nr.
SCCT 1,5-4
28 mm
4 mm
33 mm
1,5 mm
24 mm
33 mm
1488301
SCCT 4-10
40 mm
10 mm
38 mm
4 mm
32 mm
38 mm
1488303
SCCT 10-15
40 mm
15 mm
45 mm
10 mm
33 mm
45 mm
1488307
SCCT 15-20
40 mm
20 mm
44 mm
15 mm
33 mm
44 mm
1488311
Breite
Flanschdicke F max.
Länge
Flanschdicke F min.
Höhe
Maß L
SCCT 1,5-4
Art.Nr.
1488301
Breite
28 mm
Flanschdicke F max.
4 mm
Länge
33 mm
Flanschdicke F min.
1,5 mm
Höhe
24 mm
Maß L
33 mm
SCCT 4-10
Art.Nr.
1488303
Flanschdicke F min.
4 mm
Flanschdicke F max.
10 mm
Breite
40 mm
Maß L
38 mm
Höhe
32 mm
Länge
38 mm
SCCT 10-15
Art.Nr.
1488307
Höhe
33 mm
Länge
45 mm
Flanschdicke F min.
10 mm
Maß L
45 mm
Flanschdicke F max.
15 mm
Breite
40 mm
SCCT 15-20
Art.Nr.
1488311
Flanschdicke F min.
15 mm
Höhe
33 mm
Maß L
44 mm
Länge
44 mm
Breite
40 mm
Flanschdicke F max.
20 mm
