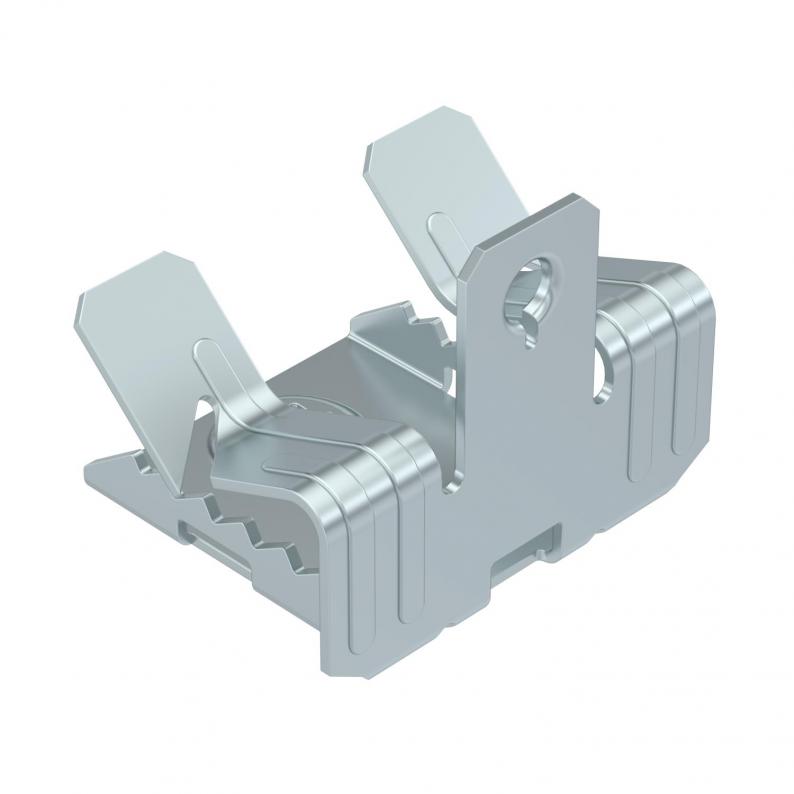

Trägerklammer, mit Innengewinde
Trägerklammer, mit Innengewinde
Art.Nr. 1488283 | EAN 4012197389390
Art.Nr. / Typ
Flanschdicke F min.
Flanschdicke F max.
Maß L
Länge
Breite
45 mm
Höhe
36 mm
kl. VKE: 100 Stück
100Stück
Beschreibung
Trägerklammer mit Innengewinde M6 für individuelle Montagelösungen. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,45 kN |
| Dimension | 7-13mm |
| Flanschdicke F max. | 13 mm |
| Flanschdicke F min. | 7 mm |
| Gewinde metrisch | 6 |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

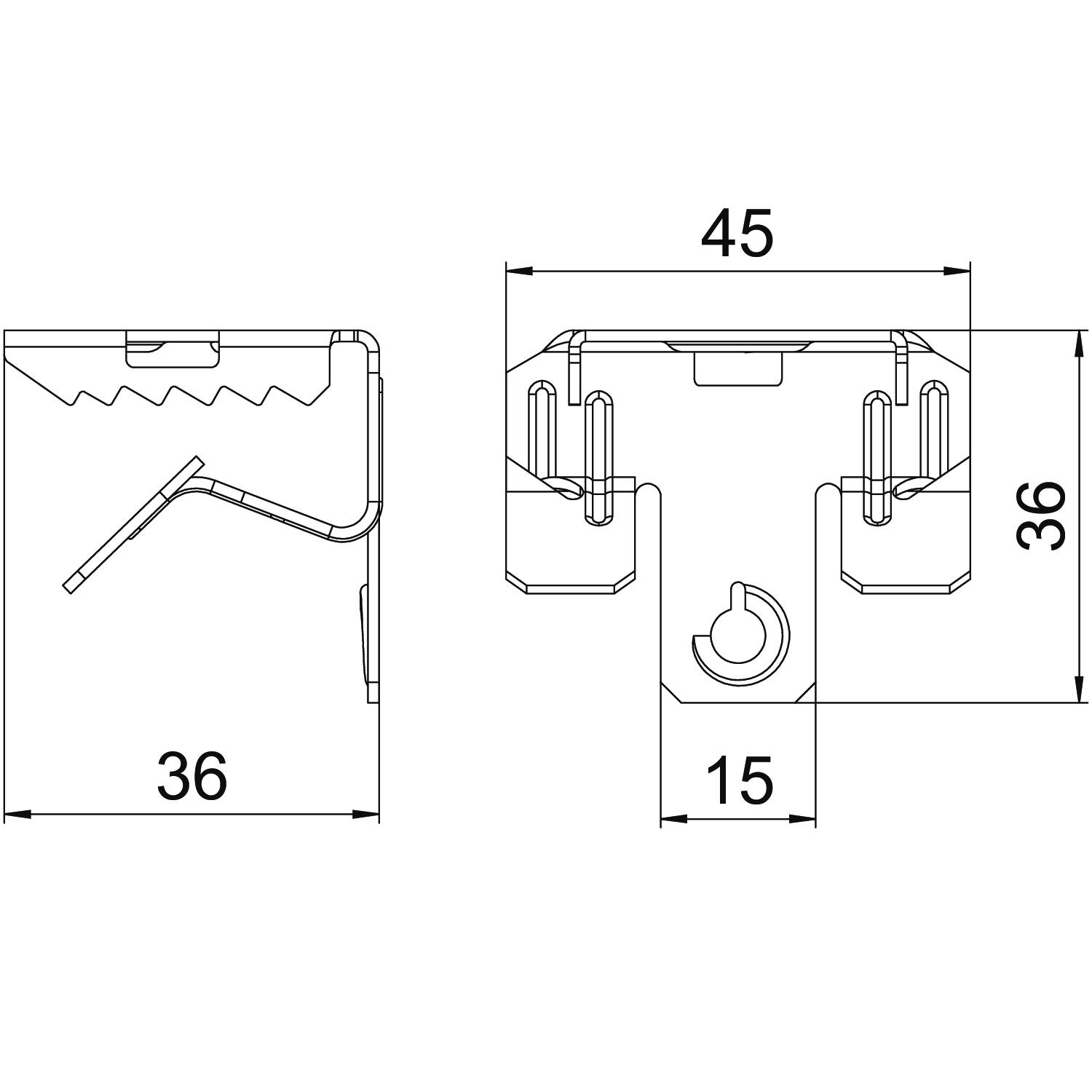

Abmessungen
| Breite | 45 mm |
|---|---|
| Höhe | 36 mm |
| Länge | 36 mm |
| Maß L | 36 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Flanschdicke F min.
Flanschdicke F max.
Breite
Höhe
Maß L
Länge
Art.Nr.
SCUIT 3-7 M6
3 mm
7 mm
45 mm
36 mm
33 mm
33 mm
1488281
SCUIT 7-13 M6
7 mm
13 mm
45 mm
36 mm
36 mm
36 mm
1488283
SCUIT 14-20 M6
14 mm
20 mm
45 mm
36 mm
43 mm
43 mm
1488285
Flanschdicke F min.
Flanschdicke F max.
Maß L
Länge
SCUIT 3-7 M6
Art.Nr.
1488281
Flanschdicke F min.
3 mm
Flanschdicke F max.
7 mm
Breite
45 mm
Höhe
36 mm
Maß L
33 mm
Länge
33 mm
SCUIT 7-13 M6
Art.Nr.
1488283
Länge
36 mm
Breite
45 mm
Flanschdicke F min.
7 mm
Maß L
36 mm
Höhe
36 mm
Flanschdicke F max.
13 mm
SCUIT 14-20 M6
Art.Nr.
1488285
Länge
43 mm
Höhe
36 mm
Breite
45 mm
Maß L
43 mm
Flanschdicke F min.
14 mm
Flanschdicke F max.
20 mm
