Trägerklammer, mit Gewindebolzen seitlich
Trägerklammer, mit Gewindebolzen seitlich
Art.Nr. 1488273 | EAN 4012197392284
Art.Nr. / Typ
Maß L
Höhe
Flanschdicke F max.
Flanschdicke F min.
Länge
35 mm
Breite
40 mm
kl. VKE: 100 Stück
100Stück
Beschreibung

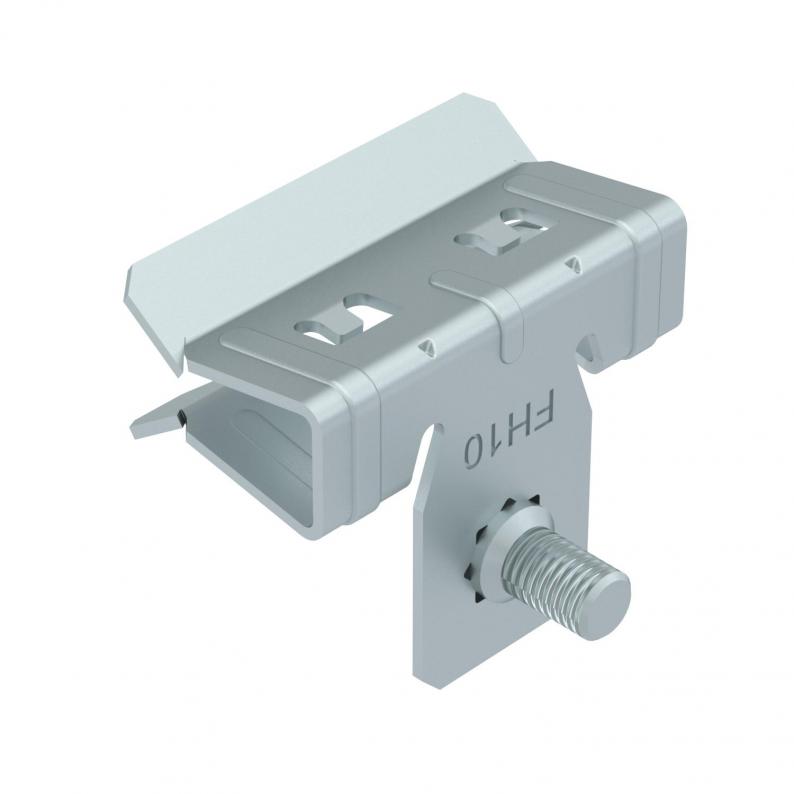

Trägerklammer mit Gewindebolzen M6 seitlich für individuelle Montagelösungen. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast | 0,45 kN |
| Dimension | 4-10mm |
| Flanschdicke F max. | 10 mm |
| Flanschdicke F min. | 4 mm |
| Gewinde metrisch | 6 |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

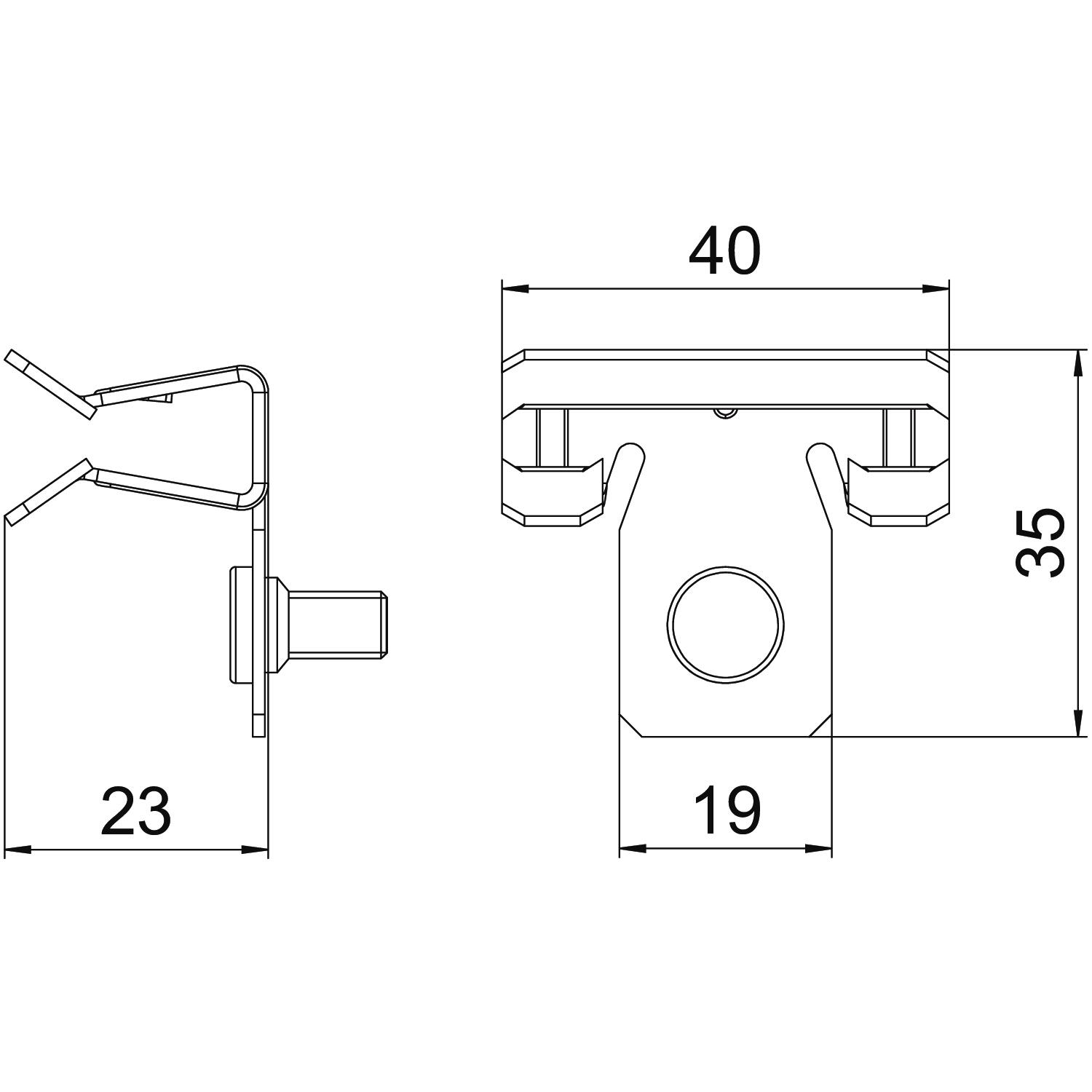

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 23 mm |
| Länge | 35 mm |
| Maß L | 35 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
Ausführungen
Typ
Maß L
Höhe
Flanschdicke F max.
Länge
Flanschdicke F min.
Breite
Art.Nr.
SCVTB 1,5-4 M6
35 mm
23 mm
4 mm
35 mm
1,5 mm
40 mm
1488271
SCVTB 4-10 M6
35 mm
23 mm
10 mm
35 mm
4 mm
40 mm
1488273
SCVTB 10-15 M6
41 mm
42 mm
15 mm
35 mm
10 mm
40 mm
1488275
SCVTB 15-20 M6
41 mm
42 mm
20 mm
35 mm
15 mm
40 mm
1488277
Maß L
Höhe
Flanschdicke F max.
Flanschdicke F min.
SCVTB 1,5-4 M6
Art.Nr.
1488271
Maß L
35 mm
Höhe
23 mm
Flanschdicke F max.
4 mm
Länge
35 mm
Flanschdicke F min.
1,5 mm
Breite
40 mm
SCVTB 4-10 M6
Art.Nr.
1488273
Breite
40 mm
Maß L
35 mm
Flanschdicke F min.
4 mm
Länge
35 mm
Flanschdicke F max.
10 mm
Höhe
23 mm
SCVTB 10-15 M6
Art.Nr.
1488275
Länge
35 mm
Breite
40 mm
Flanschdicke F max.
15 mm
Flanschdicke F min.
10 mm
Höhe
42 mm
Maß L
41 mm
SCVTB 15-20 M6
Art.Nr.
1488277
Länge
35 mm
Höhe
42 mm
Maß L
41 mm
Breite
40 mm
Flanschdicke F min.
15 mm
Flanschdicke F max.
20 mm
