Trägerklammer, mit Befestigungsloch

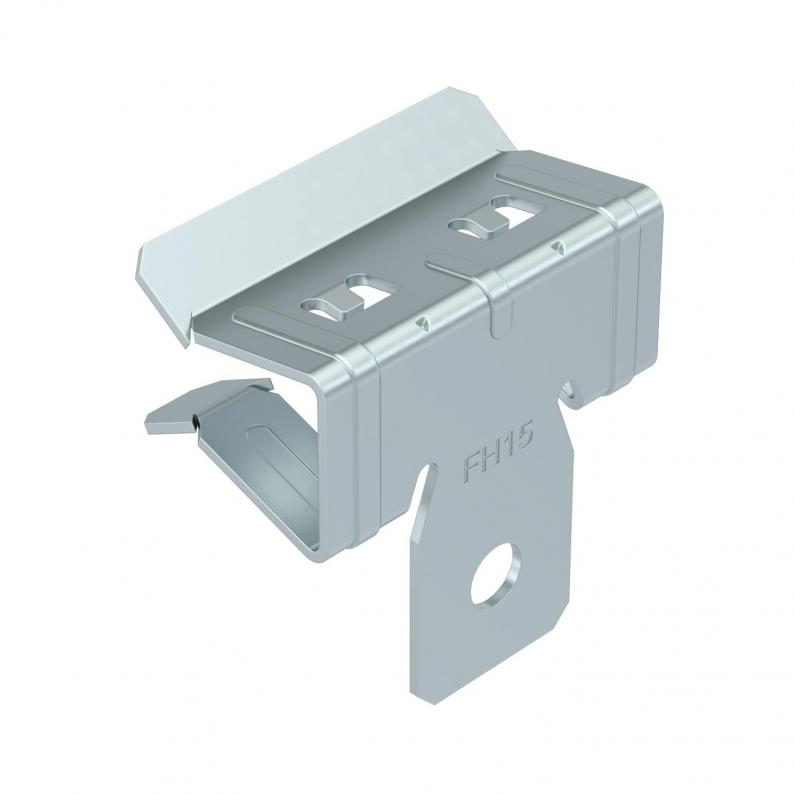

Trägerklammer, mit Befestigungsloch
Art.Nr. 1488265 | EAN 4012197368760
Art.Nr. / Typ
Höhe
Flanschdicke F min.
Maß L
Länge
Flanschdicke F max.
Breite
kl. VKE: 100 Stück
100Stück
Beschreibung
Trägerklammer mit Bohrung für individuelle Montagelösungen, z. B. für die Aufnahme von S-Haken oder Ketten. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Loch |
|---|---|
| Befestigungsart | klemmen |
| Befestigungsloch | 6,5 mm |
| Bruchlast | 0,95 kN |
| Dimension | 10-15mm |
| Flanschdicke F max. | 15 mm |
| Flanschdicke F min. | 10 mm |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |

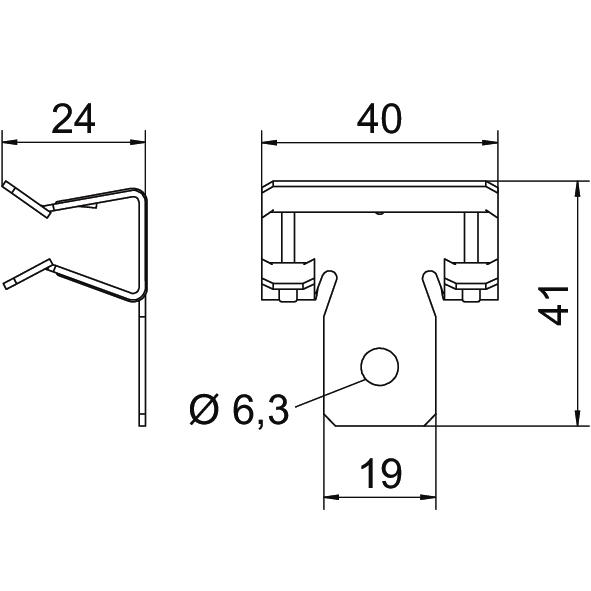

Abmessungen
| Breite | 40 mm |
|---|---|
| Höhe | 24 mm |
| Länge | 41 mm |
| Maß L | 41 mm |
| Maß W | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Höhe
Flanschdicke F min.
Maß L
Länge
Flanschdicke F max.
Breite
Art.Nr.
SCVH 1,5-4
15 mm
1,5 mm
27 mm
27 mm
4 mm
28 mm
1488261
SCVH 4-10
23 mm
4 mm
35 mm
35 mm
10 mm
40 mm
1488263
SCVH 10-15
24 mm
10 mm
41 mm
41 mm
15 mm
40 mm
1488265
SCVH 15-20
24 mm
15 mm
41 mm
41 mm
20 mm
40 mm
1488267
Höhe
Flanschdicke F min.
Maß L
Länge
Flanschdicke F max.
Breite
SCVH 1,5-4
Art.Nr.
1488261
Höhe
15 mm
Flanschdicke F min.
1,5 mm
Maß L
27 mm
Länge
27 mm
Flanschdicke F max.
4 mm
Breite
28 mm
SCVH 4-10
Art.Nr.
1488263
Breite
40 mm
Höhe
23 mm
Flanschdicke F min.
4 mm
Flanschdicke F max.
10 mm
Maß L
35 mm
Länge
35 mm
SCVH 10-15
Art.Nr.
1488265
Flanschdicke F max.
15 mm
Höhe
24 mm
Länge
41 mm
Maß L
41 mm
Breite
40 mm
Flanschdicke F min.
10 mm
SCVH 15-20
Art.Nr.
1488267
Maß L
41 mm
Höhe
24 mm
Breite
40 mm
Länge
41 mm
Flanschdicke F min.
15 mm
Flanschdicke F max.
20 mm
