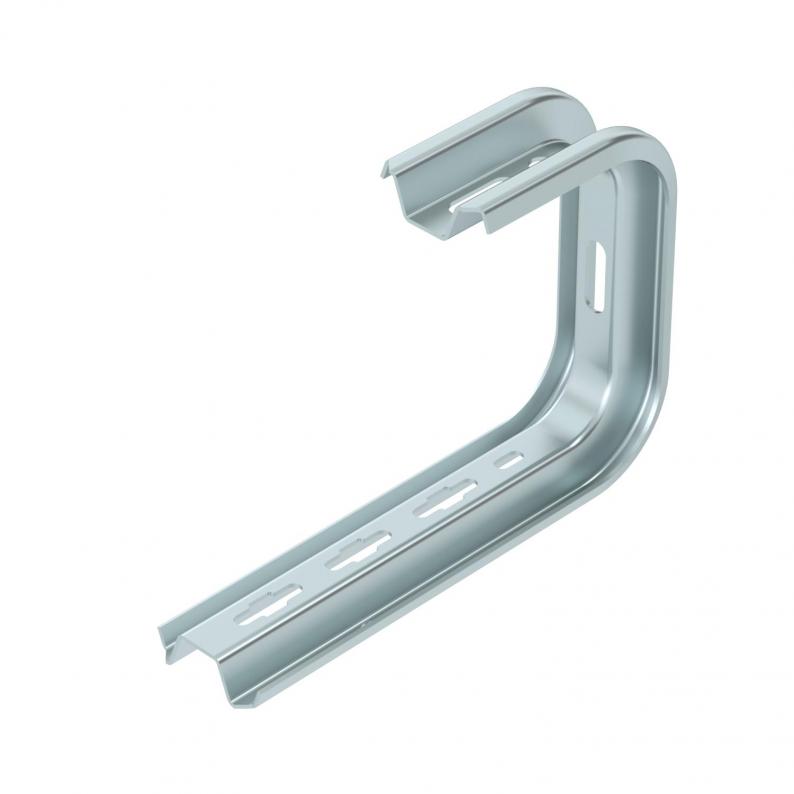

TP-Wand- und Deckenbügel FS
Typ TPD 245 FS
|Art.Nr. 6363814
|EAN 4012196198672
Art.Nr. / Typ
Breite
Höhe
für Breite max.
F in kN Wand
F in kN Decke
Farbe
zink
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
TP-Wand- und Deckenbügel für die universelle Bauwerksbefestigung.
Wichtig! Wird der Bügel direkt an der Wand oder Decke befestigt, ist aus Stabilitätsgründen immer das Distanzstück Typ DS 4 einzusetzen.
Technische Daten

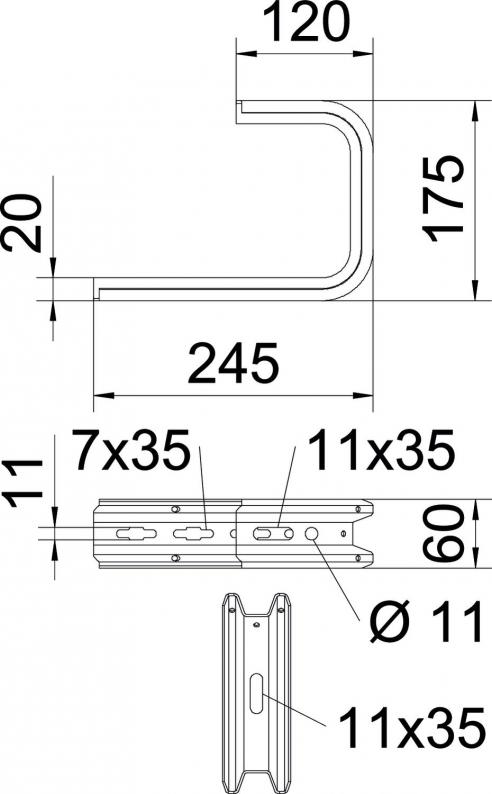

Abmessungen
| Länge | 245 mm |
|---|---|
| Breite | 245 mm |
| Höhe | 60 mm |
| Maß B | 245 mm |
| Maß H | 175 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| für Breite min. | 200 |
| für Breite max. | 200 mm |
| Verstellbar | nein |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Ausführung | Abhängebügel (C-Bügel) |
| F in kN Wand | 0,87 kN |
| F in kN Decke | 0,8 kN |
| Dimension | B245mm |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,5397 kg CO2e / 1 Stück |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Höhe
für Breite max.
F in kN Wand
F in kN Decke
Farbe
Art.Nr.
TPD 145 FS
145
60
100
1,4
1,3
zink
6363806
TPD 245 FS
245
60
200
0,87
0,8
zink
6363814
TPD 345 FS
345
60
300
0,55
0,5
zink
6363822
Breite
für Breite max.
F in kN Wand
F in kN Decke
TPD 145 FS
Art.Nr.
6363806
Breite
145
Höhe
60
für Breite max.
100
F in kN Wand
1,4
F in kN Decke
1,3
Farbe
zink
TPD 245 FS
Art.Nr.
6363814
Breite
245
Höhe
60
für Breite max.
200
F in kN Wand
0,87
F in kN Decke
0,8
Farbe
zink
TPD 345 FS
Art.Nr.
6363822
Breite
345
Höhe
60
für Breite max.
300
F in kN Wand
0,55
F in kN Decke
0,5
Farbe
zink
