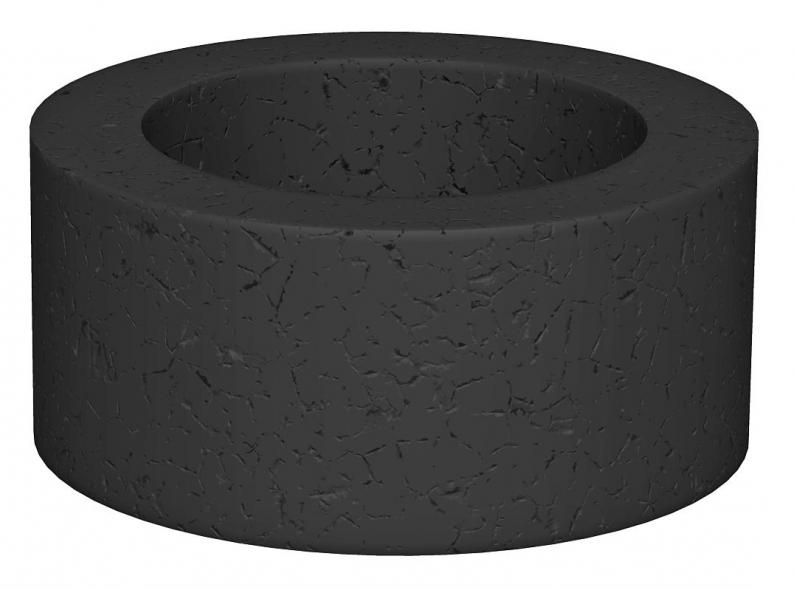

Reduzier-Dichteinsatz, metrisch
Art.Nr. 2029566 | EAN 4012195360605
Art.Nr. / Typ
Geeignet für Gewindemaß metrisch
Maß D1
Maß D2
kl. VKE: 50 Stück
50Stück
Beschreibung
Reduziert den Dichtbereich D der Kabelverschraubung V-TEC VM und V-TEC VM L
Technische Daten
Technische Daten
| Außendurchmesser | 16 mm |
|---|---|
| Ausführung | sonstige |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,009 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 9 mm |
| Dichtbereich D min. | 4 mm |
| Dimension | M20 |
| Farbe | schwarz |
| Geeignet für Gewindemaß metrisch | 20 |
| Halogenfrei | nein |
| Innendurchmesser | 9 mm |
| Schutzart | IP68 |
| Stärke | 9,3 mm |
| Werkstoff | Kautschuk-Mischung |

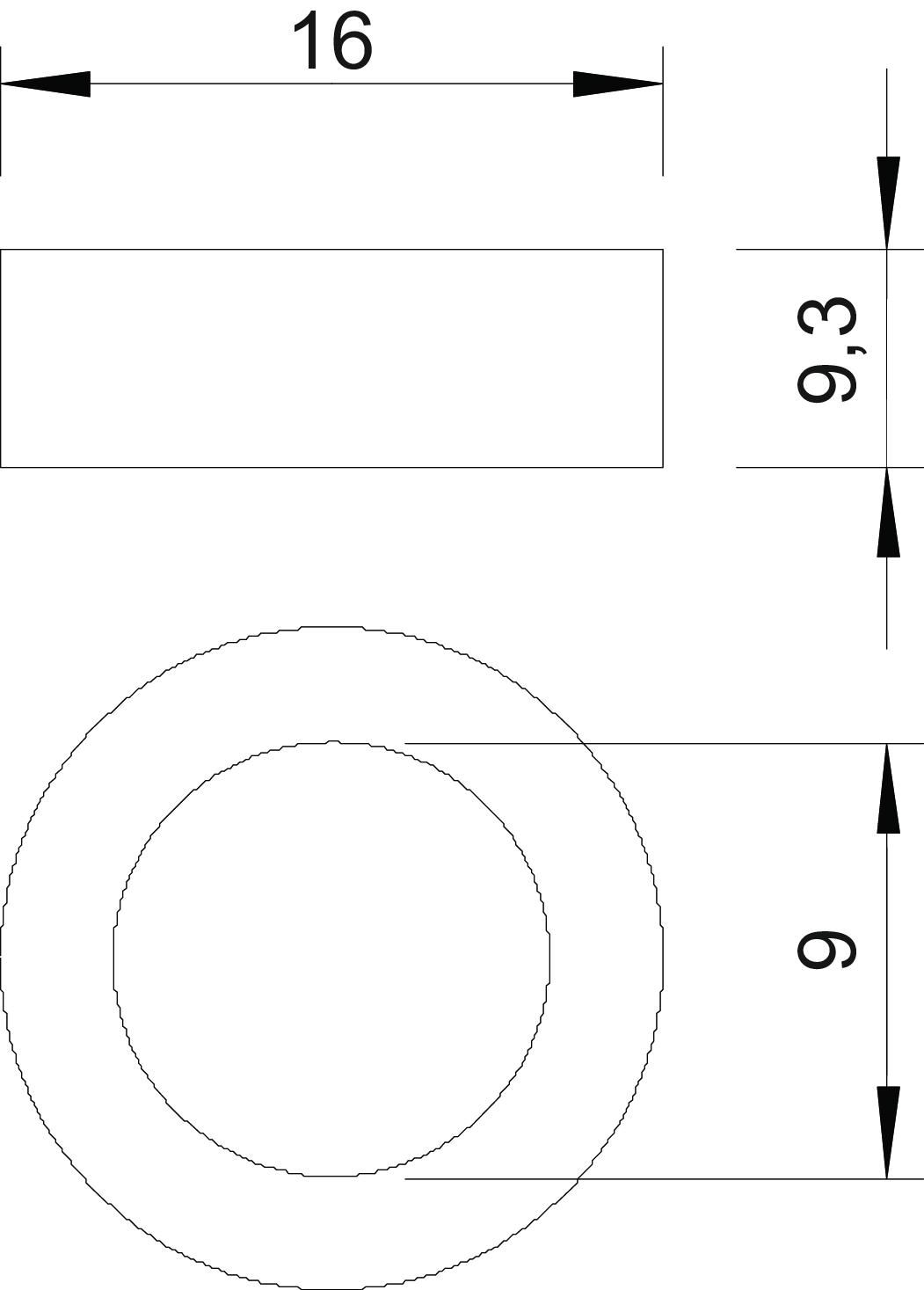

Abmessungen
| Maß D1 | 9 mm |
|---|---|
| Maß D2 | 16 mm |
| Maß H | 9,3 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (6)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Geeignet für Gewindemaß metrisch
Maß D1
Maß D2
Art.Nr.
107CR VM 12
12
5 mm
8,9 mm
2029560
107CR VM 16
16
7 mm
12,7 mm
2029563
107CR VM 20
20
9 mm
16 mm
2029566
107CR VM 25
25
13 mm
20,7 mm
2029569
107CR VM 32
32
16 mm
25,7 mm
2029572
107CR VM 40
40
23 mm
33,7 mm
2029575
107CR VM 50
50
29 mm
41,7 mm
2029578
107CR VM 63
63
40 mm
54,8 mm
2029581
Geeignet für Gewindemaß metrisch
Maß D1
Maß D2
107CR VM 12
Art.Nr.
2029560
Geeignet für Gewindemaß metrisch
12
Maß D1
5 mm
Maß D2
8,9 mm
107CR VM 16
Art.Nr.
2029563
Maß D1
7 mm
Geeignet für Gewindemaß metrisch
16
Maß D2
12,7 mm
107CR VM 20
Art.Nr.
2029566
Geeignet für Gewindemaß metrisch
20
Maß D2
16 mm
Maß D1
9 mm
107CR VM 25
Art.Nr.
2029569
Geeignet für Gewindemaß metrisch
25
Maß D2
20,7 mm
Maß D1
13 mm
107CR VM 32
Art.Nr.
2029572
Maß D1
16 mm
Geeignet für Gewindemaß metrisch
32
Maß D2
25,7 mm
107CR VM 40
Art.Nr.
2029575
Geeignet für Gewindemaß metrisch
40
Maß D1
23 mm
Maß D2
33,7 mm
107CR VM 50
Art.Nr.
2029578
Maß D1
29 mm
Geeignet für Gewindemaß metrisch
50
Maß D2
41,7 mm
107CR VM 63
Art.Nr.
2029581
Maß D2
54,8 mm
Geeignet für Gewindemaß metrisch
63
Maß D1
40 mm
