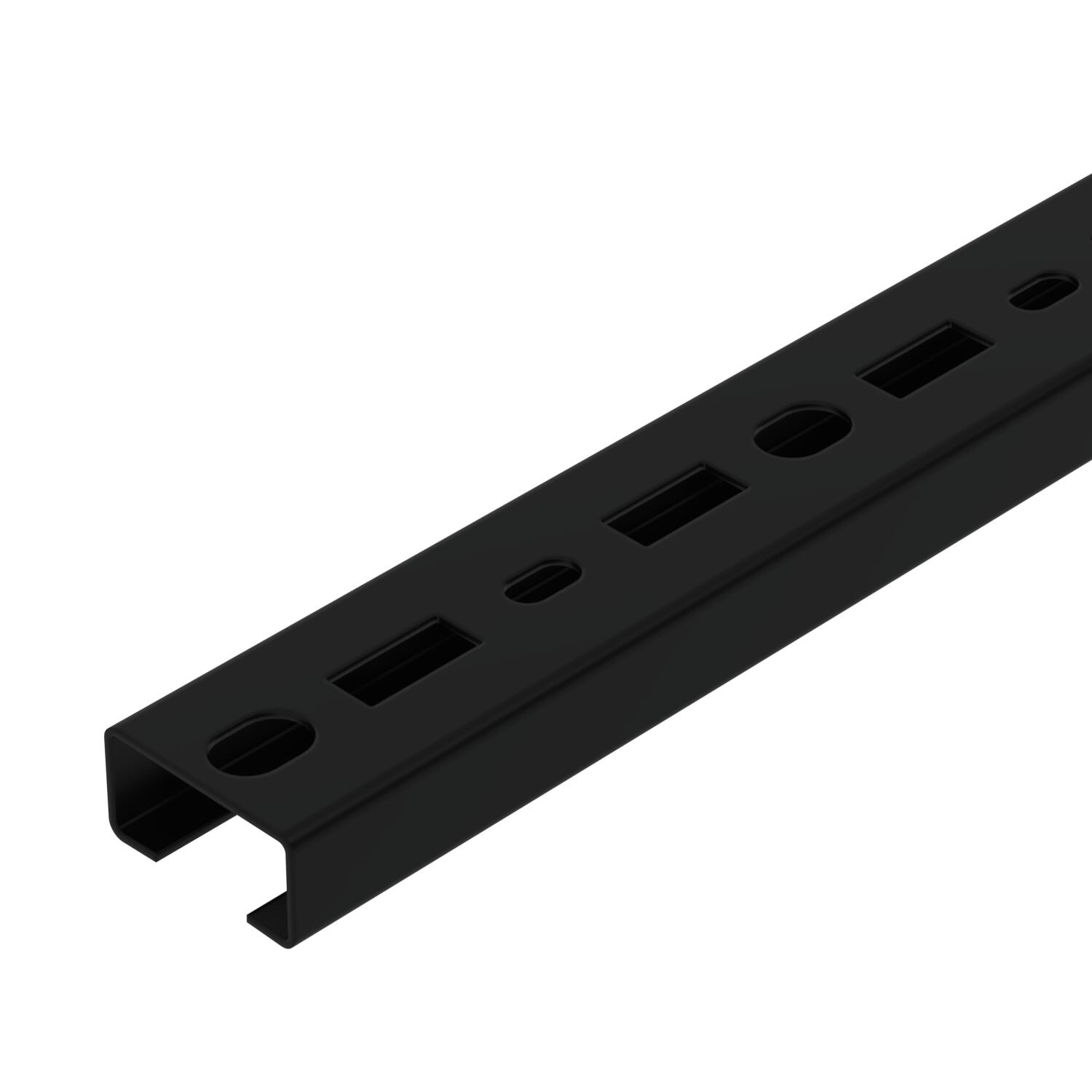

Profilschiene, Schlitz 17 mm, gelocht, schwarz
Profilschiene, Schlitz 17 mm, gelocht, schwarz
Art.Nr. 1104307 | EAN 4012197442156
Art.Nr. / Typ
Länge
Oberfläche
Materialstärke
1,25 mm
Werkstoff
Stahl
Höhe
18 mm
Breite
35 mm
Farbe
tiefschwarz; RAL 9005
kl. VKE: 10 Stück
10Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| Dimension | 500x35x18 |
| Farbe | tiefschwarz; RAL 9005 |
| Funktionserhalt | ja |
| Materialstärke | 1,25 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | PES135 - Polyester |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert ly | 0,41 cm |
| Statischer Wert lz | 1,81 cm |
| Statischer Wert Wy | 0,41 cm² |
| Statischer Wert Wz | 1,03 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 500 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
BS-H1-K-22 FT
1186216
kl. VKE: 100 Stück
100Stück
Art.Nr. 1186216
Bügelschelle 2056 H-Fuß, 1-fach, Kunststoffdruckwanne, FTTyp
BS-H1-K-22 FT
kl. VKE: 100 Stück
100Stück
Ausführungen
Typ
Länge
Materialstärke
Oberfläche
Werkstoff
Höhe
Breite
Farbe
Art.Nr.
CML3518P0150FS
150 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104241
CML3518P0200FS
200 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104268
CML3518P0300FS
300 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104284
CML3518P0400FS
400 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104292
CML3518P0400 SW
400 mm
1,25 mm
PES135 - Polyester
Stahl
18 mm
35 mm
tiefschwarz; RAL 9005
1104293
CML3518P0500FS
500 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104306
CML3518P0500 SW
500 mm
1,25 mm
PES135 - Polyester
Stahl
18 mm
35 mm
tiefschwarz; RAL 9005
1104307
CML3518P0600FS
600 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104310
CML3518P0700FS
700 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104315
CML3518P0800FS
800 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104320
CML3518P0900FS
900 mm
1,25 mm
bandverzinkt
Stahl
18 mm
35 mm
1104325
