Profilschiene CMS3518, Schlitz 17 mm, FT, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FT, gelocht
Art.Nr. 1104585 | EAN 4012196470976
Art.Nr. / Typ
Länge
Materialstärke
1,75 mm
Werkstoff
Stahl
Breite
35 mm
Oberfläche
tauchfeuerverzinkt
Höhe
18 mm
kl. VKE: 25 Stück
25Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,6833 kg CO₂e / 1 Stück |

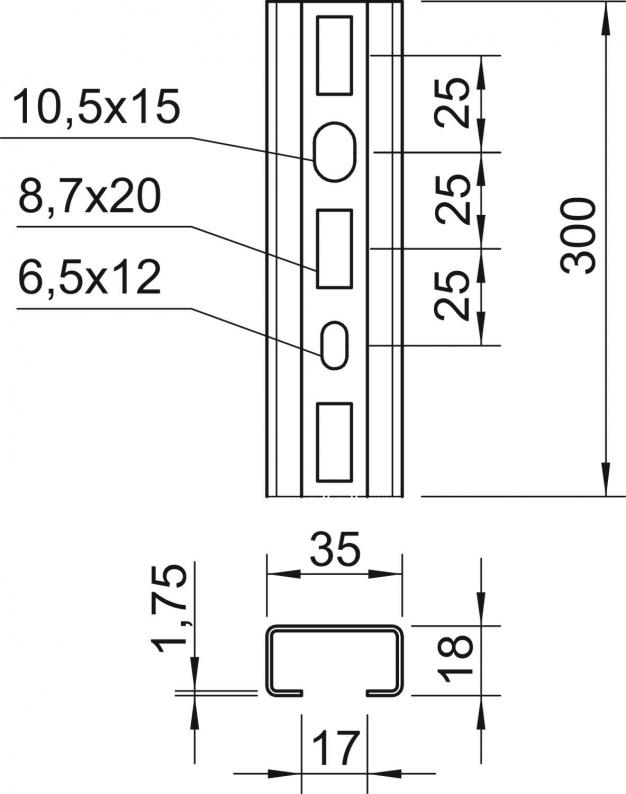

| Dimension | 300x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,75 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 0,88 cm² |
| Statischer Wert ly | 0,41 cm |
| Statischer Wert lz | 1,81 cm |
| Statischer Wert Wy | 0,41 cm² |
| Statischer Wert Wz | 1,03 cm² |
| Werkstoff | Stahl |
Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 300 mm |
| Maß L | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Materialstärke
Werkstoff
Länge
Breite
Oberfläche
Höhe
Art.Nr.
CMS3518P0150FT
1,75 mm
Stahl
150 mm
35 mm
tauchfeuerverzinkt
18 mm
1104581
CMS3518P0200FT
1,75 mm
Stahl
200 mm
35 mm
tauchfeuerverzinkt
18 mm
1104583
CMS3518P0300FT
1,75 mm
Stahl
300 mm
35 mm
tauchfeuerverzinkt
18 mm
1104585
CMS3518P0400FT
1,75 mm
Stahl
400 mm
35 mm
tauchfeuerverzinkt
18 mm
1104587
CMS3518P0500FT
1,75 mm
Stahl
500 mm
35 mm
tauchfeuerverzinkt
18 mm
1104589
CMS3518P0600FT
1,75 mm
Stahl
600 mm
35 mm
tauchfeuerverzinkt
18 mm
1104591
CMS3518P0700FT
1,75 mm
Stahl
700 mm
35 mm
tauchfeuerverzinkt
18 mm
1104593
CMS3518P0800FT
1,75 mm
Stahl
800 mm
35 mm
tauchfeuerverzinkt
18 mm
1104595
CMS3518P0900FT
1,75 mm
Stahl
900 mm
35 mm
tauchfeuerverzinkt
18 mm
1104597
