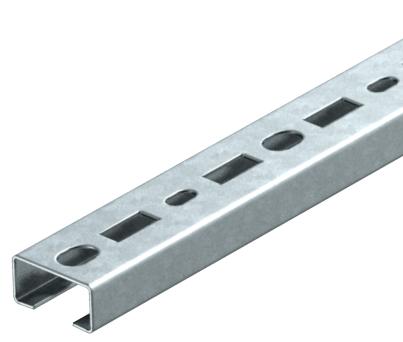

Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Art.Nr. 1104411 | EAN 4012195486190
Art.Nr. / Typ
Länge
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,4383 kg CO₂e / 1 Stück |
| Dimension | 600x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,75 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 1,17 cm² |
| Statischer Wert ly | 0,52 cm |
| Statischer Wert lz | 0,53 cm |
| Statischer Wert Wy | 2,33 cm² |
| Statischer Wert Wz | 1,33 cm² |
| Werkstoff | Stahl |

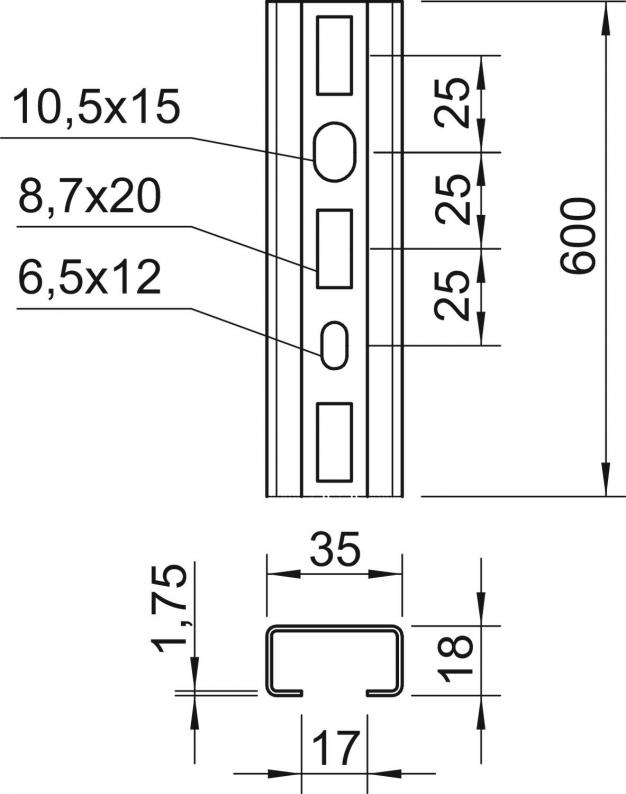

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 600 mm |
| Maß L | 600 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Artikelbilder (3)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Werkstoff
Breite
Höhe
Oberfläche
Materialstärke
Länge
Art.Nr.
CMS3518P0150FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
150 mm
1104349
CMS3518P0200FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
200 mm
1104357
CMS3518P0300FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
300 mm
1104373
CMS3518P0400FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
400 mm
1104391
CMS3518P0500FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
500 mm
1104403
CMS3518P0600FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
600 mm
1104411
CMS3518P0700FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
700 mm
1104422
CMS3518P0800FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
800 mm
1104427
CMS3518P0900FS
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
900 mm
1104435
Länge
CMS3518P0150FS
Art.Nr.
1104349
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
Länge
150 mm
CMS3518P0200FS
Art.Nr.
1104357
Oberfläche
bandverzinkt
Werkstoff
Stahl
Höhe
18 mm
Materialstärke
1,75 mm
Länge
200 mm
Breite
35 mm
CMS3518P0300FS
Art.Nr.
1104373
Oberfläche
bandverzinkt
Länge
300 mm
Höhe
18 mm
Materialstärke
1,75 mm
Werkstoff
Stahl
Breite
35 mm
CMS3518P0400FS
Art.Nr.
1104391
Werkstoff
Stahl
Materialstärke
1,75 mm
Oberfläche
bandverzinkt
Breite
35 mm
Länge
400 mm
Höhe
18 mm
CMS3518P0500FS
Art.Nr.
1104403
Länge
500 mm
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
Breite
35 mm
Werkstoff
Stahl
Höhe
18 mm
CMS3518P0600FS
Art.Nr.
1104411
Werkstoff
Stahl
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
Höhe
18 mm
Breite
35 mm
Länge
600 mm
CMS3518P0700FS
Art.Nr.
1104422
Breite
35 mm
Materialstärke
1,75 mm
Oberfläche
bandverzinkt
Länge
700 mm
Höhe
18 mm
Werkstoff
Stahl
CMS3518P0800FS
Art.Nr.
1104427
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Länge
800 mm
CMS3518P0900FS
Art.Nr.
1104435
Höhe
18 mm
Breite
35 mm
Werkstoff
Stahl
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
Länge
900 mm
