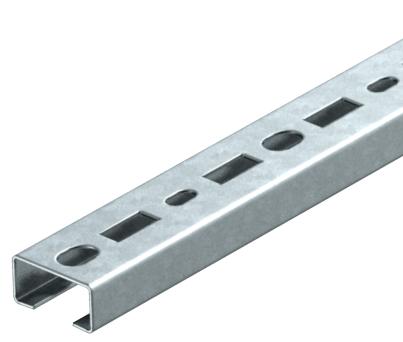

Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Art.Nr. 1104391 | EAN 4012195052814
Art.Nr. / Typ
Länge
Werkstoff
Stahl
Breite
35 mm
Höhe
18 mm
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,9724 kg CO₂e / 1 Stück |
| Dimension | 400x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,75 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 1,17 cm² |
| Statischer Wert ly | 0,52 cm |
| Statischer Wert lz | 0,53 cm |
| Statischer Wert Wy | 2,33 cm² |
| Statischer Wert Wz | 1,33 cm² |
| Werkstoff | Stahl |

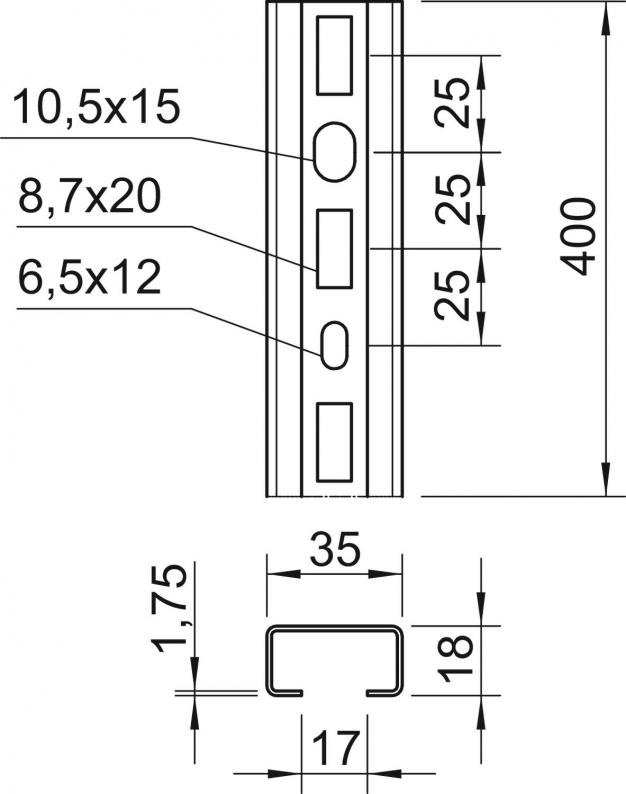

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 400 mm |
| Maß L | 400 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Artikelbilder (3)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Werkstoff
Breite
Höhe
Oberfläche
Materialstärke
Art.Nr.
CMS3518P0150FS
150 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104349
CMS3518P0200FS
200 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104357
CMS3518P0300FS
300 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104373
CMS3518P0400FS
400 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104391
CMS3518P0500FS
500 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104403
CMS3518P0600FS
600 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104411
CMS3518P0700FS
700 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104422
CMS3518P0800FS
800 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104427
CMS3518P0900FS
900 mm
Stahl
35 mm
18 mm
bandverzinkt
1,75 mm
1104435
