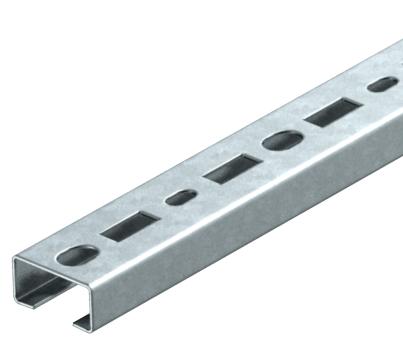

Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Profilschiene CMS3518, Schlitz 17 mm, FS, gelocht
Art.Nr. 1104373 | EAN 4012195038597
Art.Nr. / Typ
Länge
Breite
35 mm
Höhe
18 mm
Oberfläche
bandverzinkt
Materialstärke
1,75 mm
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung
Mittlere C-Profilschiene zur Kabelverlegung, in Verbindung mit Bügelschellen mit Hammerkopf-Fuß. Auch verwendbar als Abhängekonstruktion für Kabeltragsysteme.
Technische Daten
Technische Daten
| Abbrechbar | nein |
|---|---|
| Art der Lochung | Rücken gelocht |
| Ausführung | Einfachprofil |
| Bohrlochabstand mittig | 25 mm |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,7357 kg CO₂e / 1 Stück |
| Dimension | 300x35x18 |
| Funktionserhalt | ja |
| Materialstärke | 1,75 mm |
| Mit Lochung | ja |
| Mit Zahnung | nein |
| Oberfläche | bandverzinkt |
| Profilform | C-Profil |
| Rostfreier Stahl, gebeizt | nein |
| Schlitzweite | 17 mm |
| Statischer Wert A | 1,17 cm² |
| Statischer Wert ly | 0,52 cm |
| Statischer Wert lz | 0,53 cm |
| Statischer Wert Wy | 2,33 cm² |
| Statischer Wert Wz | 1,33 cm² |
| Werkstoff | Stahl |

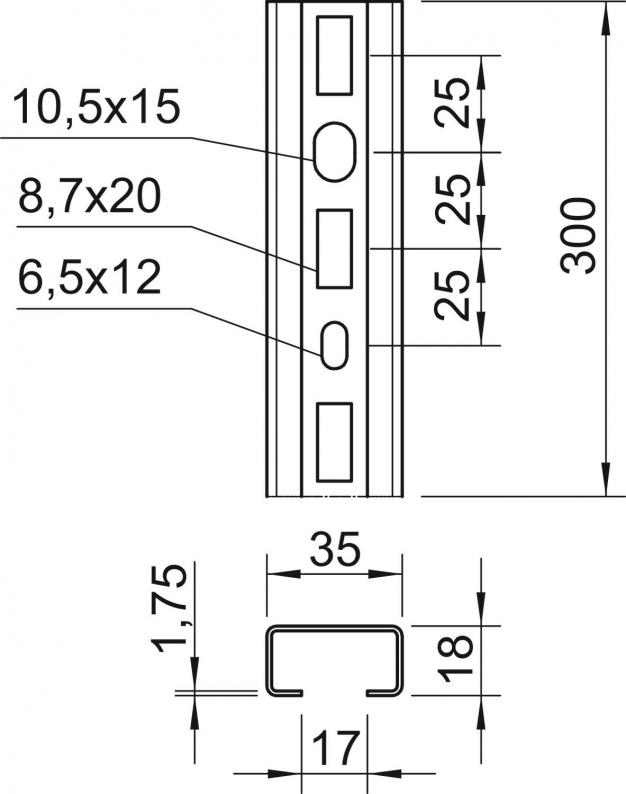

Abmessungen
| Breite | 35 mm |
|---|---|
| Höhe | 18 mm |
| Länge | 300 mm |
| Maß L | 300 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Artikelbilder (3)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Höhe
Oberfläche
Materialstärke
Länge
Werkstoff
Art.Nr.
CMS3518P0150FS
35 mm
18 mm
bandverzinkt
1,75 mm
150 mm
Stahl
1104349
CMS3518P0200FS
35 mm
18 mm
bandverzinkt
1,75 mm
200 mm
Stahl
1104357
CMS3518P0300FS
35 mm
18 mm
bandverzinkt
1,75 mm
300 mm
Stahl
1104373
CMS3518P0400FS
35 mm
18 mm
bandverzinkt
1,75 mm
400 mm
Stahl
1104391
CMS3518P0500FS
35 mm
18 mm
bandverzinkt
1,75 mm
500 mm
Stahl
1104403
CMS3518P0600FS
35 mm
18 mm
bandverzinkt
1,75 mm
600 mm
Stahl
1104411
CMS3518P0700FS
35 mm
18 mm
bandverzinkt
1,75 mm
700 mm
Stahl
1104422
CMS3518P0800FS
35 mm
18 mm
bandverzinkt
1,75 mm
800 mm
Stahl
1104427
CMS3518P0900FS
35 mm
18 mm
bandverzinkt
1,75 mm
900 mm
Stahl
1104435
