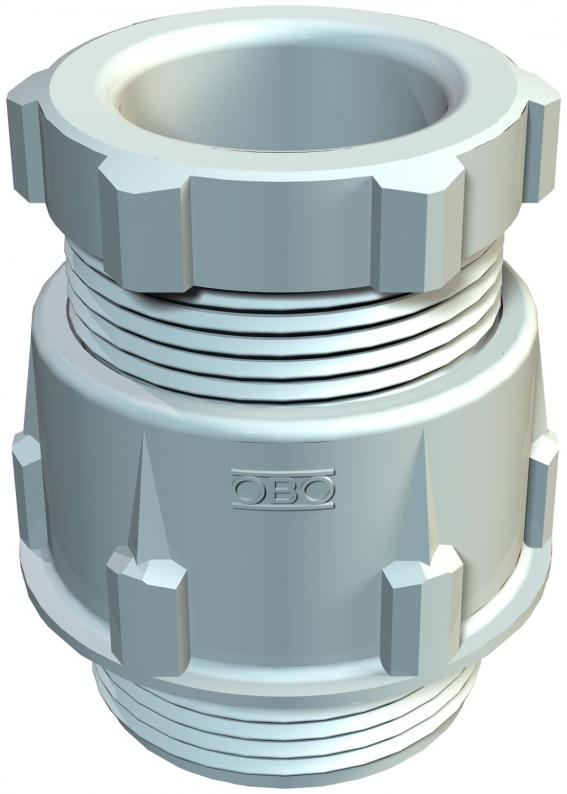

Konuskabelverschraubung, PG-Gewinde, lichtgrau
Konuskabelverschraubung, PG-Gewinde, lichtgrau
Art.Nr. 2036215 | EAN 4012195172635
Art.Nr. / Typ
Gewinde
kl. VKE: 50 Stück
50Stück
Beschreibung
Standard-Kabelverschraubung, Form A nach DIN 46320 mit einfachem Dichtring aus NR/SBR.
PG-Anschlussgewinde nach DIN 40430.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Hinweis: Kabelverschraubungen aus Polystyrol wegen der Gefahr der Spannungsrissbildung nur mäßig anziehen!
schlagfest
PG-Anschlussgewinde nach DIN 40430.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Hinweis: Kabelverschraubungen aus Polystyrol wegen der Gefahr der Spannungsrissbildung nur mäßig anziehen!
schlagfest
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0737 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 18 mm |
| Dichtbereich D min. | 14 mm |
| Dimension | PG21 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | Pg 21 |
| Gewindeart | PG |
| Gewindelänge | 11 mm |
| Gewindenenngröße | 21 |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite 1 | 33 mm |
| Schlüsselweite 2 | 30 mm |
| Schutzart | IP65 |
| Teilbare Verschraubung | nein |
| Werkstoff | Polystyrol |
| Zugentlastungsmöglichkeit | nein |
Abmessungen
| Breite | 37,5 mm |
|---|---|
| Höhe | 48 mm |
| Länge | 37,5 mm |
| Maß D1 | 18 mm |
| Maß D2 | 37,5 mm |
| Maß D3 | 21,2 mm |
| Maß D4 | 21 mm |
| Maß G | Pg21 mm |
| Maß L max. | 38 mm |
| Maß L1 | 10 mm |
| Maß L2 | 19 mm |
| Maß L3 | 7 mm |
| Maß L4 | 17 mm |
