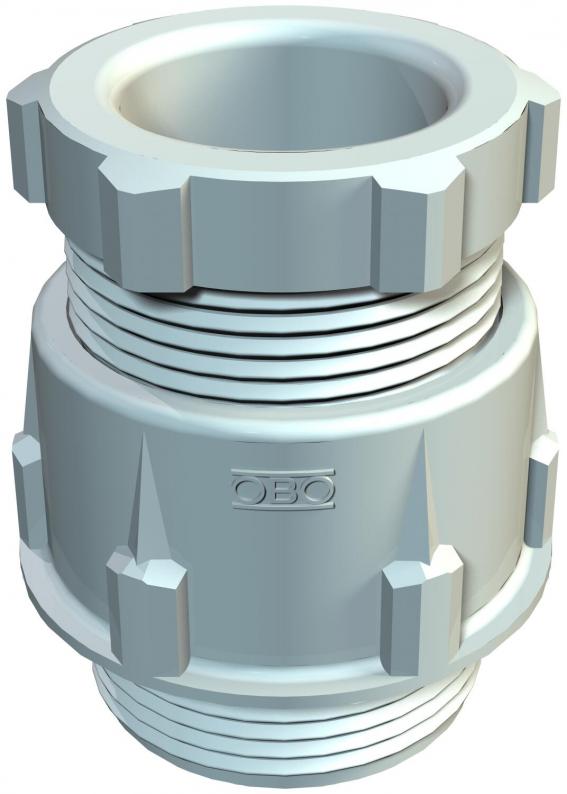

Konuskabelverschraubung, PG-Gewinde, lichtgrau
Art.Nr. 2036134 | EAN 4012195172390
Art.Nr. / Typ
Gewinde
kl. VKE: 50 Stück
50Stück
Beschreibung
Standard-Kabelverschraubung, Form A nach DIN 46320 mit einfachem Dichtring aus NR/SBR.
PG-Anschlussgewinde nach DIN 40430.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Hinweis: Kabelverschraubungen aus Polystyrol wegen der Gefahr der Spannungsrissbildung nur mäßig anziehen!
schlagfest
PG-Anschlussgewinde nach DIN 40430.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Hinweis: Kabelverschraubungen aus Polystyrol wegen der Gefahr der Spannungsrissbildung nur mäßig anziehen!
schlagfest
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0305 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 13 mm |
| Dichtbereich D min. | 9 mm |
| Dimension | PG13,5 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | Pg 13,5 |
| Gewindeart | PG |
| Gewindelänge | 9 mm |
| Gewindenenngröße | 13,5 |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite 1 | 24 mm |
| Schlüsselweite 2 | 21 mm |
| Schutzart | IP65 |
| Teilbare Verschraubung | nein |
| Werkstoff | Polystyrol |
| Zugentlastungsmöglichkeit | nein |

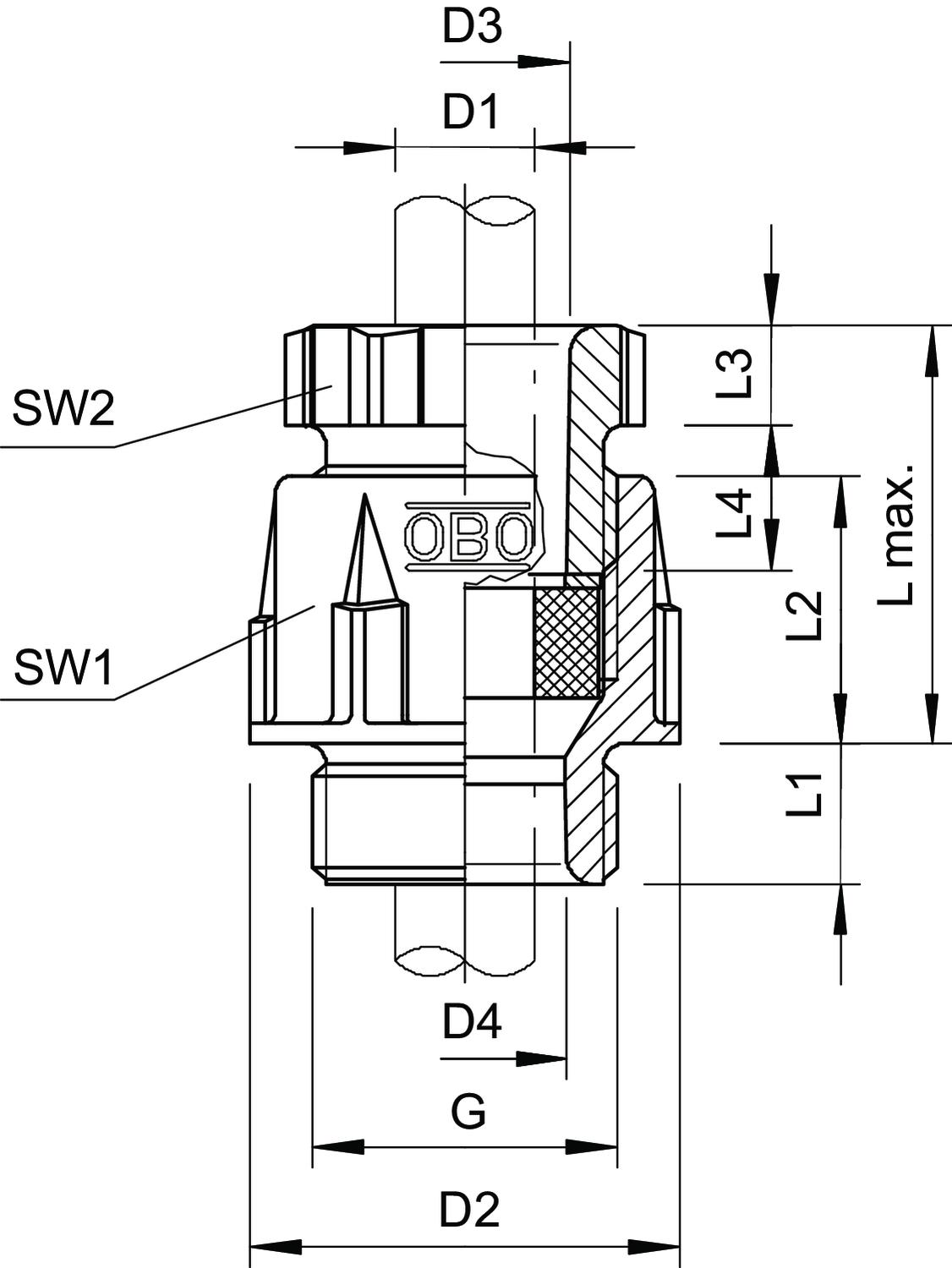

Abmessungen
| Breite | 27 mm |
|---|---|
| Höhe | 37 mm |
| Länge | 27 mm |
| Maß D1 | 13 mm |
| Maß D2 | 27 mm |
| Maß D3 | 13,4 mm |
| Maß D4 | 13,5 mm |
| Maß G | Pg13,5 mm |
| Maß L max. | 28 mm |
| Maß L1 | 9 mm |
| Maß L2 | 16 mm |
| Maß L3 | 5 mm |
| Maß L4 | 10,8 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Gewinde
Art.Nr.
106 PG7
Pg 7
2036061
106 PG9
Pg 9
2036096
106 PG11
Pg 11
2036118
106 PG13.5
Pg 13,5
2036134
106 PG16
Pg 16
2036169
106 PG21
Pg 21
2036215
106 PG29
Pg 29
2036290
106 PG36
Pg 36
2036363
106 PG42
Pg 42
2036428
106 PG48
Pg 48
2036487
