Konuskabelverschraubung, metrisches Gewinde, Einschnittring, vernickelt
Konuskabelverschraubung, metrisches Gewinde, Einschnittring, vernickelt
Art.Nr. 2083736 | EAN 4012195518051
Art.Nr. / Typ
Gewinde
kl. VKE: 5 Stück
5Stück
Beschreibung

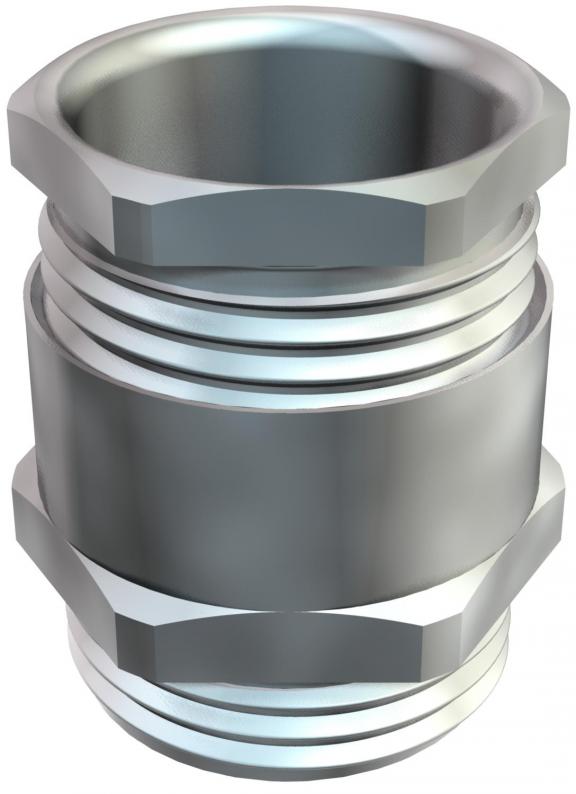

Kabelverschraubung mit Sechskant-Zwischenstutzen, Form C4 nach DIN 46320 mit metrischem Anschlussgewinde nach DIN EN 60423 bzw. ISO 68. Druckringe Stahl, galvanisch verzinkt und transparent passiviert. Dichtring aus NR/SBR.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Mit Einschnittring.
* Preise laut DEL-Notierung.
Schutzart: mit Anschlussgewinde-Dichtring IP65, ohne Anschlussgewinde-Dichtring IP54.
Mit Einschnittring.
* Preise laut DEL-Notierung.
Technische Daten
Technische Daten
| Art der Dichtung | ausschneidbarer Dichtring |
|---|---|
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,7943 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 47 mm |
| Dichtbereich D min. | 36 mm |
| Dimension | M63 |
| explosionsgeschützt | nein |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| Gewinde | M63 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 10 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | nein |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Oberfläche | vernickelt |
| Schlagfest | nein |
| Schlüsselweite 1 | 65 mm |
| Schlüsselweite 2 | 60 mm |
| Schutzart | IP65 |
| Werkstoff | Messing |
| Zugentlastungsmöglichkeit | nein |

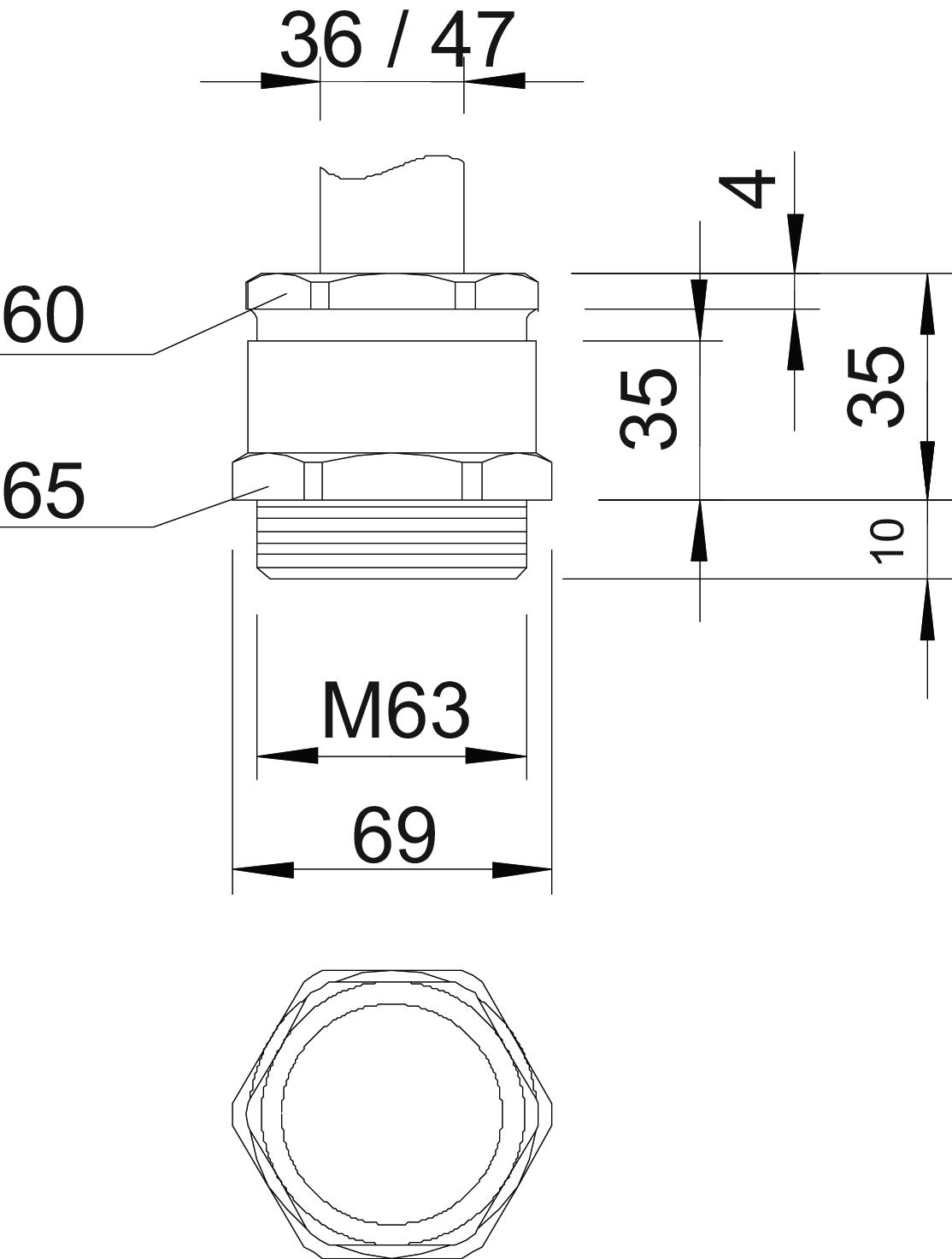

Abmessungen
| Maß E | 69 mm |
|---|---|
| Maß L | 35 mm |
| Maß L max. | 35 mm |
| Maß L1 | 10 mm |
| Maß L2 | 35 mm |
| Maß L3 | 4 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Gewinde
Art.Nr.
162 MS M12
M12 x 1,5
2083706
162 MS M16
M16 x 1,5
2083712
162 MS M20
M20 x 1,5
2083716
162 MS M25
M25 x 1,5
2083720
162 MS M32
M32 x 1,5
2083724
162 MS M40
M40 x 1,5
2083728
162 MS M50
M50 x 1,5
2083732
162 MS M63
M63 x 1,5
2083736
