Kabelverschraubung, PG-Gewinde, silbergrau
Kabelverschraubung, PG-Gewinde, silbergrau
Art.Nr. 2022702 | EAN 4012195161233
Art.Nr. / Typ
Gewinde
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
kl. VKE: 5 Stück
5Stück
Beschreibung
Kabelverschraubung mit PG-Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,4731 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 44 mm |
| Dichtbereich D min. | 30 mm |
| Dimension | PG48 |
| explosionsgeschützt | nein |
| Farbe | silbergrau; RAL 7001 |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | Pg 48 |
| Gewindeart | PG |
| Gewindelänge | 14 mm |
| Gewindenenngröße | 48 |
| Gewindesteigung | 1,41 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 5 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 65 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 74 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

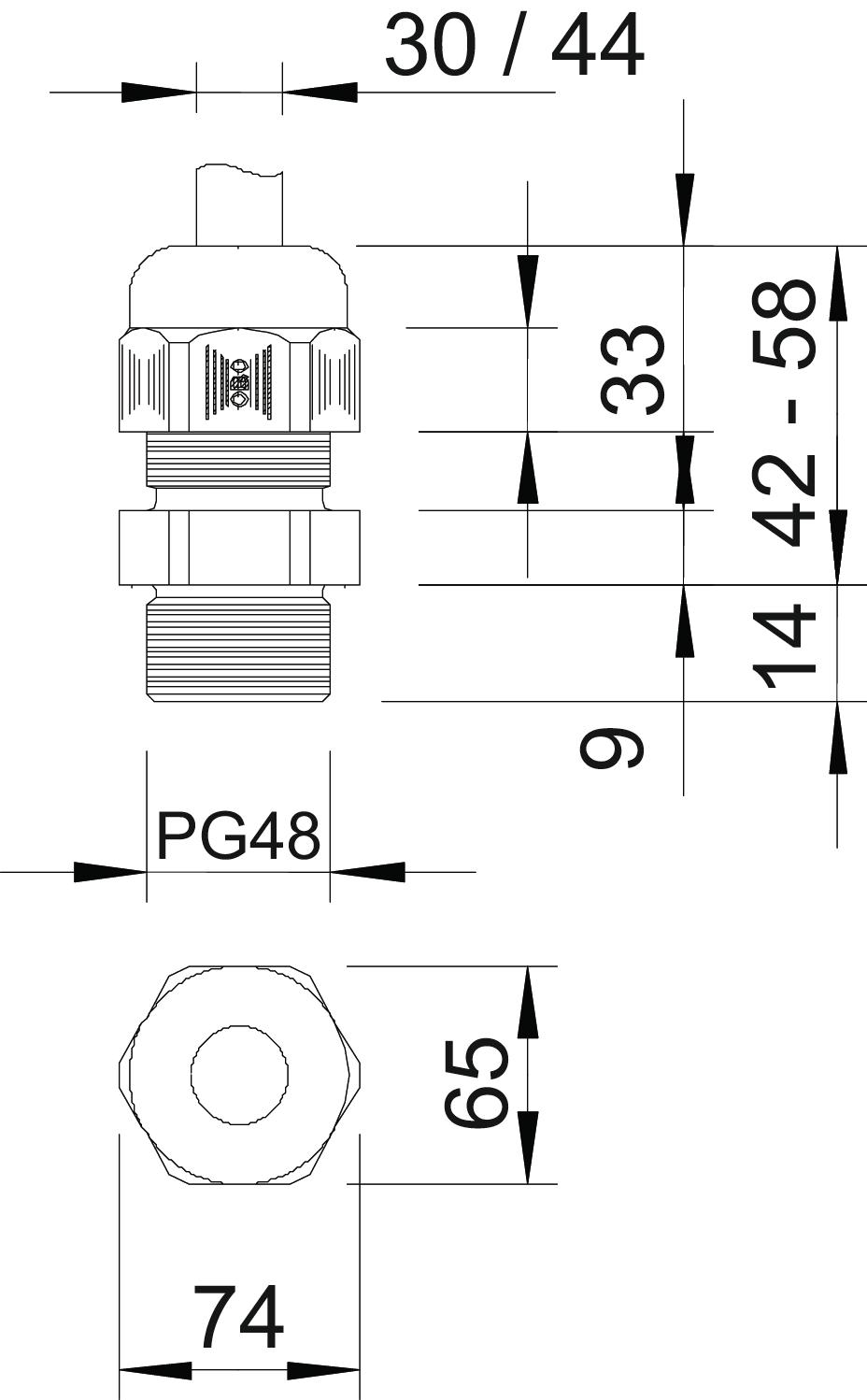

Abmessungen
| Maß E | 74 mm |
|---|---|
| Maß L max. | 58 mm |
| Maß L min. | 42 mm |
| Maß L1 | 14 mm |
| Maß L2 | 9 mm |
| Maß L3 | 33 mm |
