Kabelverschraubung, PG-Gewinde, silbergrau
Kabelverschraubung, PG-Gewinde, silbergrau
Art.Nr. 2022672 | EAN 4012195161059
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
kl. VKE: 20 Stück
20Stück
Beschreibung

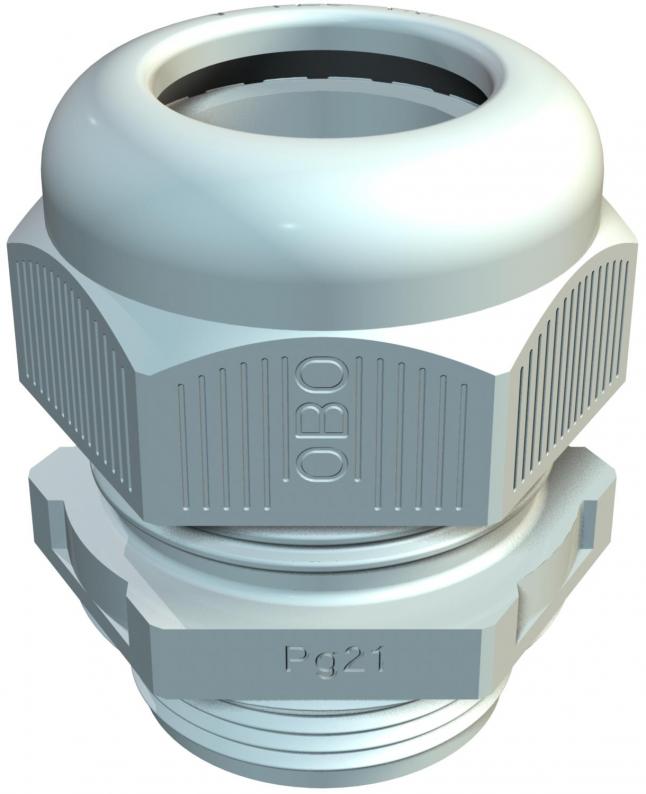

Kabelverschraubung mit PG-Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1676 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 25 mm |
| Dichtbereich D min. | 14 mm |
| Dimension | PG29 |
| explosionsgeschützt | nein |
| Farbe | silbergrau; RAL 7001 |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | Pg 29 |
| Gewindeart | PG |
| Gewindelänge | 11 mm |
| Gewindenenngröße | 29 |
| Gewindesteigung | 1,41 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 5 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 42 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 47,5 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |
Abmessungen
| Maß E | 47,5 mm |
|---|---|
| Maß L max. | 43 mm |
| Maß L min. | 32 mm |
| Maß L1 | 11 mm |
| Maß L2 | 7 mm |
| Maß L3 | 24,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Mehrfach Dichteinsatz
Gewinde
Farbe
Art.Nr.
V-TEC PG7 SGR
nein
Pg 7
silbergrau; RAL 7001
2022605
V-TEC PG9 SGR
nein
Pg 9
silbergrau; RAL 7001
2022613
V-TEC PG11 SGR
nein
Pg 11
silbergrau; RAL 7001
2022621
V-TEC PG13.5 SGR
nein
Pg 13,5
silbergrau; RAL 7001
2022648
V-TEC PG16 SGR
nein
Pg 16
silbergrau; RAL 7001
2022656
V-TEC PG21 SGR
nein
Pg 21
silbergrau; RAL 7001
2022664
V-TEC PG29 SGR
nein
Pg 29
silbergrau; RAL 7001
2022672
V-TEC PG36 SGR
nein
Pg 36
silbergrau; RAL 7001
2022680
V-TEC PG42 SGR
nein
Pg 42
silbergrau; RAL 7001
2022699
V-TEC PG48 SGR
nein
Pg 48
silbergrau; RAL 7001
2022702
Gewinde
V-TEC PG7 SGR
Art.Nr.
2022605
Mehrfach Dichteinsatz
nein
Gewinde
Pg 7
Farbe
silbergrau; RAL 7001
V-TEC PG9 SGR
Art.Nr.
2022613
Gewinde
Pg 9
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
V-TEC PG11 SGR
Art.Nr.
2022621
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
Gewinde
Pg 11
V-TEC PG13.5 SGR
Art.Nr.
2022648
Farbe
silbergrau; RAL 7001
Gewinde
Pg 13,5
Mehrfach Dichteinsatz
nein
V-TEC PG16 SGR
Art.Nr.
2022656
Gewinde
Pg 16
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
V-TEC PG21 SGR
Art.Nr.
2022664
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
Gewinde
Pg 21
V-TEC PG29 SGR
Art.Nr.
2022672
Gewinde
Pg 29
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
V-TEC PG36 SGR
Art.Nr.
2022680
Farbe
silbergrau; RAL 7001
Gewinde
Pg 36
Mehrfach Dichteinsatz
nein
V-TEC PG42 SGR
Art.Nr.
2022699
Gewinde
Pg 42
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
V-TEC PG48 SGR
Art.Nr.
2022702
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
Gewinde
Pg 48
