Kabelverschraubung, PG-Gewinde, Set mit Gegenmutter, lichtgrau

Kabelverschraubung, PG-Gewinde, Set mit Gegenmutter, lichtgrau

Art.Nr. 2024657 | EAN 4012195861041

Alle Ausführungen anzeigen
Art.Nr. / Typ
Gewinde
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein

kl. VKE: 50 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

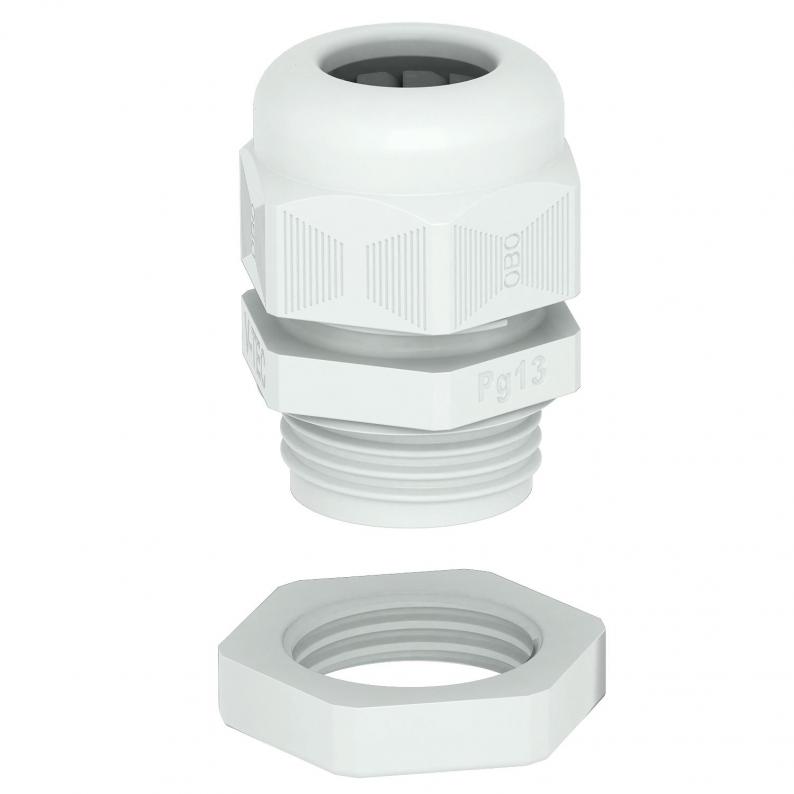

Kabelverschraubung mit PG-Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
Tabellenspalte D1: Dichtbereich gemäß VDE 0619, wo keine Zugentlastung erforderlich ist
Tabellenspalte D2: Dichtbereich einschließlich Zugentlastung und Verdrehschutz gemäß VDE 0619
  • Det Norske Veritas
  • Underwriters Laboratories Inc., USA
  • flammwidrig 750°C
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schutzart IP 68
  • Gewinde Pg

Technische Daten

Technische Daten

Art der DichtungDichtring
Ausführunggerade
Biegeschutznein
CO2 Fußabdruck (GWP) Cradle-to-Gate0,0421 kg CO₂e / 1 Stück
Dichtbereich D max.8 mm
Dichtbereich D min.2,5 mm
DimensionPG9
explosionsgeschütztnein
Farbelichtgrau; RAL 7035
Flachkabelverschraubungnein
für Ex-Zoneohne
für Ex-Zone Gasohne
für Ex-Zone Staubohne
GewindePg 9
GewindeartPG
Gewindelänge8 mm
Gewindenenngröße9
Gewindesteigung1,5 mm
Glasfaserverstärktnein
Halogenfreija
Maß E1 (mm)24 mm
Maß E221 mm
Mehrfach Dichteinsatznein
Mit Gegenmutterja
Schlagfestnein
Schlüsselweite 119 mm
Schlüsselweite 222 mm
SchutzartIP68
Sechskant Eckmaß21 mm
Teilbare Verschraubungnein
Temperatureinsatzbereich max.65 °C
Temperatureinsatzbereich min.-20 °C
WerkstoffPolyamid
Zugentlastungsmöglichkeitja

Abmessungen

Maß L max.27 mm
Maß L min.21 mm
Maß L18 mm
Maß L25 mm
Maß L35 mm
