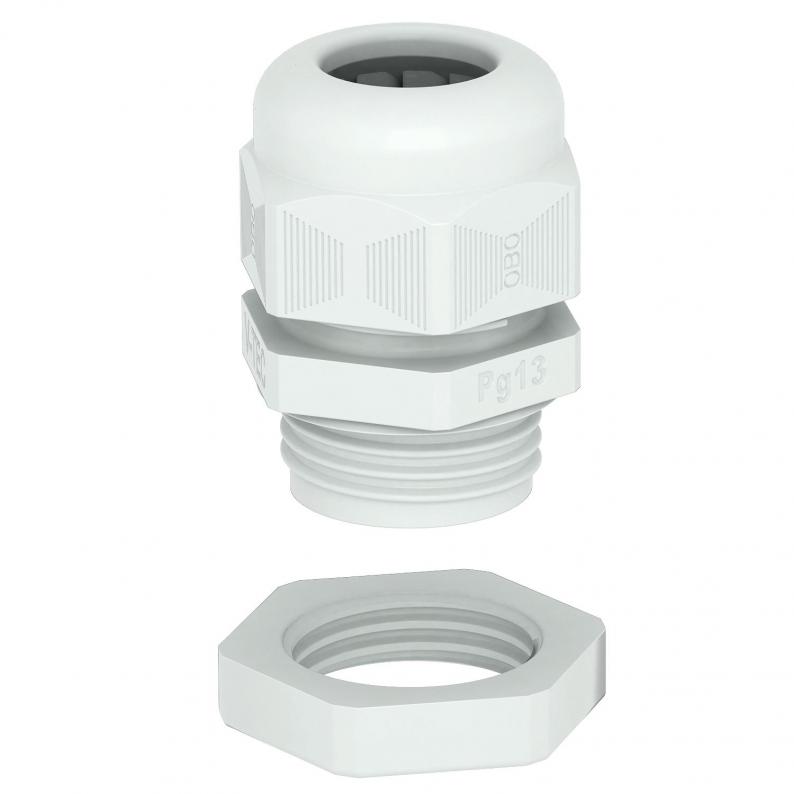

Kabelverschraubung, PG-Gewinde, Set mit Gegenmutter, lichtgrau

Kabelverschraubung, PG-Gewinde, Set mit Gegenmutter, lichtgrau

Art.Nr. 2024663 | EAN 4012195861072

Alle Ausführungen anzeigen
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035

kl. VKE: 25 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Kabelverschraubung mit PG-Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
Tabellenspalte D1: Dichtbereich gemäß VDE 0619, wo keine Zugentlastung erforderlich ist
Tabellenspalte D2: Dichtbereich einschließlich Zugentlastung und Verdrehschutz gemäß VDE 0619
  • Det Norske Veritas
  • flammwidrig 750°C
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schutzart IP 68
  • Gewinde Pg

Technische Daten

Technische Daten

Art der DichtungDichtring
Ausführunggerade
Biegeschutznein
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,0779 kg CO₂e / 1 Stück
Dichtbereich D max.14 mm
Dichtbereich D min.7 mm
DimensionPG16
explosionsgeschütztnein
Farbelichtgrau; RAL 7035
Flachkabelverschraubungnein
für Ex-Zoneohne
für Ex-Zone Gasohne
für Ex-Zone Staubohne
GewindePg 16
GewindeartPG
Gewindelänge10 mm
Gewindenenngröße16
Gewindesteigung1,5 mm
Glasfaserverstärktnein
Halogenfreija
Maß E1 (mm)30 mm
Maß E233 mm
Mehrfach Dichteinsatznein
Mit Gegenmutterja
Schlagfestnein
Schlüsselweite 127 mm
Schlüsselweite 230 mm
SchutzartIP68
Sechskant Eckmaß30 mm
Teilbare Verschraubungnein
Temperatureinsatzbereich max.65 °C
Temperatureinsatzbereich min.-20 °C
WerkstoffPolyamid
Zugentlastungsmöglichkeitja

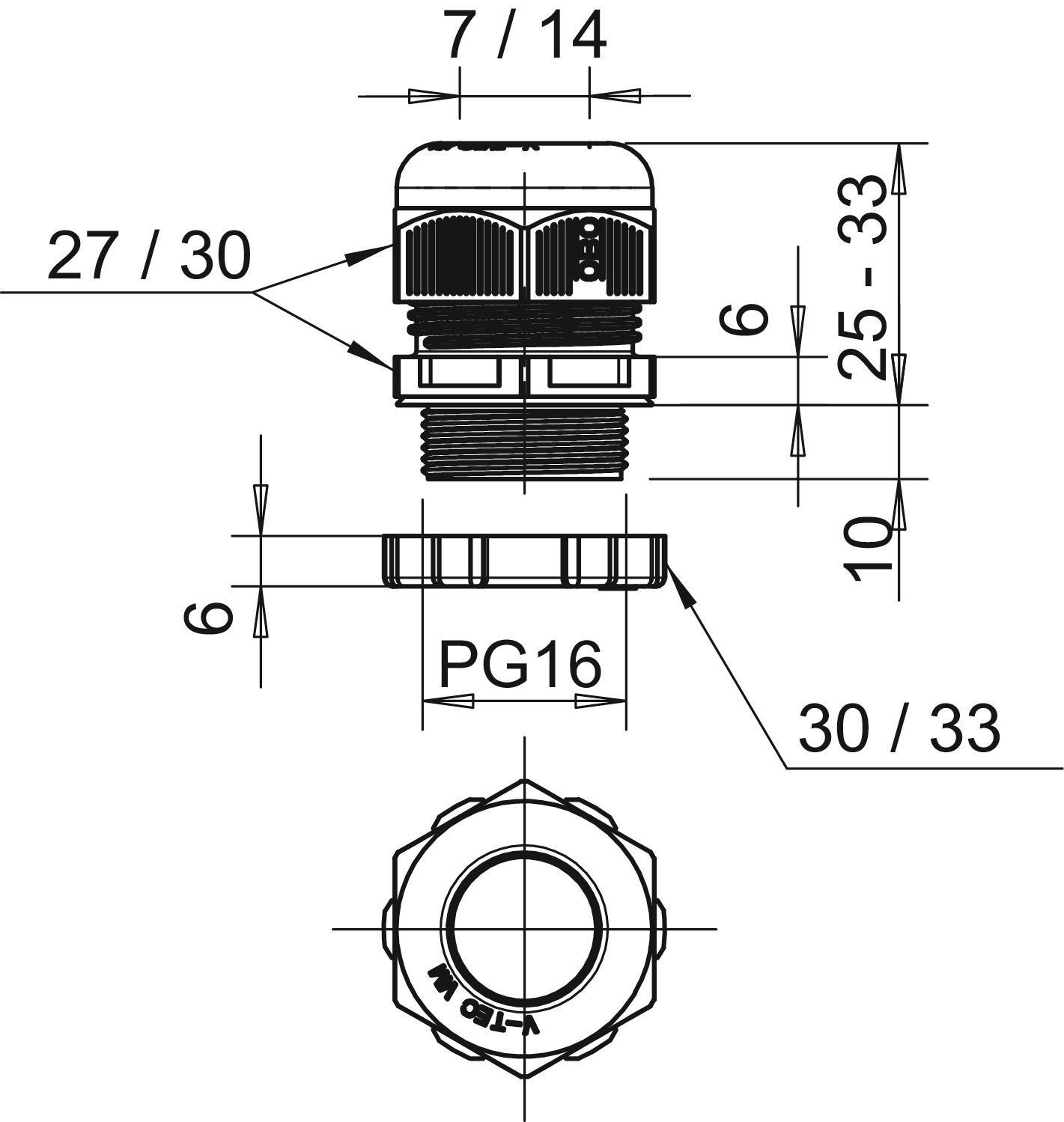

Abmessungen

Maß L max.33 mm
Maß L min.25 mm
Maß L110 mm
Maß L26 mm
Maß L36 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Artikelbilder (2)

Ausführungen

Gewinde
V-TEC PG7+ LGR
Art.Nr.
2024655
Gewinde
Pg 7
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
V-TEC PG9+ LGR
Art.Nr.
2024657
Gewinde
Pg 9
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein
V-TEC PG11+ LGR
Art.Nr.
2024659
Gewinde
Pg 11
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
V-TEC PG13,5+LGR
Art.Nr.
2024661
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
Gewinde
Pg 13,5
V-TEC PG16+ LGR
Art.Nr.
2024663
Farbe
lichtgrau; RAL 7035
Gewinde
Pg 16
Mehrfach Dichteinsatz
nein
V-TEC PG21+ LGR
Art.Nr.
2024665
Farbe
lichtgrau; RAL 7035
Gewinde
Pg 21
Mehrfach Dichteinsatz
nein
V-TEC PG29+ LGR
Art.Nr.
2024667
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
Gewinde
Pg 29
V-TEC PG36+ LGR
Art.Nr.
2024669
Mehrfach Dichteinsatz
nein
Gewinde
Pg 36
Farbe
lichtgrau; RAL 7035
V-TEC PG42+ LGR
Art.Nr.
2024671
Farbe
lichtgrau; RAL 7035
Gewinde
Pg 42
Mehrfach Dichteinsatz
nein
V-TEC PG48+ LGR
Art.Nr.
2024673
Farbe
lichtgrau; RAL 7035
Gewinde
Pg 48
Mehrfach Dichteinsatz
nein
