Kabelverschraubung, PG-Gewinde lang, silbergrau
Kabelverschraubung, PG-Gewinde lang, silbergrau
Art.Nr. 2024217 | EAN 4012195843139
Art.Nr. / Typ
Gewinde
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
kl. VKE: 25 Stück
25Stück
Beschreibung
Kabelverschraubung mit PG-Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0657 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 14 mm |
| Dichtbereich D min. | 7 mm |
| Dimension | PG16 |
| explosionsgeschützt | nein |
| Farbe | silbergrau; RAL 7001 |
| Flachkabelverschraubung | nein |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | Pg 16 |
| Gewindeart | PG |
| Gewindelänge | 15 mm |
| Gewindenenngröße | 16 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 3,67 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 27 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 30 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

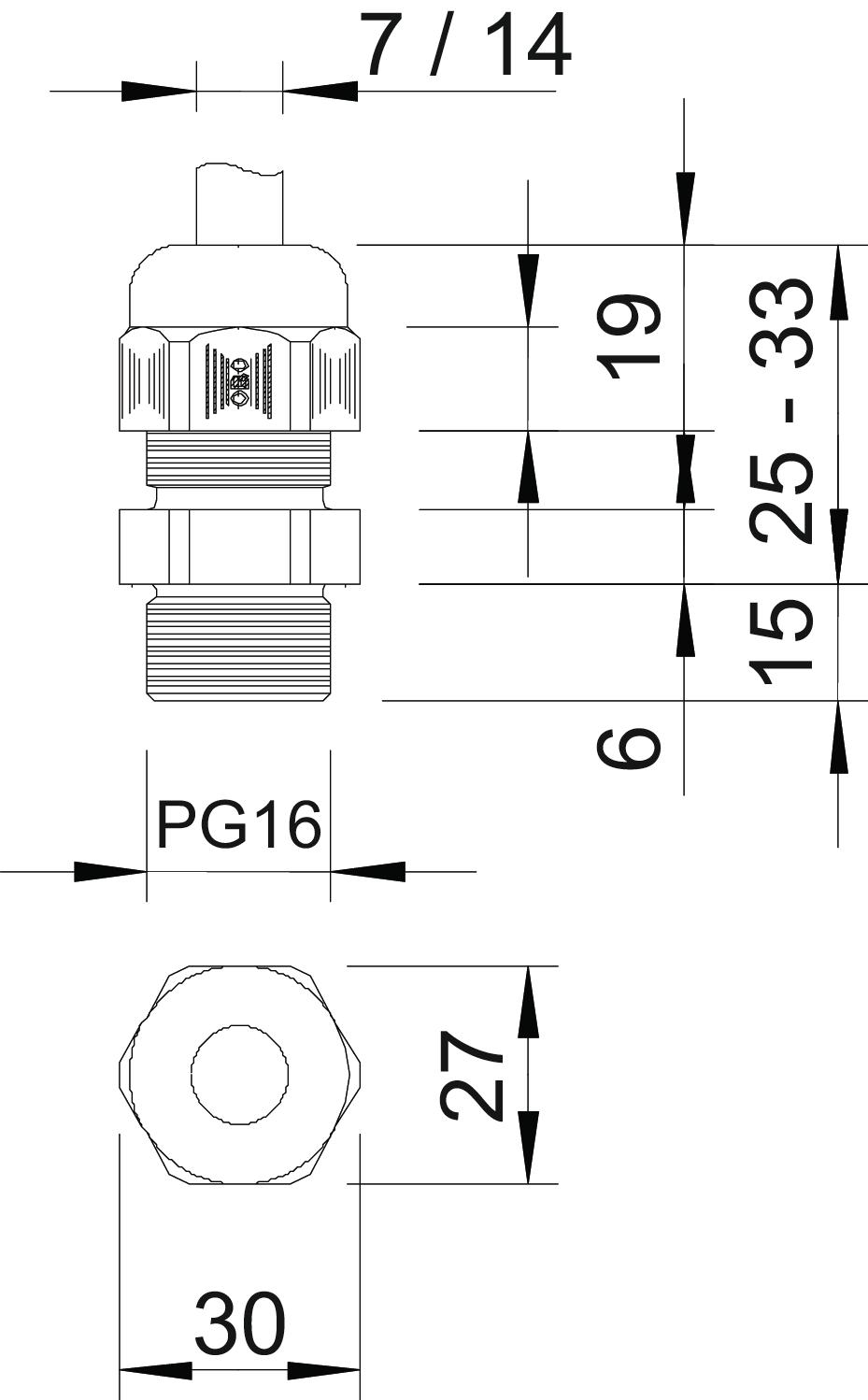

Abmessungen
| Maß E | 30 mm |
|---|---|
| Maß L max. | 33 mm |
| Maß L min. | 25 mm |
| Maß L1 | 15 mm |
| Maß L2 | 6 mm |
| Maß L3 | 19 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Gewinde
Farbe
Mehrfach Dichteinsatz
Art.Nr.
V-TEC L PG9 SGR
Pg 9
silbergrau; RAL 7001
nein
2024187
V-TEC L PG11 SGR
Pg 11
silbergrau; RAL 7001
nein
2024195
V-TEC L PG13 SGR
Pg 13,5
silbergrau; RAL 7001
nein
2024209
V-TEC L PG16 SGR
Pg 16
silbergrau; RAL 7001
nein
2024217
V-TEC L PG21 SGR
Pg 21
silbergrau; RAL 7001
nein
2024225
V-TEC L PG29 SGR
Pg 29
silbergrau; RAL 7001
nein
2024233
V-TEC L PG36 SGR
Pg 36
silbergrau; RAL 7001
nein
2024241
