Kabelverschraubung, metrisches Gewinde, Set mit Gegenmutter, lichtgrau
Typ V-TEC VM50+ LGR | Art.Nr. 2022774 | EAN 4012195860983
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
kl. VKE: 5 Stück
5Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
Technische Daten
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | ja |
| Glasfaserverstärkt | nein |
| explosionsgeschützt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | M50 x 1,5 |
| für Ex-Zone | ohne |
| Gewindeart | metrisch |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Teilbare Verschraubung | nein |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewindesteigung | 1,5 mm |
| Gewindenenngröße | 50 |
| Dichtbereich D min. | 23 mm |
| Dichtbereich D max. | 35 mm |
| Maß E1 (mm) | 60 mm |
| Maß E2 | 68 mm |
| Ausführung | gerade |
| Gewindelänge | 12 mm |
| Schlüsselweite 1 | 54 mm |
| Schlüsselweite 2 | 60 mm |
| Instabiler Drehmoment | 12 Nm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 65 °C |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Dimension | M50 |
| Werkstoff | Polyamid |
| Farbe | lichtgrau; RAL 7035 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3395 kg CO2e / 1 Stück |

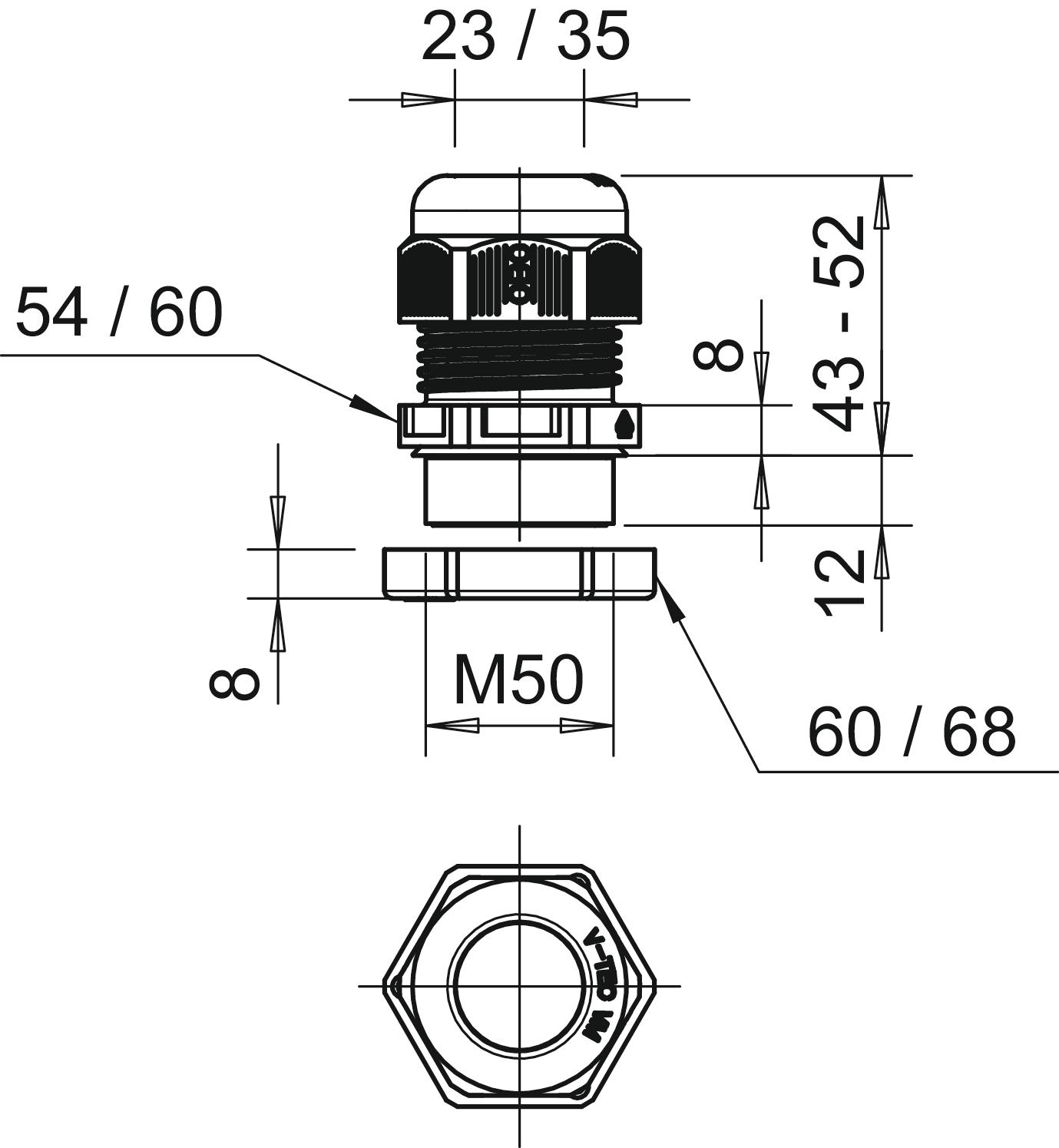

Abmessungen
| Maß L min. | 43 mm |
|---|---|
| Maß L max. | 52 mm |
| Maß L1 | 12 mm |
| Maß L2 | 8 mm |
| Maß L3 | 8 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Farbe
Art.Nr.
V-TEC VM12+ LGR
M12 x 1,5
nein
lichtgrau; RAL 7035
2022762
V-TEC VM16+ LGR
M16 x 1,5
nein
lichtgrau; RAL 7035
2022764
V-TEC VM20+ LGR
M20 x 1,5
nein
lichtgrau; RAL 7035
2022766
V-TEC VM25+ LGR
M25 x 1,5
nein
lichtgrau; RAL 7035
2022768
V-TEC VM32+ LGR
M32 x 1,5
nein
lichtgrau; RAL 7035
2022770
V-TEC VM40+ LGR
M40 x 1,5
nein
lichtgrau; RAL 7035
2022772
V-TEC VM50+ LGR
M50 x 1,5
nein
lichtgrau; RAL 7035
2022774
V-TEC VM63+ LGR
M63 x 1,5
nein
lichtgrau; RAL 7035
2022776
