Kabelverschraubung, metrisches Gewinde, Set mit Gegenmutter, lichtgrau

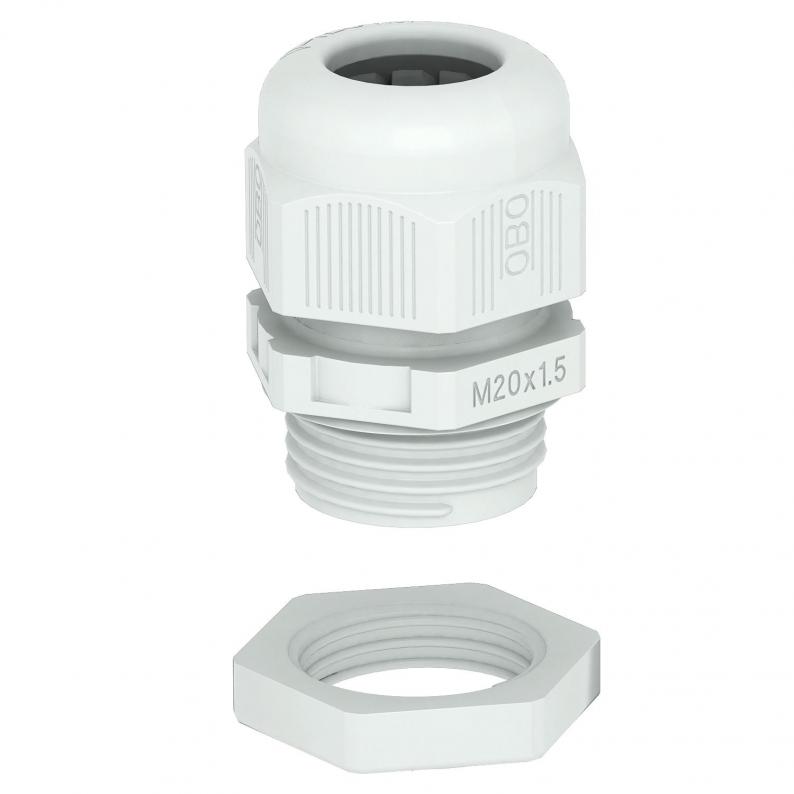

Kabelverschraubung, metrisches Gewinde, Set mit Gegenmutter, lichtgrau
Art.Nr. 2022768 | EAN 4012195860952
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
kl. VKE: 25 Stück
25Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C. Inklusive Gegenmutter.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,0783 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 17 mm |
| Dichtbereich D min. | 9 mm |
| Dimension | M25 |
| explosionsgeschützt | nein |
| Farbe | lichtgrau; RAL 7035 |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M25 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 10 mm |
| Gewindenenngröße | 25 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 5 Nm |
| Maß E1 (mm) | 32 mm |
| Maß E2 | 36 mm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite 1 | 29 mm |
| Schlüsselweite 2 | 32 mm |
| Schutzart | IP68 |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |
Abmessungen
| Maß L max. | 35 mm |
|---|---|
| Maß L min. | 26 mm |
| Maß L1 | 10 mm |
| Maß L2 | 6 mm |
| Maß L3 | 6,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Farbe
Art.Nr.
V-TEC VM12+ LGR
M12 x 1,5
nein
lichtgrau; RAL 7035
2022762
V-TEC VM16+ LGR
M16 x 1,5
nein
lichtgrau; RAL 7035
2022764
V-TEC VM20+ LGR
M20 x 1,5
nein
lichtgrau; RAL 7035
2022766
V-TEC VM25+ LGR
M25 x 1,5
nein
lichtgrau; RAL 7035
2022768
V-TEC VM32+ LGR
M32 x 1,5
nein
lichtgrau; RAL 7035
2022770
V-TEC VM40+ LGR
M40 x 1,5
nein
lichtgrau; RAL 7035
2022772
V-TEC VM50+ LGR
M50 x 1,5
nein
lichtgrau; RAL 7035
2022774
V-TEC VM63+ LGR
M63 x 1,5
nein
lichtgrau; RAL 7035
2022776
Gewinde
V-TEC VM12+ LGR
Art.Nr.
2022762
Gewinde
M12 x 1,5
Mehrfach Dichteinsatz
nein
Farbe
lichtgrau; RAL 7035
V-TEC VM16+ LGR
Art.Nr.
2022764
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein
Gewinde
M16 x 1,5
V-TEC VM20+ LGR
Art.Nr.
2022766
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein
Gewinde
M20 x 1,5
V-TEC VM25+ LGR
Art.Nr.
2022768
Gewinde
M25 x 1,5
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein
V-TEC VM32+ LGR
Art.Nr.
2022770
Gewinde
M32 x 1,5
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein
V-TEC VM40+ LGR
Art.Nr.
2022772
Farbe
lichtgrau; RAL 7035
Mehrfach Dichteinsatz
nein
Gewinde
M40 x 1,5
V-TEC VM50+ LGR
Art.Nr.
2022774
Farbe
lichtgrau; RAL 7035
Gewinde
M50 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM63+ LGR
Art.Nr.
2022776
Farbe
lichtgrau; RAL 7035
Gewinde
M63 x 1,5
Mehrfach Dichteinsatz
nein
