Kabelverschraubung, metrisches Gewinde, schwarz
Kabelverschraubung, metrisches Gewinde, schwarz
Art.Nr. 2022897 | EAN 4012195538516
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
schwarz
kl. VKE: 5 Stück
5Stück
Beschreibung

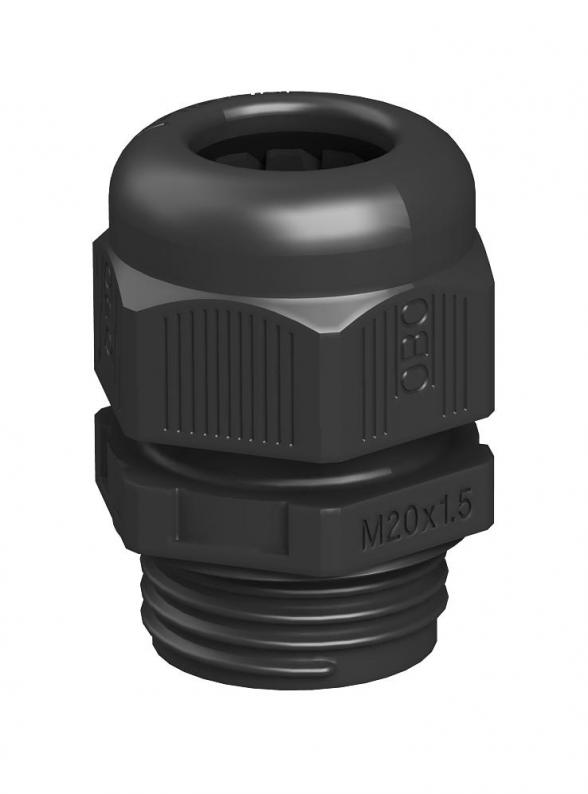

Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,4126 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 48 mm |
| Dichtbereich D min. | 36 mm |
| Dimension | M63 |
| explosionsgeschützt | nein |
| Farbe | schwarz |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M63 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 12 mm |
| Gewindenenngröße | 63 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 15 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 67 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 75 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

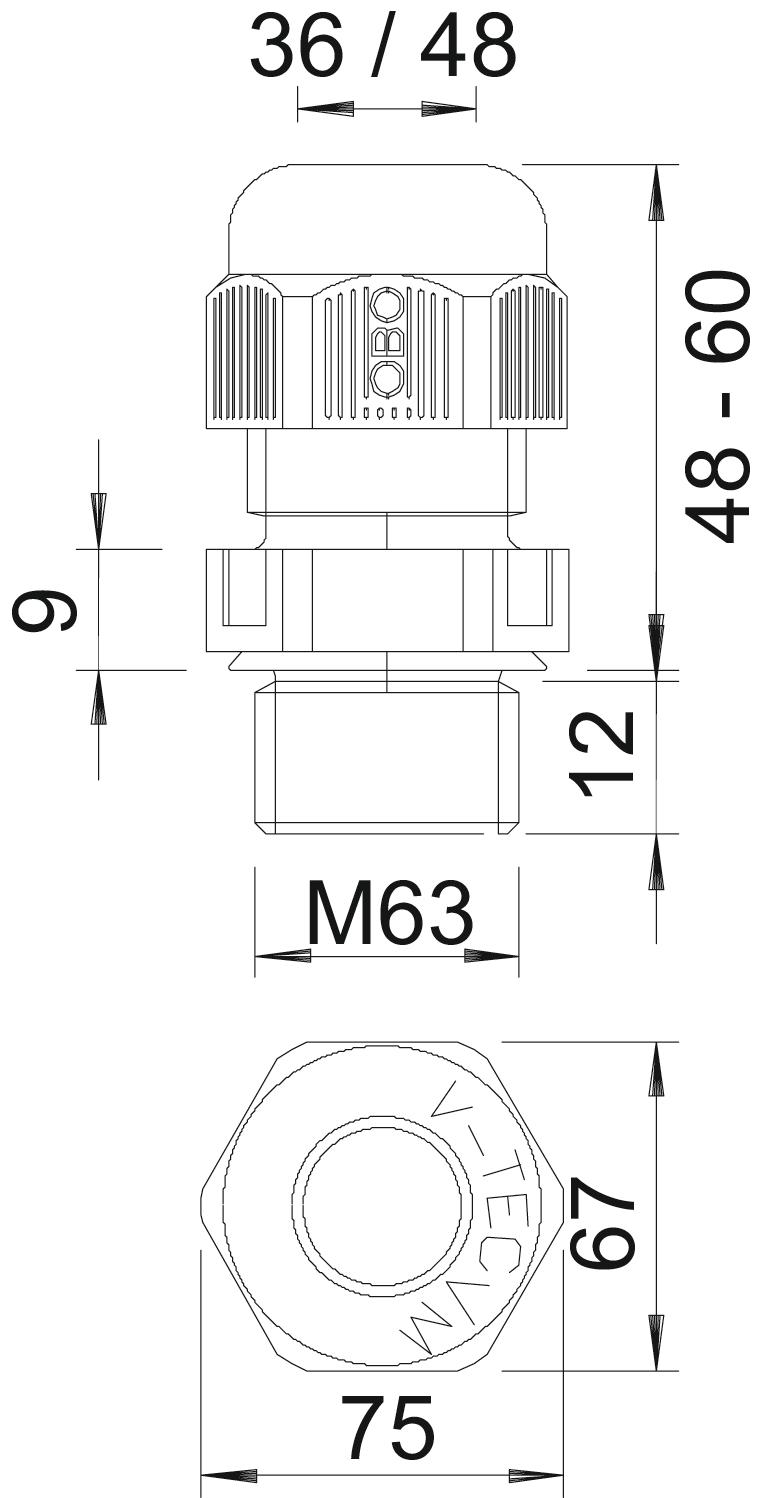

Abmessungen
| Maß E | 75 mm |
|---|---|
| Maß L max. | 60 mm |
| Maß L min. | 48 mm |
| Maß L1 | 12 mm |
| Maß L2 | 9 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Mehrfach Dichteinsatz
Gewinde
Farbe
Art.Nr.
V-TEC VM12 SW
nein
M12 x 1,5
schwarz
2022883
V-TEC VM16 SW
nein
M16 x 1,5
schwarz
2022885
V-TEC VM20 SW
nein
M20 x 1,5
schwarz
2022887
V-TEC VM25 SW
nein
M25 x 1,5
schwarz
2022889
V-TEC VM32 SW
nein
M32 x 1,5
schwarz
2022891
V-TEC VM40 SW
nein
M40 x 1,5
schwarz
2022893
V-TEC VM50 SW
nein
M50 x 1,5
schwarz
2022895
V-TEC VM63 SW
nein
M63 x 1,5
schwarz
2022897
