Kabelverschraubung, metrisches Gewinde, schwarz

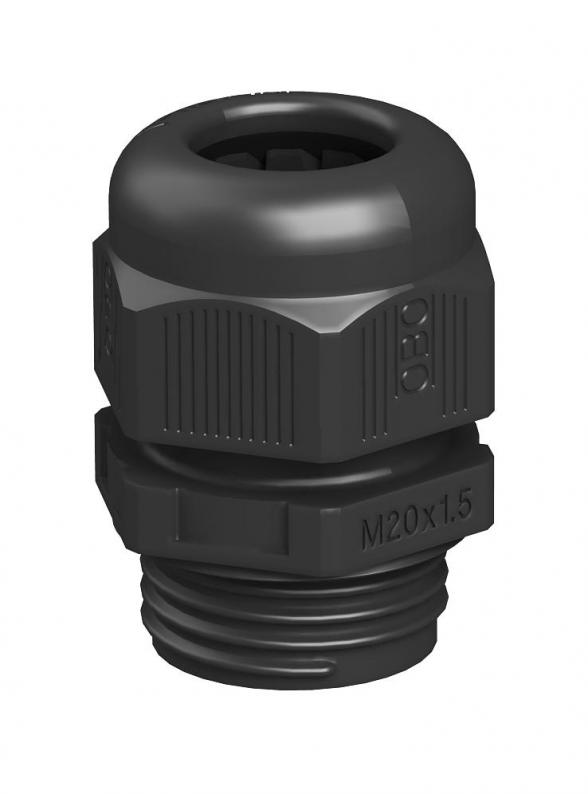

Kabelverschraubung, metrisches Gewinde, schwarz
Art.Nr. 2022895 | EAN 4012195538455
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
schwarz
kl. VKE: 5 Stück
5Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerkästen im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,2835 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 35 mm |
| Dichtbereich D min. | 23 mm |
| Dimension | M50 |
| explosionsgeschützt | nein |
| Farbe | schwarz |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M50 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 12 mm |
| Gewindenenngröße | 50 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 12 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 54 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 60 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |
Abmessungen
| Maß E | 60 mm |
|---|---|
| Maß L max. | 52 mm |
| Maß L min. | 43 mm |
| Maß L1 | 12 mm |
| Maß L2 | 8 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Mehrfach Dichteinsatz
Farbe
Gewinde
Art.Nr.
V-TEC VM12 SW
nein
schwarz
M12 x 1,5
2022883
V-TEC VM16 SW
nein
schwarz
M16 x 1,5
2022885
V-TEC VM20 SW
nein
schwarz
M20 x 1,5
2022887
V-TEC VM25 SW
nein
schwarz
M25 x 1,5
2022889
V-TEC VM32 SW
nein
schwarz
M32 x 1,5
2022891
V-TEC VM40 SW
nein
schwarz
M40 x 1,5
2022893
V-TEC VM50 SW
nein
schwarz
M50 x 1,5
2022895
V-TEC VM63 SW
nein
schwarz
M63 x 1,5
2022897
Gewinde
V-TEC VM12 SW
Art.Nr.
2022883
Mehrfach Dichteinsatz
nein
Farbe
schwarz
Gewinde
M12 x 1,5
V-TEC VM16 SW
Art.Nr.
2022885
Farbe
schwarz
Gewinde
M16 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM20 SW
Art.Nr.
2022887
Farbe
schwarz
Mehrfach Dichteinsatz
nein
Gewinde
M20 x 1,5
V-TEC VM25 SW
Art.Nr.
2022889
Farbe
schwarz
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM32 SW
Art.Nr.
2022891
Mehrfach Dichteinsatz
nein
Gewinde
M32 x 1,5
Farbe
schwarz
V-TEC VM40 SW
Art.Nr.
2022893
Farbe
schwarz
Gewinde
M40 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM50 SW
Art.Nr.
2022895
Gewinde
M50 x 1,5
Farbe
schwarz
Mehrfach Dichteinsatz
nein
V-TEC VM63 SW
Art.Nr.
2022897
Mehrfach Dichteinsatz
nein
Gewinde
M63 x 1,5
Farbe
schwarz
