Kabelverschraubung, metrisches Gewinde lang, silbergrau
Kabelverschraubung, metrisches Gewinde lang, silbergrau
Art.Nr. 2022933 | EAN 4012195004004
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
kl. VKE: 10 Stück
10Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,17 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 28 mm |
| Dichtbereich D min. | 16 mm |
| Dimension | M40 |
| explosionsgeschützt | nein |
| Farbe | silbergrau; RAL 7001 |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M40 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 18 mm |
| Gewindenenngröße | 40 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 10 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 44 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 50 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

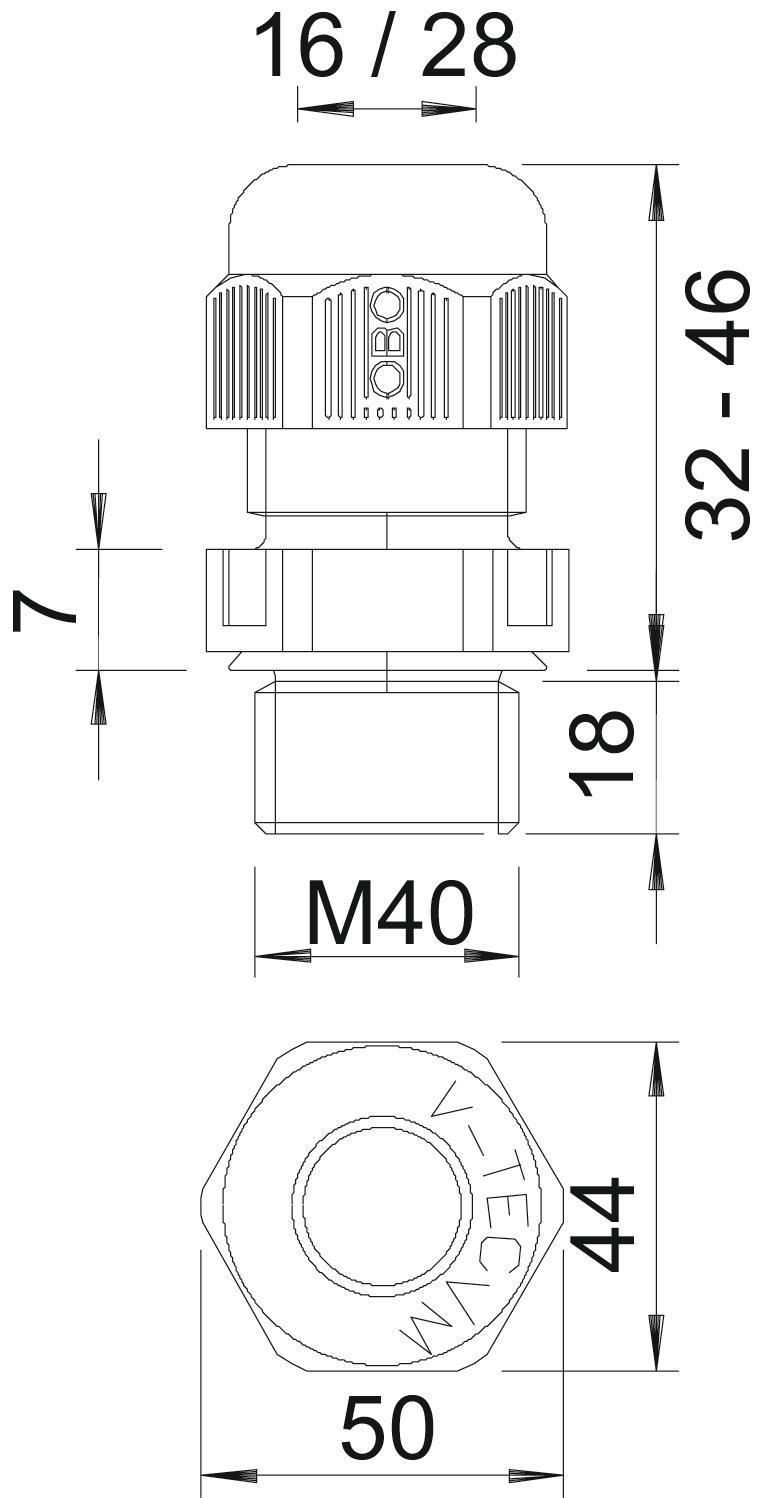

Abmessungen
| Maß E | 50 mm |
|---|---|
| Maß L max. | 46 mm |
| Maß L min. | 32 mm |
| Maß L1 | 18 mm |
| Maß L2 | 7 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Mehrfach Dichteinsatz
Gewinde
Farbe
Art.Nr.
V-TEC VM L12 SGR
nein
M12 x 1,5
silbergrau; RAL 7001
2022921
V-TEC VM L16 SGR
nein
M16 x 1,5
silbergrau; RAL 7001
2022924
V-TEC VM L20 SGR
nein
M20 x 1,5
silbergrau; RAL 7001
2022926
V-TEC VM L25 SGR
nein
M25 x 1,5
silbergrau; RAL 7001
2022928
V-TEC VM L32 SGR
nein
M32 x 1,5
silbergrau; RAL 7001
2022930
V-TEC VM L40 SGR
nein
M40 x 1,5
silbergrau; RAL 7001
2022933
V-TEC VM L50 SGR
nein
M50 x 1,5
silbergrau; RAL 7001
2022935
V-TEC VM L63 SGR
nein
M63 x 1,5
silbergrau; RAL 7001
2022937
