Kabelverschraubung, metrisches Gewinde lang, silbergrau
Kabelverschraubung, metrisches Gewinde lang, silbergrau
Art.Nr. 2022930 | EAN 4012195003946
Art.Nr. / Typ
Gewinde
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
kl. VKE: 20 Stück
20Stück
Beschreibung
Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
Technische Daten
Technische Daten
| Art der Dichtung | Dichtring |
|---|---|
| Ausführung | gerade |
| Biegeschutz | nein |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,1087 kg CO₂e / 1 Stück |
| Dichtbereich D max. | 21 mm |
| Dichtbereich D min. | 15 mm |
| Dimension | M32 |
| explosionsgeschützt | nein |
| Farbe | silbergrau; RAL 7001 |
| Flachkabelverschraubung | nein |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Gewinde | M32 x 1,5 |
| Gewindeart | metrisch |
| Gewindelänge | 15 mm |
| Gewindenenngröße | 32 |
| Gewindesteigung | 1,5 mm |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Instabiler Drehmoment | 7,5 Nm |
| Mehrfach Dichteinsatz | nein |
| Mit Gegenmutter | nein |
| Schlagfest | nein |
| Schlüsselweite | 36 |
| Schutzart | IP68 |
| Sechskant Eckmaß | 41 mm |
| Teilbare Verschraubung | nein |
| Temperatureinsatzbereich max. | 65 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Polyamid |
| Zugentlastungsmöglichkeit | ja |

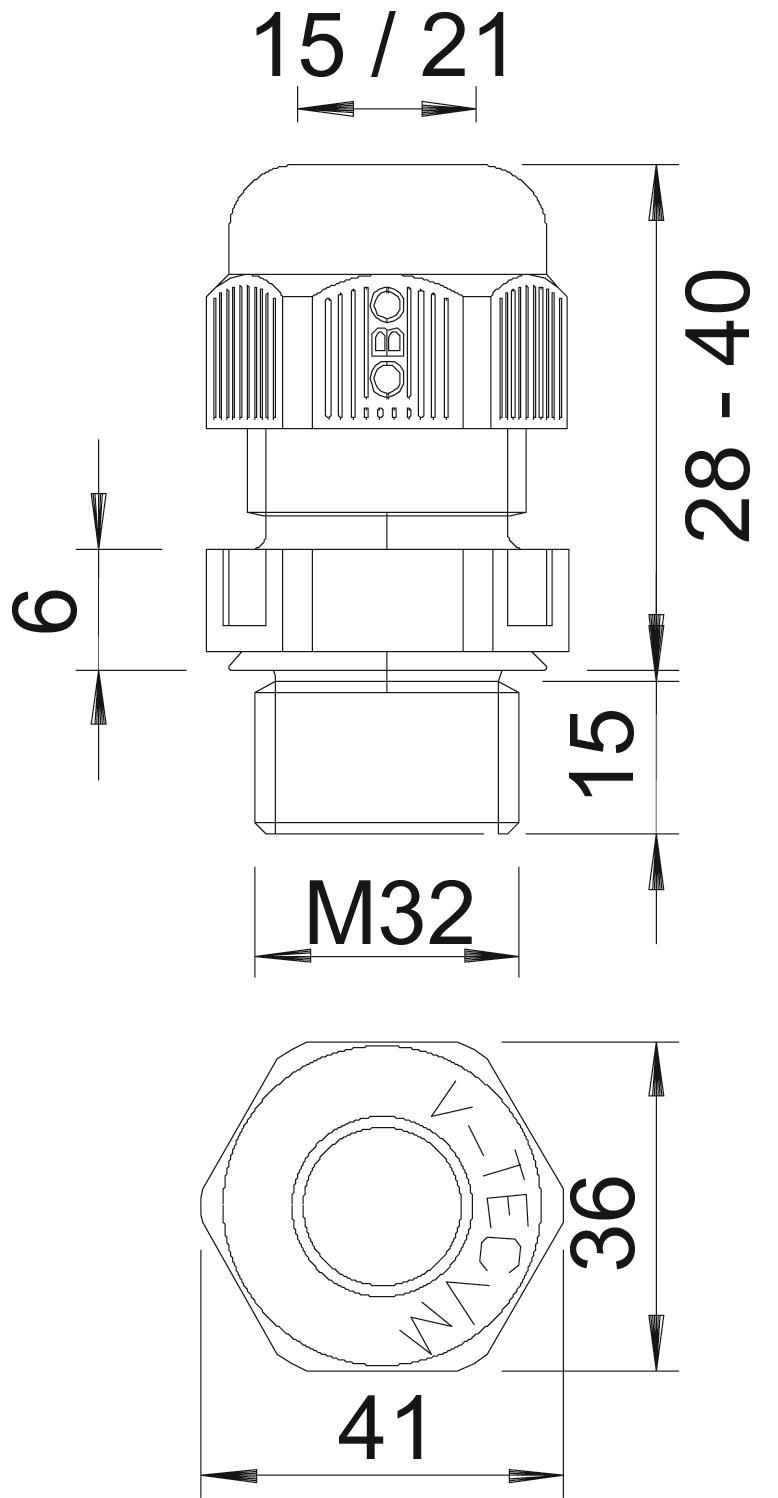

Abmessungen
| Maß E | 41 mm |
|---|---|
| Maß L max. | 40 mm |
| Maß L min. | 28 mm |
| Maß L1 | 15 mm |
| Maß L2 | 6 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Mehrfach Dichteinsatz
Gewinde
Art.Nr.
V-TEC VM L12 SGR
silbergrau; RAL 7001
nein
M12 x 1,5
2022921
V-TEC VM L16 SGR
silbergrau; RAL 7001
nein
M16 x 1,5
2022924
V-TEC VM L20 SGR
silbergrau; RAL 7001
nein
M20 x 1,5
2022926
V-TEC VM L25 SGR
silbergrau; RAL 7001
nein
M25 x 1,5
2022928
V-TEC VM L32 SGR
silbergrau; RAL 7001
nein
M32 x 1,5
2022930
V-TEC VM L40 SGR
silbergrau; RAL 7001
nein
M40 x 1,5
2022933
V-TEC VM L50 SGR
silbergrau; RAL 7001
nein
M50 x 1,5
2022935
V-TEC VM L63 SGR
silbergrau; RAL 7001
nein
M63 x 1,5
2022937
