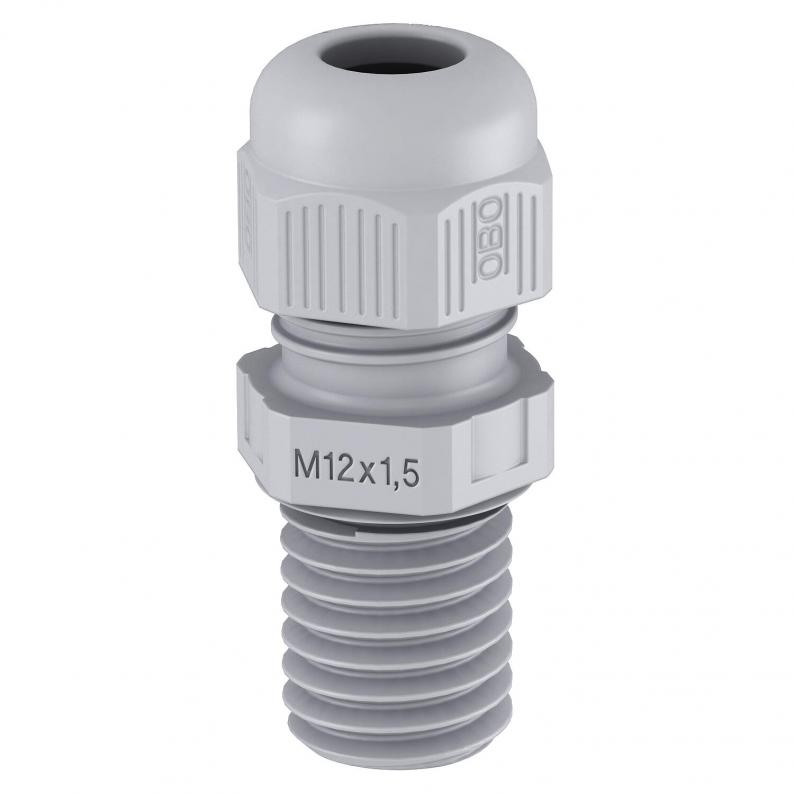

Kabelverschraubung, metrisches Gewinde lang, silbergrau

Kabelverschraubung, metrisches Gewinde lang, silbergrau

Art.Nr. 2022924 | EAN 4012195003823

Alle Ausführungen anzeigen
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001

kl. VKE: 50 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Kabelverschraubung mit metrischem Anschlussgewinde in Hutmutterbauart, für Kabelabzweigkästen, Gehäuse, Verteilerschränke im privaten und industriellen Bereich. Mit Zugentlastung und integrierter Dichtlippe, geprüft nach DIN EN 62444. Schutzklasse IP68. Einsetzbar von -20°C bis +65°C.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Det Norske Veritas
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • flammwidrig 650°C
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • Schutzart IP 68
  • Gewinde Metrisch

Technische Daten

Technische Daten

Art der DichtungDichtring
Ausführunggerade
Biegeschutznein
CO₂ Fußabdruck (GWP) Cradle-to-Gate0,0325 kg CO₂e / 1 Stück
Dichtbereich D max.10 mm
Dichtbereich D min.4,5 mm
DimensionM16
explosionsgeschütztnein
Farbesilbergrau; RAL 7001
Flachkabelverschraubungnein
flammwidrignach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C
für Ex-Zoneohne
für Ex-Zone Gasohne
für Ex-Zone Staubohne
GewindeM16 x 1,5
Gewindeartmetrisch
Gewindelänge15 mm
Gewindenenngröße16
Gewindesteigung1,5 mm
Glasfaserverstärktnein
Halogenfreija
Instabiler Drehmoment2,5 Nm
Mehrfach Dichteinsatznein
Mit Gegenmutternein
Schlagfestnein
Schlüsselweite20
SchutzartIP68
Sechskant Eckmaß22 mm
Teilbare Verschraubungnein
Temperatureinsatzbereich max.65 °C
Temperatureinsatzbereich min.-20 °C
WerkstoffPolyamid
Zugentlastungsmöglichkeitja

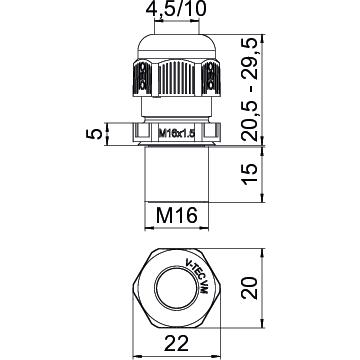

Abmessungen

Maß E22 mm
Maß L max.29,5 mm
Maß L min.20,5 mm
Maß L115 mm
Maß L25 mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Zertifikate (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)

Zubehör

Montagezubehör
Typ
116 M16 SGR PA

kl. VKE: 100 Stück

Ausführungen

Gewinde
V-TEC VM L12 SGR
Art.Nr.
2022921
Mehrfach Dichteinsatz
nein
Gewinde
M12 x 1,5
Farbe
silbergrau; RAL 7001
V-TEC VM L16 SGR
Art.Nr.
2022924
Gewinde
M16 x 1,5
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
V-TEC VM L20 SGR
Art.Nr.
2022926
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
Gewinde
M20 x 1,5
V-TEC VM L25 SGR
Art.Nr.
2022928
Mehrfach Dichteinsatz
nein
Gewinde
M25 x 1,5
Farbe
silbergrau; RAL 7001
V-TEC VM L32 SGR
Art.Nr.
2022930
Mehrfach Dichteinsatz
nein
Farbe
silbergrau; RAL 7001
Gewinde
M32 x 1,5
V-TEC VM L40 SGR
Art.Nr.
2022933
Gewinde
M40 x 1,5
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
V-TEC VM L50 SGR
Art.Nr.
2022935
Mehrfach Dichteinsatz
nein
Gewinde
M50 x 1,5
Farbe
silbergrau; RAL 7001
V-TEC VM L63 SGR
Art.Nr.
2022937
Gewinde
M63 x 1,5
Farbe
silbergrau; RAL 7001
Mehrfach Dichteinsatz
nein
